Kommunikationsports

Der RUGGEDCOM RMC40 kann mit Kommunikationsports verschiedener Typen
ausgestattet werden, um seine Funktionen und Leistungsfähigkeit zu erweitern.
1
2
1
2
3
4

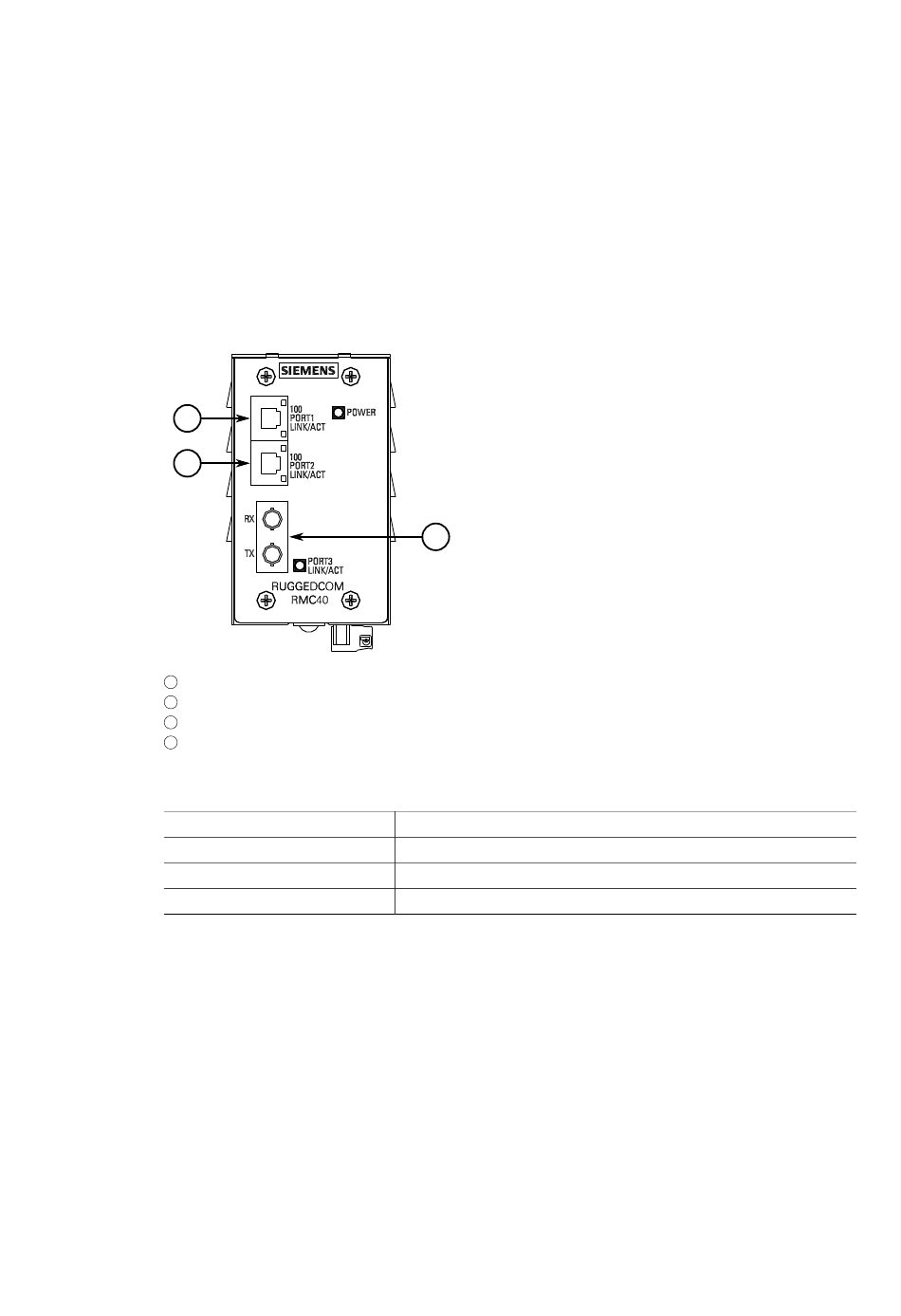

Abbildung 3.1
3.1

Ethernet-Ports in Kupfertechnik

Der RUGGEDCOM RMC40 unterstützt zwei 10/100Base-TX Ethernet-Ports, die den
Anschluss eines standardmäßigen ungeschirmten, paarweise verdrillten Kabels (UTP)
der Kategorie 5 (CAT-5) mit RJ45-Steckverbinder zulassen. Die RJ45-Buchsen sind
direkt mit der Gehäusemasse am Gerät verbunden und können ein geschirmtes,
paarweise verdrilltes Kabel (STP) der Kategorie CAT-5 aufnehmen.
RUGGEDCOM RMC40
Montagehandbuch, 04/2021, C79000-G8900-1009-09
Port 1
Port 2
Port 3
Port 4
Port-Zuweisung
Port
1
2
3 bis 4
3
Ethernet-Port in Kupfertechnik
Ethernet-Port in Kupfertechnik
Ethernet-Ports in Glasfasertechnik
Typ
3
