Kommunikationsports
Der RUGGEDCOM RSG2200 kann mit Kommunikationsports verschiedener Typen
ausgestattet werden, um seine Funktionen und Leistungsfähigkeit zu erweitern. Mit
fünf verfügbaren Steckplätzen unterstützt der RUGGEDCOM RSG2200 eine Vielzahl
von Ethernet-Modulen in Glasfaser- oder Kupfertechnik mit einem oder zwei Ports
verschiedener Geschwindigkeiten mit bis zu neun Gigabit-Ethernet-Ports (1 GBit/s).

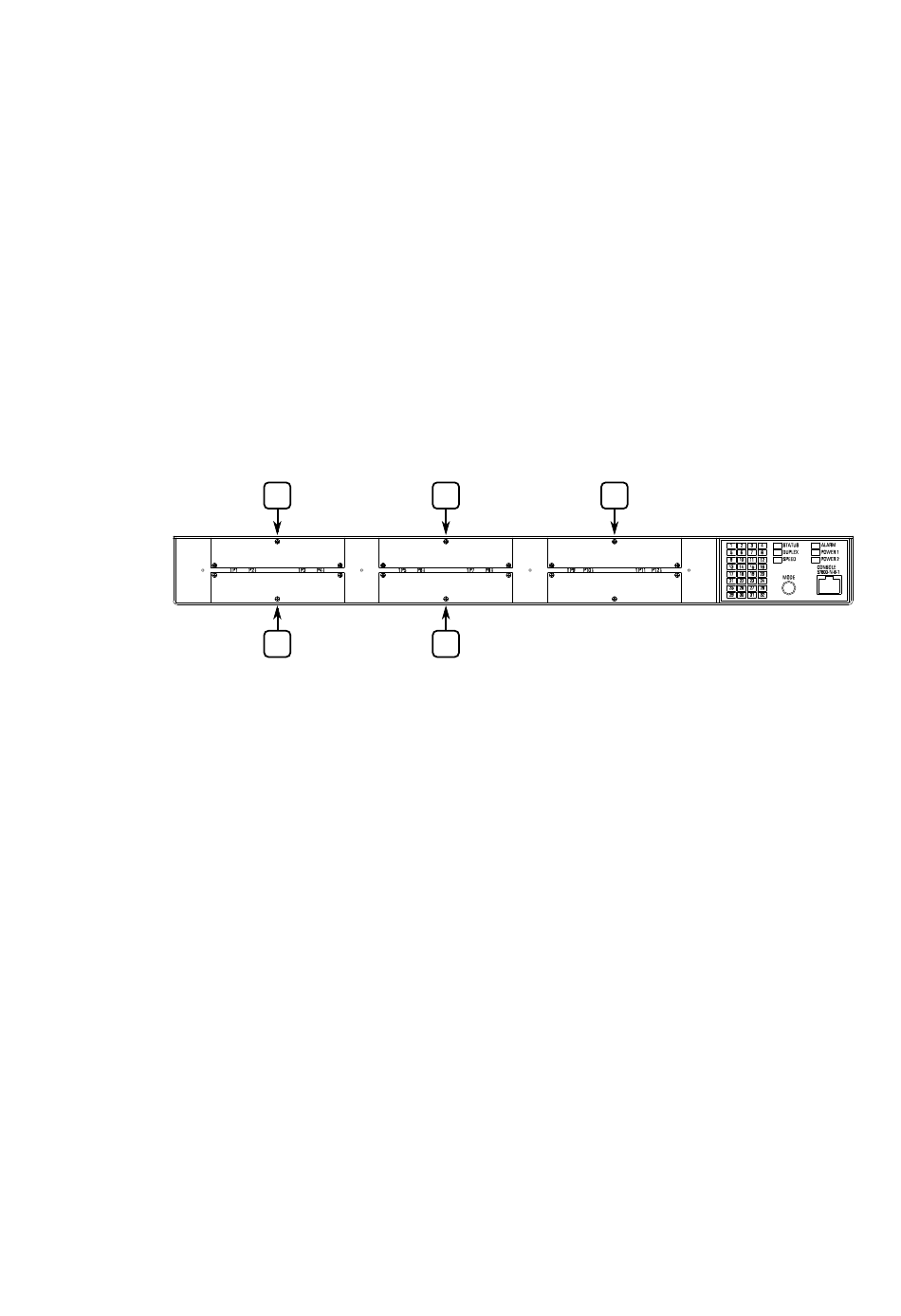

Modulzuweisung
Abbildung 4.1
Jeder Modultyp hat einen festen Platz im RUGGEDCOM RSG2200-Gehäuse:
•
•
Die genaue Konfiguration des Geräts kann durch Lesen der Werksdaten-Datei
über die RUGGEDCOM RSG2200-Bedienoberfläche ermittelt werden. Weitere
Informationen zum Lesen der Werksdaten-Datei finden Sie im "RUGGEDCOMROS
Konfigurationshandbuch" zum RUGGEDCOM RSG2200.
Port-LEDs
Jeder Kommunikationsport verfügt über eine LED, die den Portzustand (Verbindung/
Aktivität) anzeigt.
RUGGEDCOM RSG2200
Montagehandbuch, 04/2022, C79000-G8900-1043-18
1
2
Modulzuweisung
Steckplatz 5 unterstützt ein Ethernet-Modul in Glasfaser- oder Kupfertechnik mit
einem Port für bis zu 1 GBit/s
Alle anderen Ports unterstützen eine beliebige Kombination aus Ethernet-
Anschlüssen in Glasfaser- oder Kupfertechnik für bis zu 1 GBit/s
3
5
4
4
23
