Installation des Geräts
2.3.2 Montage des Geräts in einer Schalttafel
2.3.2 Montage des Geräts in einer Schalttafel
Gehen Sie zur Montage des Geräts in einer Schalttafel wie folgt vor:
1.
2.
3.
4.
5.
2.4

Anschluss an die Netzspannung

Der RUGGEDCOM RMC40 unterstützt ein einzelnes integriertes Netzteil mit AC/DC-
Hoch- oder DC-Niederspannungsversorgung
12
Demontieren Sie das Gerät und den Schalttafeladapter.
a. Entfernen Sie die Schraube an der Unterseite des Adapters.
b. Ziehen Sie das Gerät aus dem Adapter.
1
RUGGEDCOM RMC40
1
Schalttafeladapter
2
Montagebohrungen
3
Schraube
4
Metallklemmen
5

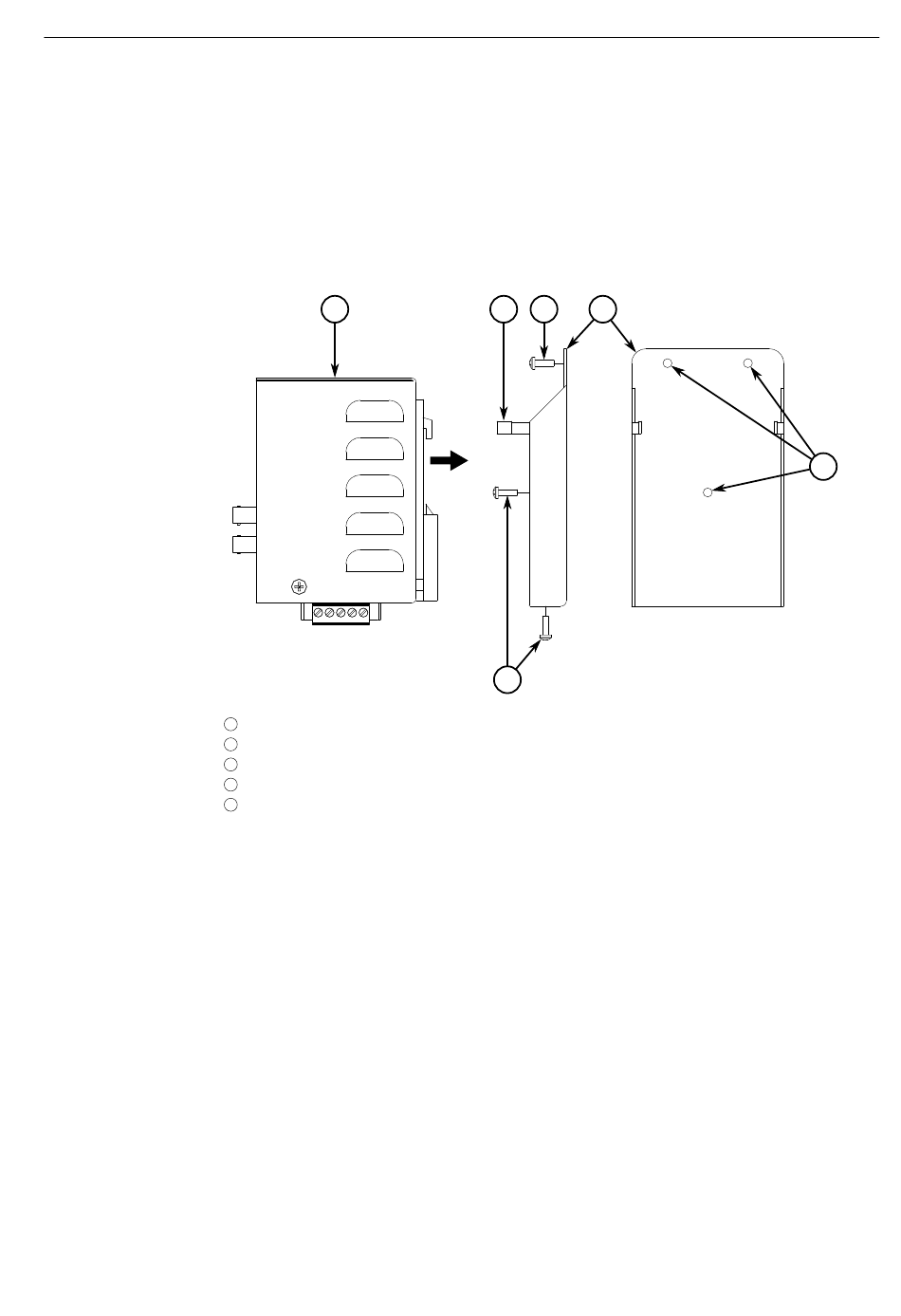

Abbildung 2.3 Schalttafelmontage
Setzen Sie den Schalttafeladapter an die Schalttafel und richten Sie den Adapter
an den Montagebohrungen aus.
Befestigen Sie den Schalttafeladapter mit 3 Schrauben Nr. 6-32.
Stecken Sie das Gerät in den Adapter. Achten Sie darauf, dass das Gerät fest
zwischen den zwei Metallklemmen sitzt.
Montieren Sie die zuvor von der Unterseite des Schalttafeladapters entfernte
Schraube.
