NOTICE
Eine Hutschienenmontage wird in Umgebungen mit konstanten Vibrationen nicht
empfohlen.
Zur Montage des Geräts auf einer Hutschiene gehen Sie wie folgt vor:
1.
2.
2.3.3 Montage des Geräts in einer Schalttafel
Für die Montage in einer Schalttafel kann der RUGGEDCOM RSG2300PF mit zwei
jeweils auf den Gehäuseseiten vormontierten Hutschienen-Adaptern ausgeliefert
werden. Mithilfe der Adapter kann das Gerät mittels Schrauben in der Schalttafel
befestigt werden.
RUGGEDCOM RSG2300PF
Montagehandbuch, 01/2020, C79000-G8900-1348-06

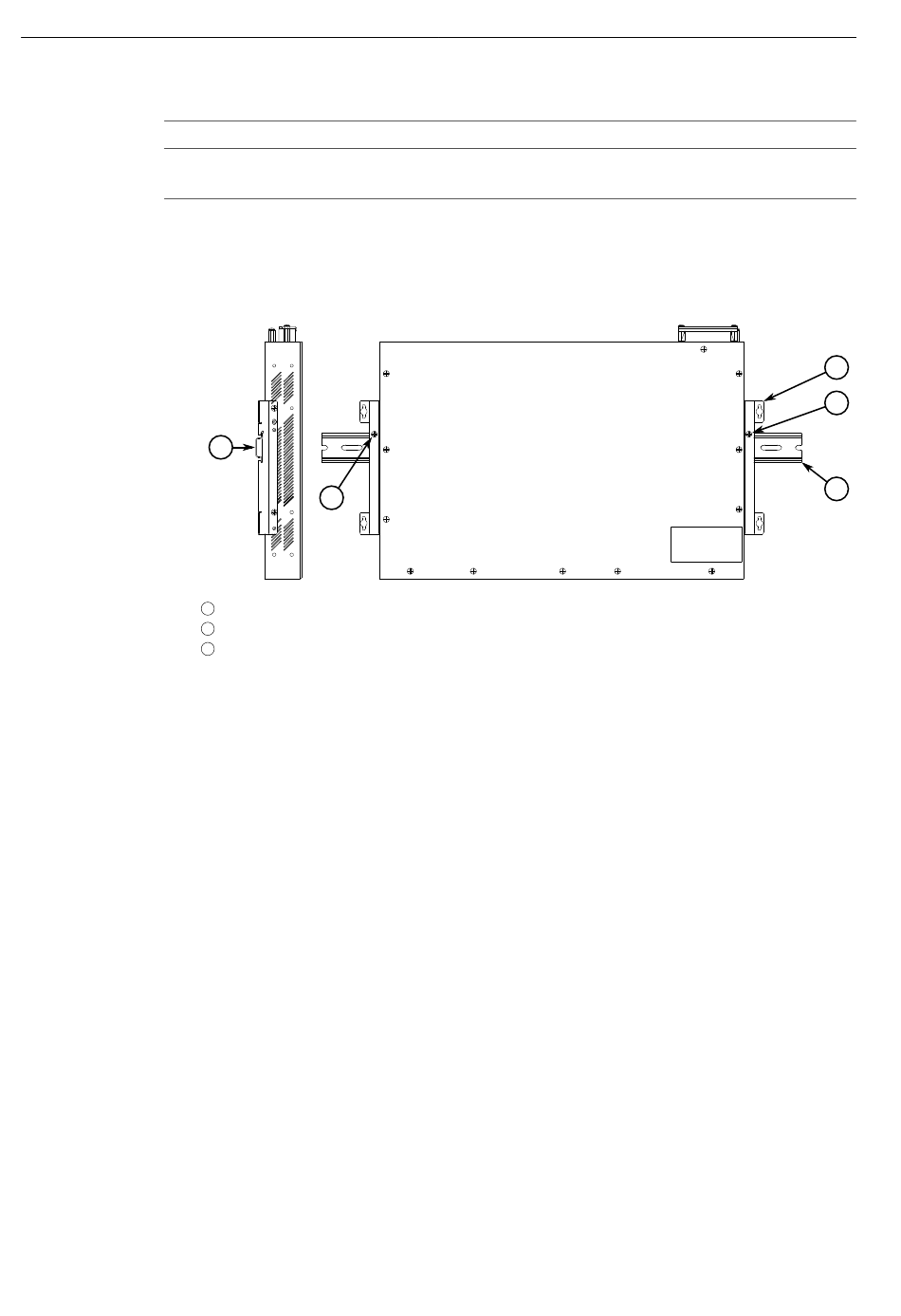

Richten Sie die Adapter auf die Hutschienen aus und schieben Sie das Gerät in
Position.
2
3
Schalttafel-/Hutschienen-Adapter
1
Hutschiene
2
Schraube
3
Abbildung 2.2 Hutschienenmontage
Befestigen Sie eine der mitgelieferten Schrauben auf jeder Seite des Geräts, um
die Adapter an den Hutschienen zu sichern.
2.3.3 Montage des Geräts in einer Schalttafel
Installieren des Geräts
1
3
2
