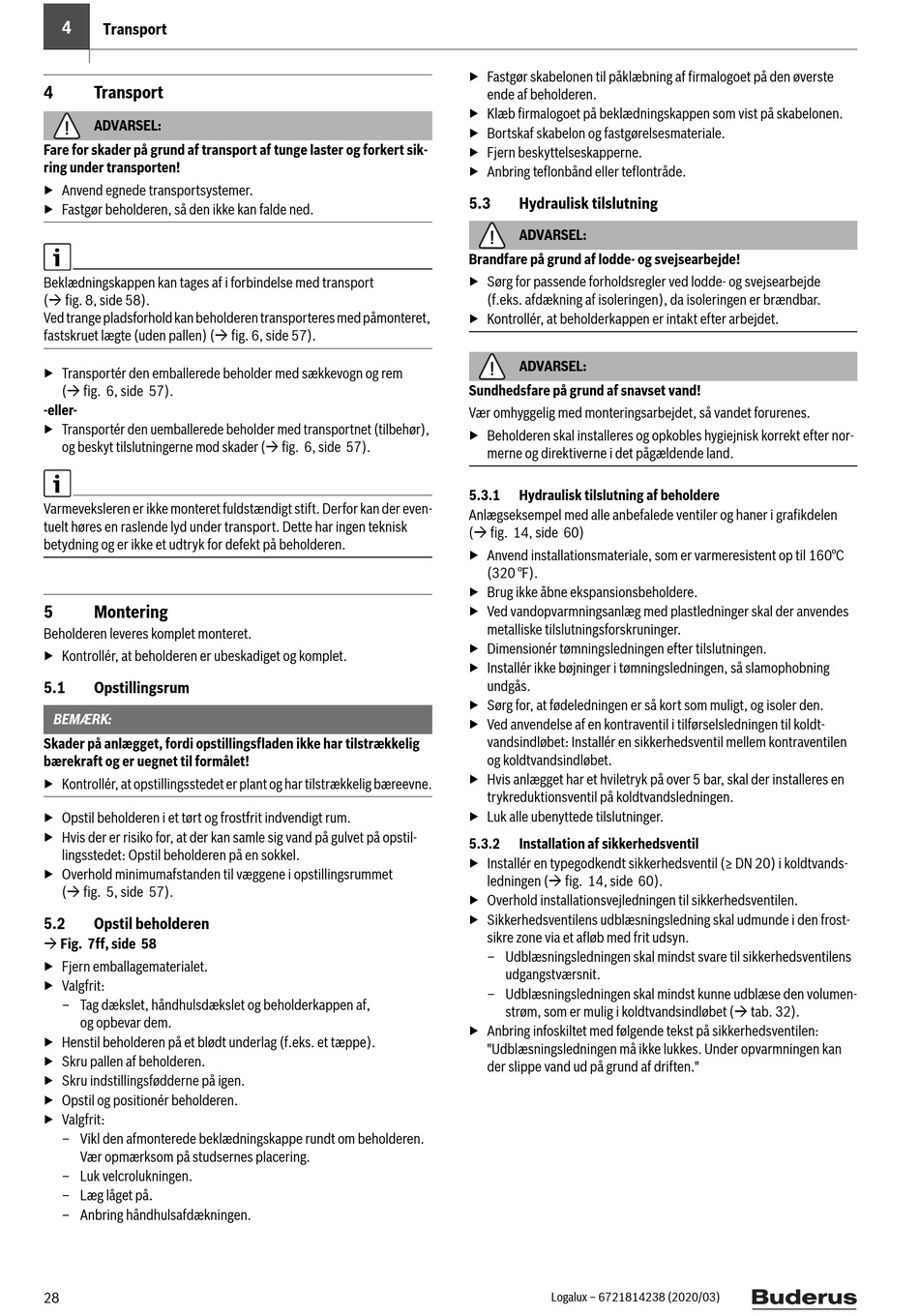

4

Transport

4
Transport
ADVARSEL:
Fare for skader på grund af transport af tunge laster og forkert sik-
ring under transporten!
▶ Anvend egnede transportsystemer.
▶ Fastgør beholderen, så den ikke kan falde ned.
Beklædningskappen kan tages af i forbindelse med transport
( fig. 8, side 58).
Ved trange pladsforhold kan beholderen transporteres med påmonteret,
fastskruet lægte (uden pallen) ( fig. 6, side 57).
▶ Transportér den emballerede beholder med sækkevogn og rem
( fig. 6, side 57).
-eller-
▶ Transportér den uemballerede beholder med transportnet (tilbehør),
og beskyt tilslutningerne mod skader ( fig. 6, side 57).
Varmeveksleren er ikke monteret fuldstændigt stift. Derfor kan der even-
tuelt høres en raslende lyd under transport. Dette har ingen teknisk
betydning og er ikke et udtryk for defekt på beholderen.
5

Montering

Beholderen leveres komplet monteret.
▶ Kontrollér, at beholderen er ubeskadiget og komplet.
5.1

Opstillingsrum

BEMÆRK:
Skader på anlægget, fordi opstillingsfladen ikke har tilstrækkelig
bærekraft og er uegnet til formålet!
▶ Kontrollér, at opstillingsstedet er plant og har tilstrækkelig bæreevne.
▶ Opstil beholderen i et tørt og frostfrit indvendigt rum.
▶ Hvis der er risiko for, at der kan samle sig vand på gulvet på opstil-
lingsstedet: Opstil beholderen på en sokkel.
▶ Overhold minimumafstanden til væggene i opstillingsrummet
( fig. 5, side 57).
5.2

Opstil beholderen

 Fig. 7ff, side 58
▶ Fjern emballagematerialet.
▶ Valgfrit:
– Tag dækslet, håndhulsdækslet og beholderkappen af,
og opbevar dem.
▶ Henstil beholderen på et blødt underlag (f.eks. et tæppe).
▶ Skru pallen af beholderen.
▶ Skru indstillingsfødderne på igen.
▶ Opstil og positionér beholderen.
▶ Valgfrit:
– Vikl den afmonterede beklædningskappe rundt om beholderen.
Vær opmærksom på studsernes placering.
– Luk velcrolukningen.
– Læg låget på.
– Anbring håndhulsafdækningen.
28
▶ Fastgør skabelonen til påklæbning af firmalogoet på den øverste
ende af beholderen.
▶ Klæb firmalogoet på beklædningskappen som vist på skabelonen.
▶ Bortskaf skabelon og fastgørelsesmateriale.
▶ Fjern beskyttelseskapperne.
▶ Anbring teflonbånd eller teflontråde.
5.3

Hydraulisk tilslutning

ADVARSEL:
Brandfare på grund af lodde- og svejsearbejde!
▶ Sørg for passende forholdsregler ved lodde- og svejsearbejde
(f.eks. afdækning af isoleringen), da isoleringen er brændbar.
▶ Kontrollér, at beholderkappen er intakt efter arbejdet.
ADVARSEL:
Sundhedsfare på grund af snavset vand!
Vær omhyggelig med monteringsarbejdet, så vandet forurenes.
▶ Beholderen skal installeres og opkobles hygiejnisk korrekt efter nor-
merne og direktiverne i det pågældende land.
5.3.1

Hydraulisk tilslutning af beholdere

Anlægseksempel med alle anbefalede ventiler og haner i grafikdelen
( fig. 14, side 60)
▶ Anvend installationsmateriale, som er varmeresistent op til 160°C
(320 °F).
▶ Brug ikke åbne ekspansionsbeholdere.
▶ Ved vandopvarmningsanlæg med plastledninger skal der anvendes
metalliske tilslutningsforskruninger.
▶ Dimensionér tømningsledningen efter tilslutningen.
▶ Installér ikke bøjninger i tømningsledningen, så slamophobning
undgås.
▶ Sørg for, at fødeledningen er så kort som muligt, og isoler den.
▶ Ved anvendelse af en kontraventil i tilførselsledningen til koldt-
vandsindløbet: Installér en sikkerhedsventil mellem kontraventilen
og koldtvandsindløbet.
▶ Hvis anlægget har et hviletryk på over 5 bar, skal der installeres en
trykreduktionsventil på koldtvandsledningen.
▶ Luk alle ubenyttede tilslutninger.
5.3.2

Installation af sikkerhedsventil

▶ Installér en typegodkendt sikkerhedsventil (≥ DN 20) i koldtvands-
ledningen ( fig. 14, side 60).
▶ Overhold installationsvejledningen til sikkerhedsventilen.
▶ Sikkerhedsventilens udblæsningsledning skal udmunde i den frost-
sikre zone via et afløb med frit udsyn.
– Udblæsningsledningen skal mindst svare til sikkerhedsventilens
udgangstværsnit.
– Udblæsningsledningen skal mindst kunne udblæse den volumen-
strøm, som er mulig i koldtvandsindløbet ( tab. 32).
▶ Anbring infoskiltet med følgende tekst på sikkerhedsventilen:
"Udblæsningsledningen må ikke lukkes. Under opvarmningen kan
der slippe vand ud på grund af driften."
Logalux – 6721814238 (2020/03)
