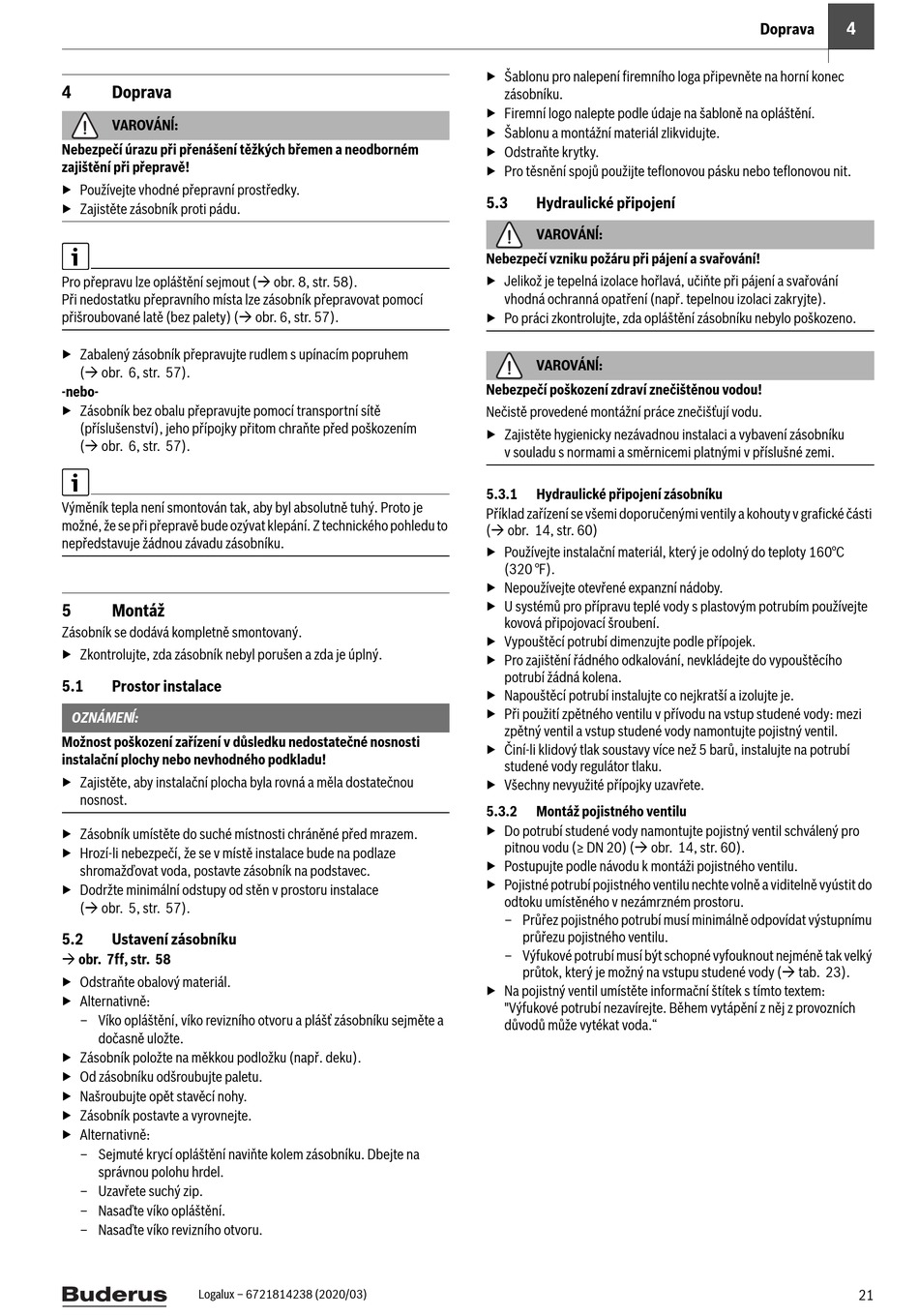

4
Doprava
VAROVÁNĺ:
Nebezpečí úrazu při přenášení těžkých břemen a neodborném
zajištění při přepravě!
▶ Používejte vhodné přepravní prostředky.
▶ Zajistěte zásobník proti pádu.
Pro přepravu lze opláštění sejmout ( obr. 8, str. 58).
Při nedostatku přepravního místa lze zásobník přepravovat pomocí
přišroubované latě (bez palety) ( obr. 6, str. 57).
▶ Zabalený zásobník přepravujte rudlem s upínacím popruhem
( obr. 6, str. 57).
-nebo-
▶ Zásobník bez obalu přepravujte pomocí transportní sítě
(příslušenství), jeho přípojky přitom chraňte před poškozením
( obr. 6, str. 57).
Výměník tepla není smontován tak, aby byl absolutně tuhý. Proto je
možné, že se při přepravě bude ozývat klepání. Z technického pohledu to
nepředstavuje žádnou závadu zásobníku.
5
Montáž
Zásobník se dodává kompletně smontovaný.
▶ Zkontrolujte, zda zásobník nebyl porušen a zda je úplný.
5.1
Prostor instalace
OZNÁMENĺ:
Možnost poškození zařízení v důsledku nedostatečné nosnosti
instalační plochy nebo nevhodného podkladu!
▶ Zajistěte, aby instalační plocha byla rovná a měla dostatečnou
nosnost.
▶ Zásobník umístěte do suché místnosti chráněné před mrazem.
▶ Hrozí-li nebezpečí, že se v místě instalace bude na podlaze
shromažďovat voda, postavte zásobník na podstavec.
▶ Dodržte minimální odstupy od stěn v prostoru instalace
( obr. 5, str. 57).
5.2
Ustavení zásobníku
obr. 7ff, str. 58
▶ Odstraňte obalový materiál.
▶ Alternativně:
– Víko opláštění, víko revizního otvoru a plášť zásobníku sejměte a
dočasně uložte.
▶ Zásobník položte na měkkou podložku (např. deku).
▶ Od zásobníku odšroubujte paletu.
▶ Našroubujte opět stavěcí nohy.
▶ Zásobník postavte a vyrovnejte.
▶ Alternativně:
– Sejmuté krycí opláštění naviňte kolem zásobníku. Dbejte na
správnou polohu hrdel.
– Uzavřete suchý zip.
– Nasaďte víko opláštění.
– Nasaďte víko revizního otvoru.
Logalux – 6721814238 (2020/03)
▶ Šablonu pro nalepení firemního loga připevněte na horní konec
zásobníku.
▶ Firemní logo nalepte podle údaje na šabloně na opláštění.
▶ Šablonu a montážní materiál zlikvidujte.
▶ Odstraňte krytky.
▶ Pro těsnění spojů použijte teflonovou pásku nebo teflonovou nit.
5.3
Hydraulické připojení
VAROVÁNĺ:
Nebezpečí vzniku požáru při pájení a svařování!
▶ Jelikož je tepelná izolace hořlavá, učiňte při pájení a svařování
vhodná ochranná opatření (např. tepelnou izolaci zakryjte).
▶ Po práci zkontrolujte, zda opláštění zásobníku nebylo poškozeno.
VAROVÁNĺ:
Nebezpečí poškození zdraví znečištěnou vodou!
Nečistě provedené montážní práce znečišťují vodu.
▶ Zajistěte hygienicky nezávadnou instalaci a vybavení zásobníku
v souladu s normami a směrnicemi platnými v příslušné zemi.
5.3.1
Hydraulické připojení zásobníku
Příklad zařízení se všemi doporučenými ventily a kohouty v grafické části
( obr. 14, str. 60)
▶ Používejte instalační materiál, který je odolný do teploty 160°C
(320 °F).
▶ Nepoužívejte otevřené expanzní nádoby.
▶ U systémů pro přípravu teplé vody s plastovým potrubím používejte
kovová připojovací šroubení.
▶ Vypouštěcí potrubí dimenzujte podle přípojek.
▶ Pro zajištění řádného odkalování, nevkládejte do vypouštěcího
potrubí žádná kolena.
▶ Napouštěcí potrubí instalujte co nejkratší a izolujte je.
▶ Při použití zpětného ventilu v přívodu na vstup studené vody: mezi
zpětný ventil a vstup studené vody namontujte pojistný ventil.
▶ Činí-li klidový tlak soustavy více než 5 barů, instalujte na potrubí
studené vody regulátor tlaku.
▶ Všechny nevyužité přípojky uzavřete.
5.3.2
Montáž pojistného ventilu
▶ Do potrubí studené vody namontujte pojistný ventil schválený pro
pitnou vodu (≥ DN 20) ( obr. 14, str. 60).
▶ Postupujte podle návodu k montáži pojistného ventilu.
▶ Pojistné potrubí pojistného ventilu nechte volně a viditelně vyústit do
odtoku umístěného v nezámrzném prostoru.
– Průřez pojistného potrubí musí minimálně odpovídat výstupnímu
průřezu pojistného ventilu.
– Výfukové potrubí musí být schopné vyfouknout nejméně tak velký
průtok, který je možný na vstupu studené vody ( tab. 23).
▶ Na pojistný ventil umístěte informační štítek s tímto textem:
"Výfukové potrubí nezavírejte. Během vytápění z něj z provozních
důvodů může vytékat voda."
