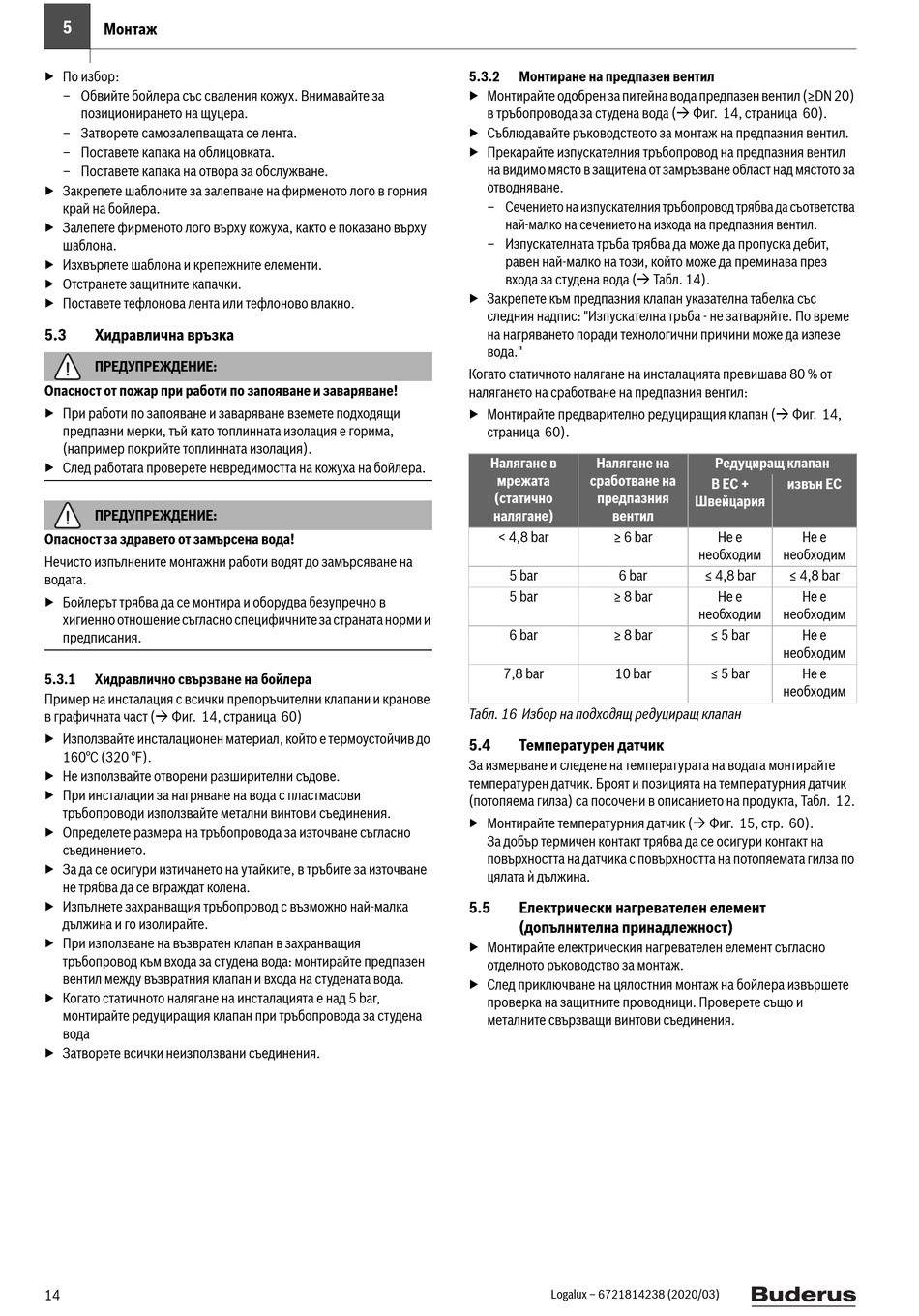

Монтаж
▶ По избор:
– Обвийте бойлера със сваления кожух. Внимавайте за
позиционирането на щуцера.
– Затворете самозалепващата се лента.
– Поставете капака на облицовката.
– Поставете капака на отвора за обслужване.
▶ Закрепете шаблоните за залепване на фирменото лого в горния
край на бойлера.
▶ Залепете фирменото лого върху кожуха, както е показано върху
шаблона.
▶ Изхвърлете шаблона и крепежните елементи.
▶ Отстранете защитните капачки.
▶ Поставете тефлонова лента или тефлоново влакно.
5.3
Хидравлична връзка
ПРЕДУПРЕЖДЕНИЕ:
Опасност от пожар при работи по запояване и заваряване!
▶ При работи по запояване и заваряване вземете подходящи
предпазни мерки, тъй като топлинната изолация е горима,
(например покрийте топлинната изолация).
▶ След работата проверете невредимостта на кожуха на бойлера.
ПРЕДУПРЕЖДЕНИЕ:
Опасност за здравето от замърсена вода!
Нечисто изпълнените монтажни работи водят до замърсяване на
водата.
▶ Бойлерът трябва да се монтира и оборудва безупречно в
хигиенно отношение съгласно специфичните за страната норми и
предписания.
5.3.1
Хидравлично свързване на бойлера
Пример на инсталация с всички препоръчителни клапани и кранове
в графичната част ( Фиг. 14, страница 60)
▶ Използвайте инсталационен материал, който е термоустойчив до
160°C (320 °F).
▶ Не използвайте отворени разширителни съдове.
▶ При инсталации за нагряване на вода с пластмасови
тръбопроводи използвайте метални винтови съединения.
▶ Определете размера на тръбопровода за източване съгласно
съединението.
▶ За да се осигури изтичането на утайките, в тръбите за източване
не трябва да се вграждат колена.
▶ Изпълнете захранващия тръбопровод с възможно най-малка
дължина и го изолирайте.
▶ При използване на възвратен клапан в захранващия
тръбопровод към входа за студена вода: монтирайте предпазен
вентил между възвратния клапан и входа на студената вода.
▶ Когато статичното налягане на инсталацията е над 5 bar,
монтирайте редуциращия клапан при тръбопровода за студена
вода
▶ Затворете всички неизползвани съединения.
14
5.3.2
Монтиране на предпазен вентил
▶ Монтирайте одобрен за питейна вода предпазен вентил (≥DN 20)
в тръбопровода за студена вода ( Фиг. 14, страница 60).
▶ Съблюдавайте ръководството за монтаж на предпазния вентил.
▶ Прекарайте изпускателния тръбопровод на предпазния вентил
на видимо място в защитена от замръзване област над мястото за
отводняване.
– Сечението на изпускателния тръбопровод трябва да съответства
най-малко на сечението на изхода на предпазния вентил.
– Изпускателната тръба трябва да може да пропуска дебит,
равен най-малко на този, който може да преминава през
входа за студена вода ( Табл. 14).
▶ Закрепете към предпазния клапан указателна табелка със
следния надпис: "Изпускателна тръба - не затваряйте. По време
на нагряването поради технологични причини може да излезе
вода."
Когато статичното налягане на инсталацията превишава 80 % от
налягането на сработване на предпазния вентил:
▶ Монтирайте предварително редуциращия клапан ( Фиг. 14,
страница 60).
Налягане в
Налягане на
мрежата
сработване на
(статично
предпазния
налягане)
вентил
< 4,8 bar
≥ 6 bar
5 bar
6 bar
5 bar
≥ 8 bar
6 bar
≥ 8 bar
7,8 bar
10 bar
Табл. 16 Избор на подходящ редуциращ клапан
5.4
Температурен датчик
За измерване и следене на температурата на водата монтирайте
температурен датчик. Броят и позицията на температурния датчик
(потопяема гилза) са посочени в описанието на продукта, Табл. 12.
▶ Монтирайте температурния датчик ( Фиг. 15, стр. 60).
За добър термичен контакт трябва да се осигури контакт на
повърхността на датчика с повърхността на потопяемата гилза по
цялата ѝ дължина.
5.5
Електрически нагревателен елемент
(допълнителна принадлежност)
▶ Монтирайте електрическия нагревателен елемент съгласно
отделното ръководство за монтаж.
▶ След приключване на цялостния монтаж на бойлера извършете
проверка на защитните проводници. Проверете също и
металните свързващи винтови съединения.
