6

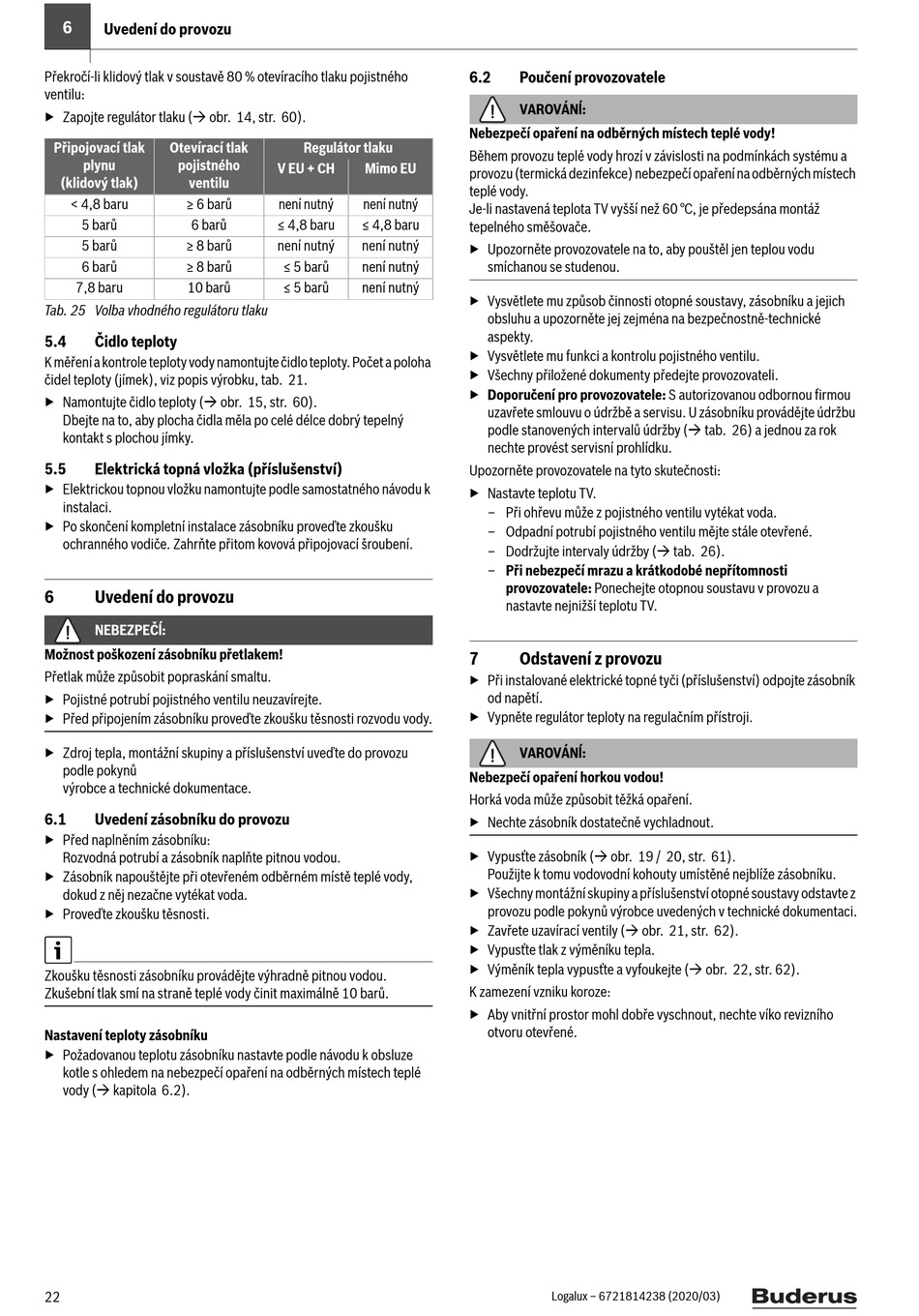

Uvedení do provozu
Překročí-li klidový tlak v soustavě 80 % otevíracího tlaku pojistného
ventilu:
▶ Zapojte regulátor tlaku ( obr. 14, str. 60).
Připojovací tlak
Otevírací tlak
plynu
pojistného
(klidový tlak)
ventilu
< 4,8 baru
≥ 6 barů
5 barů
6 barů
5 barů
≥ 8 barů
6 barů
≥ 8 barů
7,8 baru
10 barů
Tab. 25 Volba vhodného regulátoru tlaku
5.4
Čidlo teploty
K měření a kontrole teploty vody namontujte čidlo teploty. Počet a poloha
čidel teploty (jímek), viz popis výrobku, tab. 21.
▶ Namontujte čidlo teploty ( obr. 15, str. 60).
Dbejte na to, aby plocha čidla měla po celé délce dobrý tepelný
kontakt s plochou jímky.
5.5
Elektrická topná vložka (příslušenství)
▶ Elektrickou topnou vložku namontujte podle samostatného návodu k
instalaci.
▶ Po skončení kompletní instalace zásobníku proveďte zkoušku
ochranného vodiče. Zahrňte přitom kovová připojovací šroubení.
6
Uvedení do provozu
NEBEZPEČĺ:
Možnost poškození zásobníku přetlakem!
Přetlak může způsobit popraskání smaltu.
▶ Pojistné potrubí pojistného ventilu neuzavírejte.
▶ Před připojením zásobníku proveďte zkoušku těsnosti rozvodu vody.
▶ Zdroj tepla, montážní skupiny a příslušenství uveďte do provozu
podle pokynů
výrobce a technické dokumentace.
6.1
Uvedení zásobníku do provozu
▶ Před naplněním zásobníku:
Rozvodná potrubí a zásobník naplňte pitnou vodou.
▶ Zásobník napouštějte při otevřeném odběrném místě teplé vody,
dokud z něj nezačne vytékat voda.
▶ Proveďte zkoušku těsnosti.
Zkoušku těsnosti zásobníku provádějte výhradně pitnou vodou.
Zkušební tlak smí na straně teplé vody činit maximálně 10 barů.
Nastavení teploty zásobníku
▶ Požadovanou teplotu zásobníku nastavte podle návodu k obsluze
kotle s ohledem na nebezpečí opaření na odběrných místech teplé
vody ( kapitola 6.2).
22
Regulátor tlaku
V EU + CH
Mimo EU
není nutný
není nutný
≤ 4,8 baru
≤ 4,8 baru
není nutný
není nutný
≤ 5 barů
není nutný
≤ 5 barů
není nutný
6.2
Poučení provozovatele
VAROVÁNĺ:
Nebezpečí opaření na odběrných místech teplé vody!
Během provozu teplé vody hrozí v závislosti na podmínkách systému a
provozu (termická dezinfekce) nebezpečí opaření na odběrných místech
teplé vody.
Je-li nastavená teplota TV vyšší než 60 °C, je předepsána montáž
tepelného směšovače.
▶ Upozorněte provozovatele na to, aby pouštěl jen teplou vodu
smíchanou se studenou.
▶ Vysvětlete mu způsob činnosti otopné soustavy, zásobníku a jejich
obsluhu a upozorněte jej zejména na bezpečnostně-technické
aspekty.
▶ Vysvětlete mu funkci a kontrolu pojistného ventilu.
▶ Všechny přiložené dokumenty předejte provozovateli.
▶ Doporučení pro provozovatele: S autorizovanou odbornou firmou
uzavřete smlouvu o údržbě a servisu. U zásobníku provádějte údržbu
podle stanovených intervalů údržby ( tab. 26) a jednou za rok
nechte provést servisní prohlídku.
Upozorněte provozovatele na tyto skutečnosti:
▶ Nastavte teplotu TV.
– Při ohřevu může z pojistného ventilu vytékat voda.
– Odpadní potrubí pojistného ventilu mějte stále otevřené.
– Dodržujte intervaly údržby ( tab. 26).
– Při nebezpečí mrazu a krátkodobé nepřítomnosti
provozovatele: Ponechejte otopnou soustavu v provozu a
nastavte nejnižší teplotu TV.
7
Odstavení z provozu
▶ Při instalované elektrické topné tyči (příslušenství) odpojte zásobník
od napětí.
▶ Vypněte regulátor teploty na regulačním přístroji.
VAROVÁNĺ:
Nebezpečí opaření horkou vodou!
Horká voda může způsobit těžká opaření.
▶ Nechte zásobník dostatečně vychladnout.
▶ Vypusťte zásobník ( obr. 19 / 20, str. 61).
Použijte k tomu vodovodní kohouty umístěné nejblíže zásobníku.
▶ Všechny montážní skupiny a příslušenství otopné soustavy odstavte z
provozu podle pokynů výrobce uvedených v technické dokumentaci.
▶ Zavřete uzavírací ventily ( obr. 21, str. 62).
▶ Vypusťte tlak z výměníku tepla.
▶ Výměník tepla vypusťte a vyfoukejte ( obr. 22, str. 62).
K zamezení vzniku koroze:
▶ Aby vnitřní prostor mohl dobře vyschnout, nechte víko revizního
otvoru otevřené.
Logalux – 6721814238 (2020/03)
