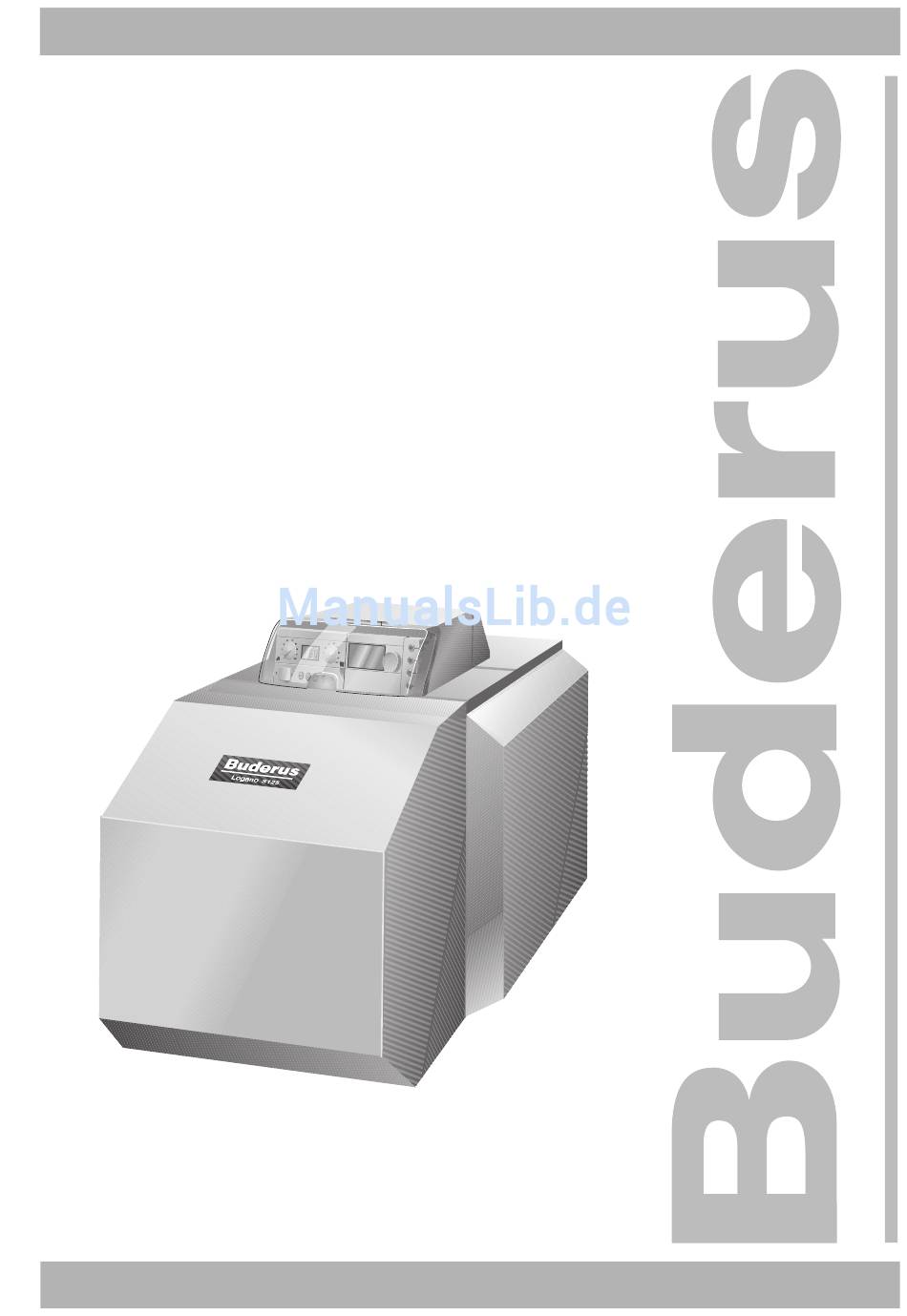

- Seite 1 6303 3623 – 03/2005 DE/CH/AT Für das Fachhandwerk Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano S125 mit Brenner Logatop BE Bitte vor Montage und Wartung sorgfältig lesen...
-
Seite 2: Inhaltsverzeichnis
........27 Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano S125 • Ausgabe 03/2005... - Seite 3 ......... . 41 Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano S125 • Ausgabe 03/2005...
-
Seite 4: Sicherheit
Informationen. den Mangel und die Gefahr schriftlich hin. ! Querverweise Querverweise auf eine bestimmte Stelle oder eine ande- re Unterlage sind mit einem Pfeil ! gekennzeichnet. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano S125 • Ausgabe 03/2005... -
Seite 5: Werkzeuge, Materialien Und Hilfsmittel
– Nass-/Trockensauger Entsorgung " Entsorgen Sie das Verpackungsmaterial umweltge- recht. " Entsorgen Sie Komponenten der Heizungsanlage, die ausgetauscht werden müssen, durch eine autori- sierte Stelle umweltgerecht. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano S125 • Ausgabe 03/2005... -
Seite 6: Produktbeschreibung
Wärme an das Heizungswasser. Der Wärmeschutz ver- hindert Energieverluste. Abb. 1 Heizkessel mit Ölbrenner 1 Regelgerät 2 Kesselmantel 3 Kesselblock mit Wärmeschutz 4 Ölbrenner 5 Brennerhaube Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano S125 • Ausgabe 03/2005... -
Seite 7: Technische Daten
Abstand Fußschrauben (FL) Gewicht netto Tab. 1 Abmessungen, Gewicht und weitere Daten für Heizkessel mit eingebautem Ölbrenner Gewicht mit Verpackung ca. 6 – 8 % größer. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano S125 • Ausgabe 03/2005... - Seite 8 Maximal mögliche Vorlauftemperatur = Absicherungsgrenze (STB) – 10 K Beispiel: Absicherungsgrenze (STB) = 100 °C, maximal mögliche Vorlauftemperatur = 100 – 10 = 90 °C Die Absicherungsgrenze muss den landesspezifischen Anforderungen entsprechen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano S125 • Ausgabe 03/2005...
-
Seite 9: Konformitätserklärung
Technische Daten Konformitätserklärung Das Produkt entspricht den grundlegen- den Anforderungen der zutreffenden Nor- men und Richtlinien. Abb. 3 Konformitätserklärung Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano S125 • Ausgabe 03/2005... -
Seite 10: Bedingungen Für Den Aufstellraum Und Die Umgebung
2 cm je kW, auf höchstens 2 Öffnungen) das über 50 kW hinaus geht Tab. 4 Verbrennungsluftversorgung – Landesspezifische Anforderungen für raumluftabhängigen Betrieb beachten! Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano S125 • Ausgabe 03/2005... -
Seite 11: Bedingungen Für Den Brennstoff
Zur Befüllung und Wasserergänzung des Heizungswassers darf nur Wasser in Trinkwasserqualität eingesetzt werden. Wir empfehlen einen pH-Wert von 8,2 – 9,5. Tab. 7 Hydraulik und Wasserbeschaffenheit Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano S125 • Ausgabe 03/2005... -
Seite 12: Lieferumfang
Ölbrenner auf Brennertür 1 Karton werkseitig montiert Netz-, Bus- und Kesselfühlerlei- tung liegen bei Brennerhaube Kesselmantel 1 Karton Wärmeschutz Tab. 8 Lieferumfang Bauteile befinden sich im Feuerraum. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano S125 • Ausgabe 03/2005... -
Seite 13: Heizkessel Transportieren
" Transportmittel (z. B. Kesselkuli oder Sackkarre) an die Rückseite des Heizkessels stellen. " Heizkessel auf dem Transportmittel sichern. " Heizkessel zum Aufstellort transportieren. Abb. 4 Heizkessel mit Kesselkuli transportieren Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano S125 • Ausgabe 03/2005... -
Seite 14: Heizkessel Aufstellen
(Maße in mm) ANWENDERHINWEIS Berücksichtigen Sie eventuell zusätzlich erforderliche Wandabstände weiterer Komponenten, wie z. B. Warmwasser- speicher, Rohrverbindung, Abgasschall- dämpfer oder andere abgasseitige Bautei- le, etc. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano S125 • Ausgabe 03/2005... -
Seite 15: Heizkessel Positionieren Und Ausrichten
28 kW: " Vordere Traverse mit zwei Befestigungsschrauben und Muttern an die Vorderwand des Heizkessels schrauben. Abb. 7 Vordere Traverse montieren 1 Vordere Traverse 2 Montageleiste Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano S125 • Ausgabe 03/2005... -
Seite 16: Hintere Traverse Und Rückwand-Wärmeschutz Montieren
" Rückwand-Wärmeschutz so auf die Rückwand des Heizkessels schieben, dass die helle Seite zum Heizkessel zeigt. Abb. 9 Hintere Traverse und Rückwand-Wärmeschutz montieren 1 Rückwand des Heizkessels 2 Hintere Traverse Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano S125 • Ausgabe 03/2005... -
Seite 17: Kesselblock-Wärmeschutz Montieren
Wärmeschutzes muss bei der Montage nach oben zeigen. " Vorderwand-Wärmeschutz so auf die Vorderwand des Heizkessels schieben, dass die helle Seite zum Heizkessel zeigt. Abb. 11 Vorderwand-Wärmeschutz montieren Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano S125 • Ausgabe 03/2005... -
Seite 18: Seitenwände Montieren
Kesselhaube in die Schlitze 2 Abkantung der vorderen Kesselhaube der Seitenwände schieben. 3 Schlitze der Seitenwände " Vordere Kesselhaube mit 2 Blechschrauben an den Seitenwänden befestigen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano S125 • Ausgabe 03/2005... -
Seite 19: Heizkessel Installieren
Abb. 14 Abgasrohr-Abdichtmanschette montieren " Schneckengewindeschellen so anziehen, dass die (Prinzipabbildung) Abgasrohr-Abdichtmanschette glatt und eng anliegt. 1 Abgasrohr 2 Abgasrohr-Abdichtmanschette 3 Abgasstutzen des Heizkessels 4 Schneckengewindeschellen Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano S125 • Ausgabe 03/2005... -
Seite 20: Hydraulische Anschlüsse Herstellen
RK = Rücklauf Heizkessel VK = Vorlauf Heizkessel VSL = Vorlauf Sicherheitsleitung 7.3.3 KFE-Hahn montieren (Zubehör) " KFE-Hahn (Kessel Füll- und Entleerungshahn) mit Dichtung am Anschluss EL montieren. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano S125 • Ausgabe 03/2005... -
Seite 21: Heizungsanlage Befüllen Und Dichtheit Prüfen
" Heizungsanlage über die Entlüftungsventile an den Heizkörpern entlüften. " Wenn der Betriebsdruck durch das Entlüften abfällt, muss Wasser nachgefüllt werden. " Schlauch vom KFE-Hahn lösen. " Kappenventil wieder öffnen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano S125 • Ausgabe 03/2005... -
Seite 22: Brennertür Montieren
Qualifikation besitzen. " Bevor Sie ein Gerät öffnen: Netzspan- nung allpolig stromlos schalten und ge- gen unbeabsichtigtes Wiedereinschal- ten sichern. " Beachten Sie die Installationsvorschrif- ten. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano S125 • Ausgabe 03/2005... -
Seite 23: Regelgerät Montieren
Schellenrahmens einsetzen (Schritt 1). " Kabelschelle herunterschieben (Schritt 2). " Gegendrücken (Schritt 3). " Hebel nach oben umlegen (Schritt 4). Abb. 20 Leitungen mit Kabelschelle sichern Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano S125 • Ausgabe 03/2005... -
Seite 24: Leitungen Anschließen
Fühler aufstecken. " Zugentlastung in Traverse montieren. Abb. 21 Leitungen anschließen 1 Netzleitung 2 SAFe 10 3 Zugentlastung 4 Kesselfühlerleitung 5 BUS-Leitung 6 Gummitülle mit Kesselfühler Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano S125 • Ausgabe 03/2005... -
Seite 25: Verkleidungsteile Montieren
Sie die Kesselrückwand etwas. " Typenschild gut sichtbar am Heizkessel ankleben. Abb. 22 Hauben montieren 1 Abdeckhaube am Regelgerät 2 Abschlusshaube des Regelgerätes 3 Hintere Kesselhaube Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano S125 • Ausgabe 03/2005... -
Seite 26: Heizungsanlage In Betrieb Nehmen
" Heizungsanlage entlüften. Heizungsanlage betriebsbereit stellen " Speicherladepumpe auf die höchste Stufe einstellen. " Brennstoffzufuhr am Hauptabsperrhahn öffnen. " Heizungsnotschalter (wenn vorhanden) und/oder die entsprechende Haussicherung einschalten. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano S125 • Ausgabe 03/2005... -
Seite 27: Heizungsanlage Einschalten
Schornstein zu niedrig ist (Gefahr der Kondenswasserbildung), können Sie die Abgastem- peratur durch Umbiegen von Laschen am Flammtopf er- höhen: " Heizungsanlage außer Betrieb nehmen (! Kapitel 9.1, Seite 31). Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano S125 • Ausgabe 03/2005... - Seite 28 Die Sechskantschrauben gleichmäßig an- ziehen, damit die Brennertür dicht abschließt. " Netzstecker am SAFe aufstecken. " Abgastemperatur erneut prüfen. Abb. 27 Flammtopf in den Feuerraum einsetzen 1 Netzstecker Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano S125 • Ausgabe 03/2005...
-
Seite 29: Brennerhaube Montieren
Nach Abschluss der Inbetriebnahmearbeiten " Beide Drehknöpfe am Regelgerät auf „AUT“ (Auto- matik-Betrieb) stellen. In dieser Stellung übernimmt die Raumbedieneinheit die Kontrolle. Abb. 30 Regelgerät einstellen Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano S125 • Ausgabe 03/2005... -
Seite 30: Inbetriebnahmeprotokoll
Betreiber informieren, technische Unterlagen übergeben Fachgerechte Inbetriebnahme bestätigen Firmenstempel/Unterschrift/Datum ANWENDERHINWEIS Teilen Sie Ihrem Kunden den richtigen Brennstoff mit und tragen Sie ihn in die Tabelle ein (! Bedienungsanleitung des Heizkessels). Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano S125 • Ausgabe 03/2005... -
Seite 31: Heizungsanlage Außer Betrieb Nehmen
Erklären Sie Ihrem Kunden das Verhalten in einem Not- fall, z. B. bei einem Brand: " Brennstoffzufuhr am Hauptabsperrhahn schließen. " Heizungsanlage über den Heizungsnotschalter oder über die entsprechende Haussicherung stromlos schalten. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano S125 • Ausgabe 03/2005... -
Seite 32: Heizkessel Inspizieren Und Warten
" Brennerhaube vom Heizkessel abnehmen. " Netzstecker vom SAFe abziehen. ANWENDERHINWEIS Wurde die Brennertür auf Linksanschlag umgebaut, müssen Sie zusätzlich zum Netzstecker auch die Kommunikations- und Fühlerleitung vom SAFe abziehen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano S125 • Ausgabe 03/2005... -
Seite 33: Heizkessel Reinigen
Die Sechskantschrauben gleichmäßig an- ziehen (ca. 10 Nm), damit die Brennertür dicht ab- schließt. " Netzstecker am SAFe aufstecken. " Bei Linksanschlag der Brennertür Kommunikations- und Fühlerleitung aufstecken. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano S125 • Ausgabe 03/2005... -
Seite 34: Nassreinigung (Chemische Reinigung)
Wenn der Manometerzeiger die grüne Markierung un- terschreitet, ist der Betriebsdruck zu gering. Sie müssen Abb. 33 Manometer für geschlossene Anlagen Wasser nachfüllen. 1 Roter Zeiger 2 Manometerzeiger 3 Grüne Markierung Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano S125 • Ausgabe 03/2005... - Seite 35 " Befüllen Sie die Heizungsanlage nur im kalten Zustand (die Vorlauftemperatur darf maximal 40 °C betragen). " Wasser über den KFE-Hahn nachfüllen. " Heizungsanlage entlüften. " Betriebsdruck erneut prüfen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano S125 • Ausgabe 03/2005...
-
Seite 36: Inspektions- Und Wartungsprotokolle
Einstellungen des Regelgerätes prüfen (! Unterlagen zum Regel- gerät) 10. Endkontrolle der Inspektionsarbeiten, hierzu Mess- und Prüfergebnisse dokumentieren Fachgerechte Inspektion bestätigen Firmenstempel/ Firmenstempel/ Firmenstempel/ Unterschrift Unterschrift Unterschrift Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano S125 • Ausgabe 03/2005... - Seite 37 Unterschrift Unterschrift Unterschrift Unterschrift Unterschrift Unterschrift Unterschrift ANWENDERHINWEIS Wenn Sie bei der Inspektion einen Zu- stand feststellen, der Wartungsarbeiten erforderlich macht, müssen Sie diese bedarfsabhängig durchführen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano S125 • Ausgabe 03/2005...
- Seite 38 Datum: ______ Datum: ______ Datum: ______ Datum: ______ Datum: ______ Datum: ______ Datum: ______ Firmenstempel/ Firmenstempel/ Firmenstempel/ Firmenstempel/ Firmenstempel/ Firmenstempel/ Firmenstempel/ Unterschrift Unterschrift Unterschrift Unterschrift Unterschrift Unterschrift Unterschrift Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano S125 • Ausgabe 03/2005...
-
Seite 39: Störungen Beheben
Betrieb. " Wenn dies nicht möglich ist, schützen Sie die Heizungsanlage vor dem Ein- frieren, indem Sie ggf. die Heizungs- und Trinkwasserleitungen am tiefsten Punkt entleeren. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano S125 • Ausgabe 03/2005... -
Seite 40: Fühlerkennlinien
Messung stromlos. Kabelenden. Kesselvorlauffühler Widerstand (k!) Temperatur (°C) ANWENDERHINWEIS Als Kesselvorlauf- und Abgastemperatur- fühler werden zwei gleichartige, so ge- nannte Doppelsensoren verwendet, die im Fühlergehäuse eingebaut sind. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano S125 • Ausgabe 03/2005... -
Seite 41: Stichwortverzeichnis
Wartung, bedarfsorientiert ... . . 32 Wartungsarbeiten ....38 Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano S125 • Ausgabe 03/2005... - Seite 42 Notizen Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano S125 • Ausgabe 03/2005...
- Seite 43 Notizen Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano S125 • Ausgabe 03/2005...
- Seite 44 Heizungsfachbetrieb Deutschland BBT Thermotechnik GmbH Buderus Deutschland, D-35573 Wetzlar www.heiztechnik.buderus.de info@heiztechnik.buderus.de Österreich Schweiz Buderus Austria Heiztechnik GmbH Buderus Heiztechnik AG Karl-Schönherr-Str. 2, A-4600 Wels Netzibodenstr. 36, CH-4133 Pratteln www.buderus.at www.buderus.ch office@buderus.at info@buderus.ch...
