4.3
Aligning the encoder
(not for 1PH.-motors)
1.
Remove the cover (see 3. &. 4., section 3.2).
2.
Bring the markings (1, Figure 13 with 2, Figure 13;
and 3, Figure 13 with 4, Figure 13) in the encoder
into alignment.
ERN 1387.001
ERN 1387.020
EQN 1325.020

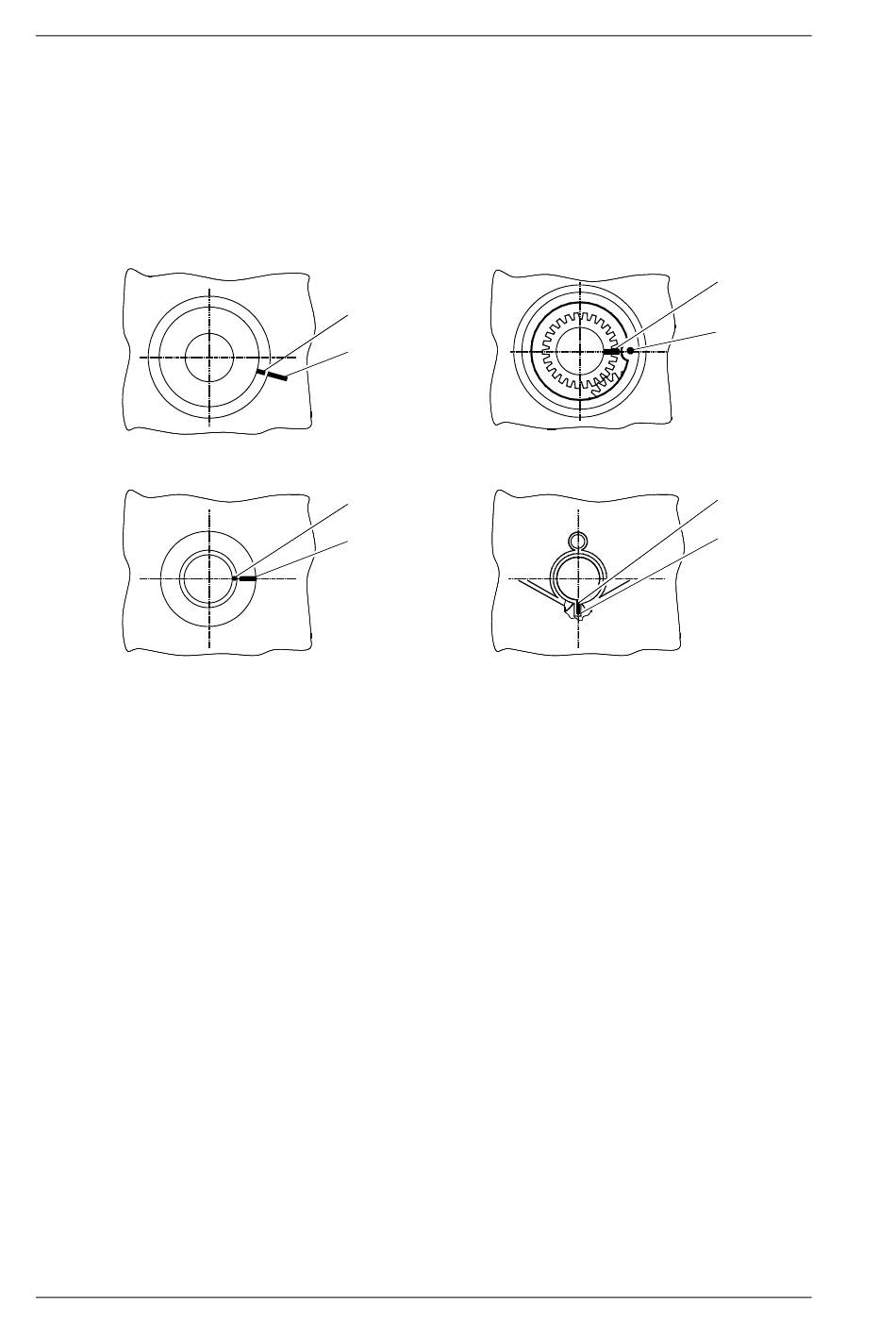

Figure 13 Aligning the encoder
1 Marking of the glass pane
2 Marking on circuit board
3 Marking on gear / wave
4 Marking at the housing
5 Slot in the circuit board
4.4
Mounting the encoder on the motor
shaft
Set the encoder into the cone of the motor shaft:
Ensure that the cable outlet is in the correct position
(see Figure 15).
The fixing boreholes for the holding plate of motors
1FT606.-1FT613. and 1FK606.-1FK610./1FK704.-
1FK710. must be in the middle of the elongated holes (in
the case of motors 1FT603.-604. and 1FK604. in the
middle of the welded area area) of the holding plate
(figure 12).
16
4.3
Geber ausrichten
(nicht bei 1PH.-Motoren)
1. Deckel entfernen (siehe 3. u. 4., Kapitel 3.2).
2. Markierungen (1, Bild 13 mit 2, Bild 13 und 3, Bild
13 mit 4, Bild 13) im Geber in eine Flucht bringen.
1
2
3
4
Bild 13
Ausrichtung Geber
1 Markierung der Glasscheibe
2 Markierung auf Leiterplatte
3 Markierung auf Zahnrad/Welle
4 Markierung am Gehäuse
5 Schlitz in der Leiterplatte
4.4
Geber auf Motorwelle aufsetzen
Geber in den Konus der Motorwelle einsetzen:
Achten Sie auf die richtige Lage des Kabelabganges
(siehe Bild 15)!
Befestigungsbohrungen für die Drehmomentstütze der
Motoren 1FT606.-1FT613. und 1FK606.-1FK610./
1FK704.-1FK710. müssen sich in der Mitte der Langlö-
cher (bei den Motoren 1FT603.-604. und 1FK604. in
der Mitte des geschweißten Bereiches) der Drehmo-
mentstütze befinden (Bild 12).
610.41 304.02
EQN 1325.001
S21
3
4
1
5
