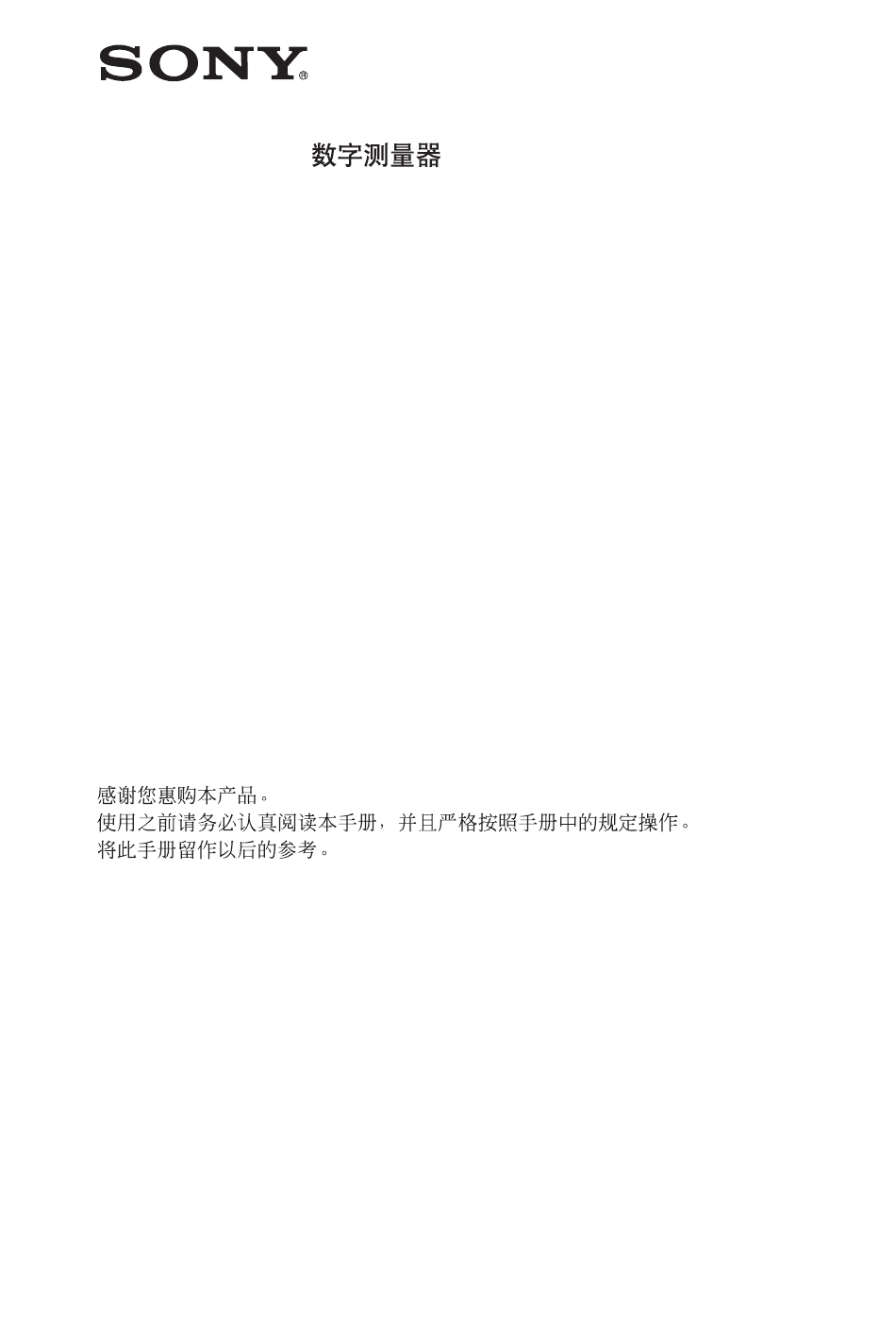

デジタルゲージ /
/ Digital Gauge / Digitale Messtaster
DK812AVR / DK812AVR5 /
DK812BVR / DK812BVR5
お買い上げいただき、ありがとうございます。
ご使用の前に、この取扱説明書を必ずお読みください。
ご使用に際しては、この取扱説明書どおりお使いください。
お読みになった後は、後日お役に立つこともございますので、必ず保管してください。
Read all the instructions in the manual carefully before use and strictly follow them.
Keep the manual for future references.
Lesen Sie die ganze Anleitung vor dem Betrieb aufmerksam durch und folgen Sie
beim Betrieb des Geräts den Anweisungen. Bewahren Sie diese Bedienungsanleitung
zum späteren Nachlesen griffbereit auf.
取扱説明書 / 使用说明书 / Instruction Manual /
Bedienungsanleitung
Inhaltsverzeichnis
Verwandte Anleitungen für Sony DK812AVR
Inhaltszusammenfassung für Sony DK812AVR
- Seite 1 デジタルゲージ / / Digital Gauge / Digitale Messtaster DK812AVR / DK812AVR5 / DK812BVR / DK812BVR5 お買い上げいただき、ありがとうございます。 ご使用の前に、この取扱説明書を必ずお読みください。 ご使用に際しては、この取扱説明書どおりお使いください。 お読みになった後は、後日お役に立つこともございますので、必ず保管してください。 Read all the instructions in the manual carefully before use and strictly follow them. Keep the manual for future references. Lesen Sie die ganze Anleitung vor dem Betrieb aufmerksam durch und folgen Sie beim Betrieb des Geräts den Anweisungen.
- Seite 2 [For U.S.A. and Canada] THIS CLASS A DIGITAL DEVICE COMPLIES WITH PART15 OF THE FCC RULES AND THE CANADIAN ICES-003. OPERATION IS SUBJECT TO THE FOLLOWING TWO CONDITIONS. (1) THIS DEVICE MAY NOT CAUSE HARMFUL INTERFERENCE, AND (2) THIS DEVICE MUST ACCEPT ANY INTERFERENCE RECEIVED, INCLUDING INTERFERENCE THAT MAY CAUSE UNDERSIGNED OPERATION.
-
Seite 45: Sicherheitsmaßnahmen
Sicherheitsmaßnahmen Bei dem Entwurf von Sony Manufacturing Systems Corporation Produkten wird größter Wert auf die Sicherheit gelegt. Unsachgemäße Handhabung während des Betriebs oder der Installation ist jedoch gefährlich und kann zu Feuer, elektrischen Schlägen oder anderen Unfällen führen, die schwere Verletzungen oder Tod zur Folge haben können. Darüber hinaus kann falsche Behandlung die Leistung der Maschine verschlechtern. - Seite 46 Warnung Eine Missachtung der nachstehenden Vorsichtshinweise kann schwere Verletzungen oder Tod zur Folge haben. . Das Kabel nicht beschädigen, verändern, übermäßig knicken, daran ziehen, schwere Objekte darauf stellen oder es erwärmen, da es hierdurch beschädigt und ein Feuer oder ein elektrischer Schlag hervorgerufen werden kann. .
- Seite 47 Allgemeine Vorsichtsmaßnahmen Beachten Sie bei der Verwendung von Sony Manufacturing Systems Corporation Produkten die folgenden allgemeinen sowie die in dieser Bedienungsanleitung besonders hervorgehobenen Vorsichtsmaßnahmen, um eine sachgerechte Behandlung der Produkte zu gewährleisten. . Vergewissern Sie sich vor und während des Betriebs, dass unsere Produkte einwandfrei funktionieren.
- Seite 49 Inhaltsverzeichinis 1. Zur besonderen Beachtung ........1 2. Montageanleitung ............. 3 3. Teilebezeichnungen ..........4 4. Technische Daten ............5 5. Messtaster-Ausgangssignale ........6 5-1. Ausgangssignal-Phasendifferenz ..............6 5-2. Ausgangssignalalarm ..................7 5-3. Empfänger ......................7 6. Sonderzubehör ............8 7.
-
Seite 51: Zur Besonderen Beachtung
1. Zur besonderen Beachtung . Das Gerät nicht in Umgebungen verwenden, wo es starken Erschütterungen ausgesetzt ist, da hierdurch das Innere des Geräts beschädigt werden könnte oder die normale Signalausgabe nicht mehr funktionieren könnte. . Unbedingt darauf achten, dass die Stromversorgung ausgeschaltet ist, bevor die Stecker abgezogen werden, damit es nicht zu Schäden oder Fehlfunktionen kommt. - Seite 52 . Der für die Lufteinlassöffnung des DK812AVR / DK812AVR5 / DK812BVR / DK812BVR5 verwendete Schlauch muss einen Außendurchmesser von φ4 haben. . Lufteinblasung bewirkt die Durchführung des Spindelausrückvorgangs. . Verwenden Sie trockene Luft für die Lufteinblasung. . Empfohlener Kalibrierungszyklus 1 Jahr.
-
Seite 53: Montageanleitung
2. Montageanleitung . Sicherstellen, dass der Schaft des Messtasters für die Montage fest eingespannt ist. . Bei der Montage den Messtaster so sichern, dass die Montageschrauben nicht in direkten Kontakt mit dem Gerät kommen. . Falls beim Einschrauben des Fühlers ein zu hohes Drehmoment auf die Spindel ausgeübt wird, kann die interne Struktur beschädigt werden. -
Seite 54: Teilebezeichnungen
3. Teilebezeichnungen Staubschutzfaltenbalg Fühler (Austauschbar) Lufteinlassöffnung Schaft (Durchmesser: φ8 mm) Kabel Interpolationseinheit Stecker DK812AVR * Abbildung: DK812AVR... -
Seite 55: Technische Daten
4. Technische Daten Modelle mit hoher Auflösung Allzweckmodelle mit normaler Auflösung DK812AVR DK812BVR DK812AVR5 DK812BVR5 Ausgabe A/B/Z-Phasen-Spannungsdifferential-Leitungstreiberausgabe (entspricht EIA-422) Signalteilung 40 µm Auflösung 0,1 µm 0,5 µm Messbereich 2 mm/12 mm Genauigkeit (bei 20°C) 1 µms-s 1,5 µms-s Messkraft (bei 20°C) Luftdruck von 0,03 MPa: 1 N max. -
Seite 56: Messtaster-Ausgangssignale
5. Messtaster-Ausgangssignale Bei den von diesem Messtaster ausgegebenen Signalen handelt es sich um A/B/Z- Phasensignale in Form einer Spannungsdifferential-Leitungstreiberausgabe gemäß EIA-422. A-Phase B-Phase Z-Phase Der Bezugspunkt ist der synchronisierte Bezugspunkt, der sich auf H-Niveau befindet, wenn A-Phase und B-Phase sich auf H-Niveau befinden. Ausgangssignale DK800A bei maximaler Ausgangssignale DK800B bei maximaler Ansprechgeschwindigkeit (bei ca. -
Seite 57: Ausgangssignalalarm
Bei Standardspezifikationen ist die minimale Phasendifferenz beim Modell DK800A fest auf 50 ns und beim Modell DK800B fest auf 100 ns eingestellt, doch stehen Sonderspezifikationen mit den in der nachstehenden Tabelle aufgelisteten minimalen Phasendifferenzen zur Verfügung. Maximale Minimale A/B- Zulässige Ansprechgeschwindigkeit Phasen- Phasen-... -
Seite 58: Sonderzubehör
6. Sonderzubehör • Die Montage buchse DZ-811 ist als Option erhältlich, um den Messtaster am Montagehalter DZ-501 anzubringen. • Verlängerungskabel CE22-01: 1 m, CE22-03: 3 m, CE22-05: 5 m, CE22-10: 10 m Blankdrahtfarben 55,5 41,5 Signal Farbe +Vcc Weiß Blau Kabellänge: 1, 3, 5, 10 m Gelb Orange... -
Seite 59: Abmessungen
7. Abmessungen Änderungen der technischen Daten und des Aussehens jederzeit vorbehalten. DK812AVR / DK812AVR5 / DK812BVR / DK812BVR5 Einheit: mm 92,3 φ9 (94,4) (107,1) Dicke: t=21 mm Material: PC Kabellänge: 2 m Kabellänge: 0,3 m (101) - Seite 60 DK812AVR / DK812AVR5 / DK812BVR / DK812BVR5...
- Seite 61 DK812AVR / DK812AVR5 / DK812BVR / DK812BVR5...
