Схема Электрических Подключений; План Подключения И Внутренней Разводки - EOS Gracil Montage- Und Gebrauchsanweisungen

Схема электрических подключений
Saunasteuergerät
Control unit
Boîtier de commande
5
Netz / Mains / Réseau /
Saunasteuergerät / Control unit /
Boîtier de commande /
S1 S1 N L1 L2 L3 N W V U N
3x16A
Netz / Mains / Réseau /
400 V 3N AC
Внимание ! Обязательно подключите нейтральную линию N !

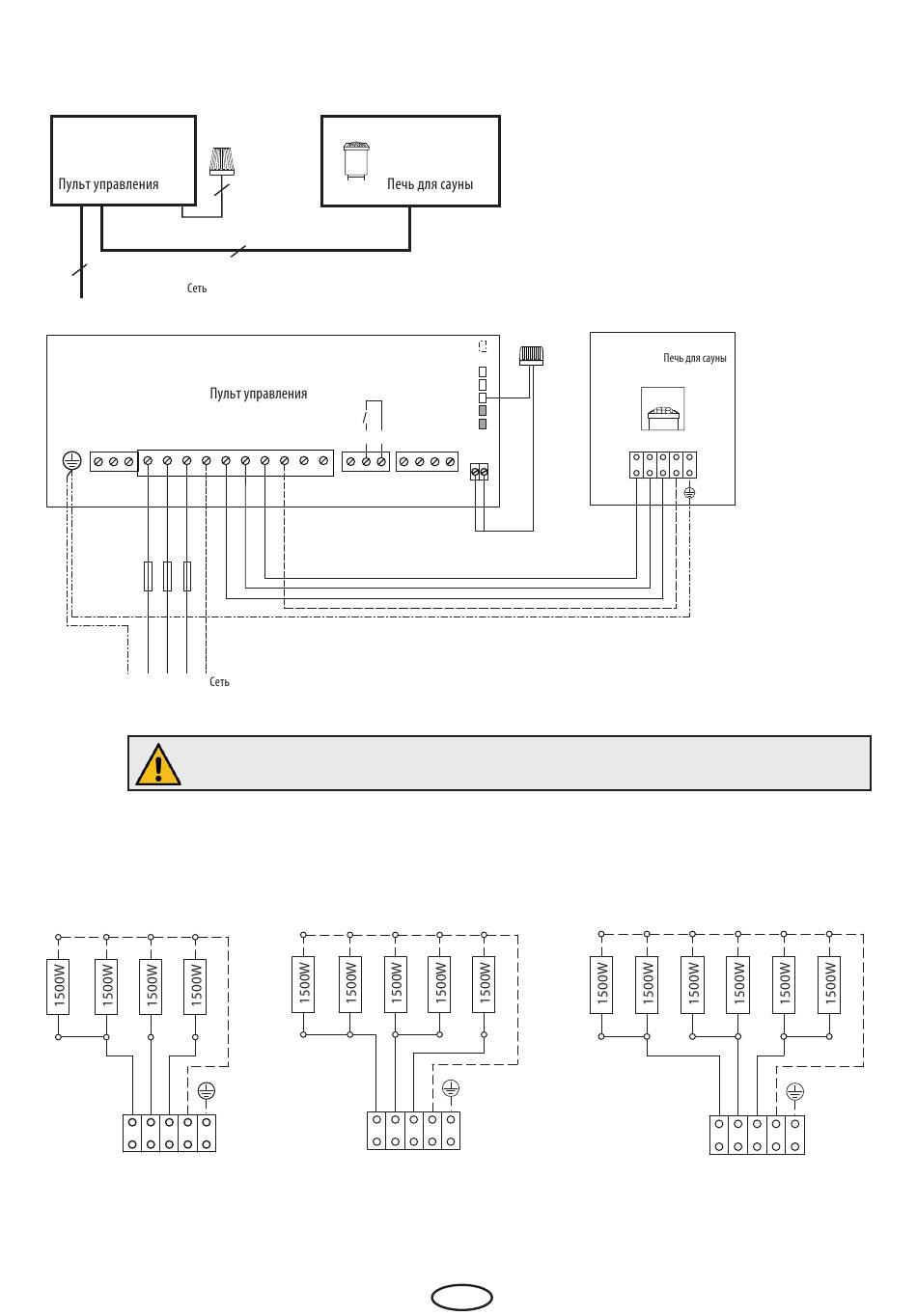

План подключения и внутренней разводки
6,0 кВт
6 kW
400 V 3N AC
U V W N PE
(Gr)
Внимание !
Обратите внимание на план подклю- чений в клеммном отсеке печи для сауны.
Saunaofen
Sauna heater
Poêle de sauna
4
5
WB N WM
3 4
L N L N
7,5 кВт
7,5 kW
U V W N PE
Sensor
reserviert
Sensorbus
Saunabus
fan light
STB
Limiter
400 V 3N AC
(Gr)
RU
Saunaofen / Sauna heater
Poêle de sauna /
max. 9 kW
U V W N PE (Gr)
9,0 кВт
9 kW
U V W N
400 V 3N AC
PE
(Gr)
