Untermenü "Linearisierung"
L
1
I

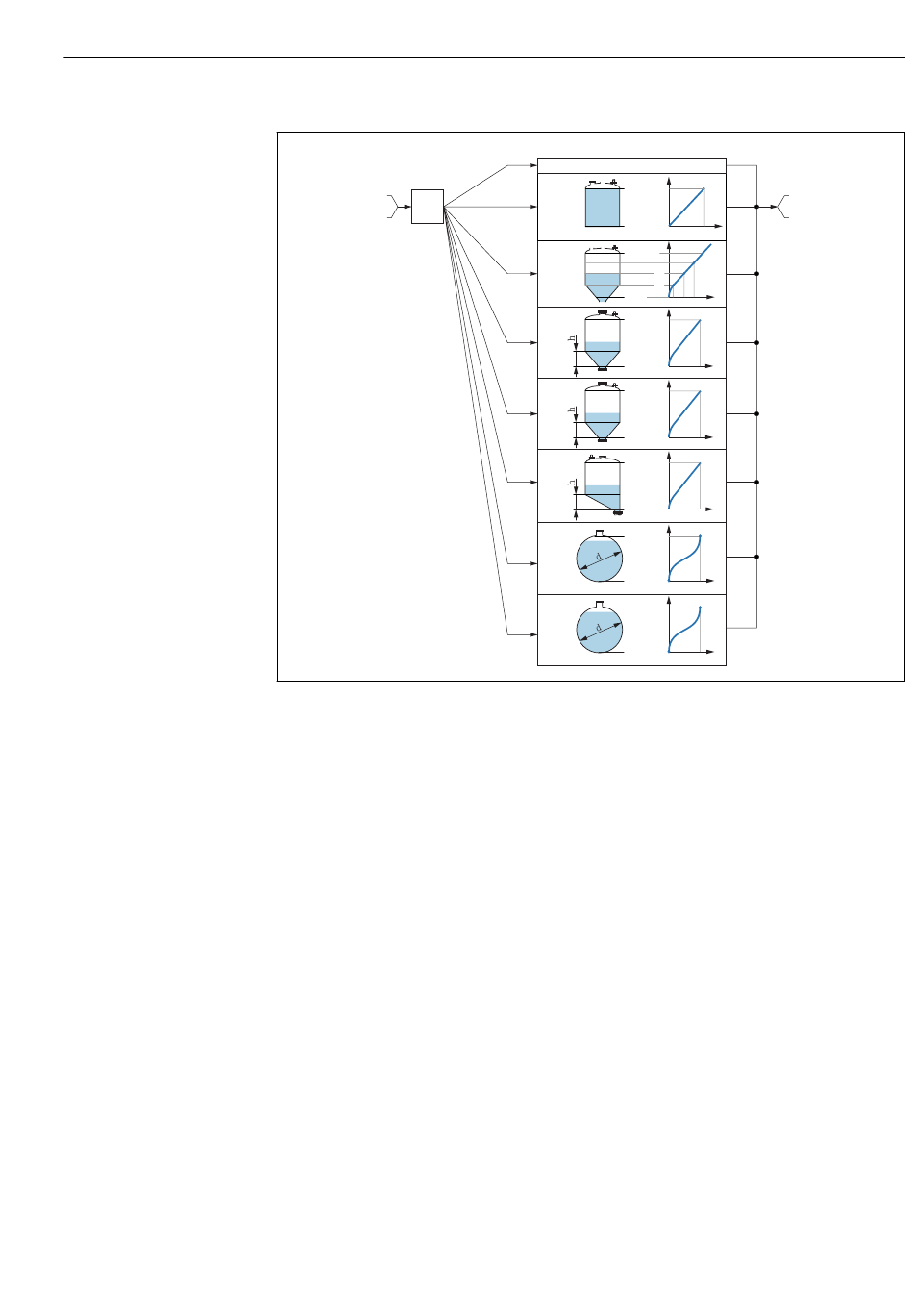

 40 Linearisierung: Umrechnung des Füllstands und gegebenenfalls der Trennschicht in ein Volumen oder ein
Gewicht; die Umrechnung ist von der Behälterform abhängig
1 Wahl von Linearisierungsart und -einheit
2 Parametrierung der Linearisierung
A Linearisierungsart (→  140) = Keine
B Linearisierungsart (→  140) = Linear
C Linearisierungsart (→  140) = Tabelle
D Linearisierungsart (→  140) = Pyramidenboden
E Linearisierungsart (→  140) = Konischer Boden
F Linearisierungsart (→  140) = Schrägboden
G Linearisierungsart (→  140) = Zylindrisch liegend
H Linearisierungsart (→  140) = Kugeltank
I Für "Betriebsart" = "Trennschicht" oder "Trennschicht + Kapazitiv": Trennschicht vor Linearisierung (gemessen
in Füllstandeinheit)
I' Für "Betriebsart" = "Trennschicht" oder "Trennschicht + Kapazitiv": Trennschicht nach Linearisierung (entspricht
Volumen oder Gewicht)
L Füllstand vor Linearisierung (gemessen in Füllstandeinheit)
L' Füllstand linearisiert (→  142) (entspricht Volumen oder Gewicht)
M Maximaler Wert (→  143)
d Durchmesser (→  143)
h Zwischenhöhe (→  143)
