6.2.3 Gerät montieren

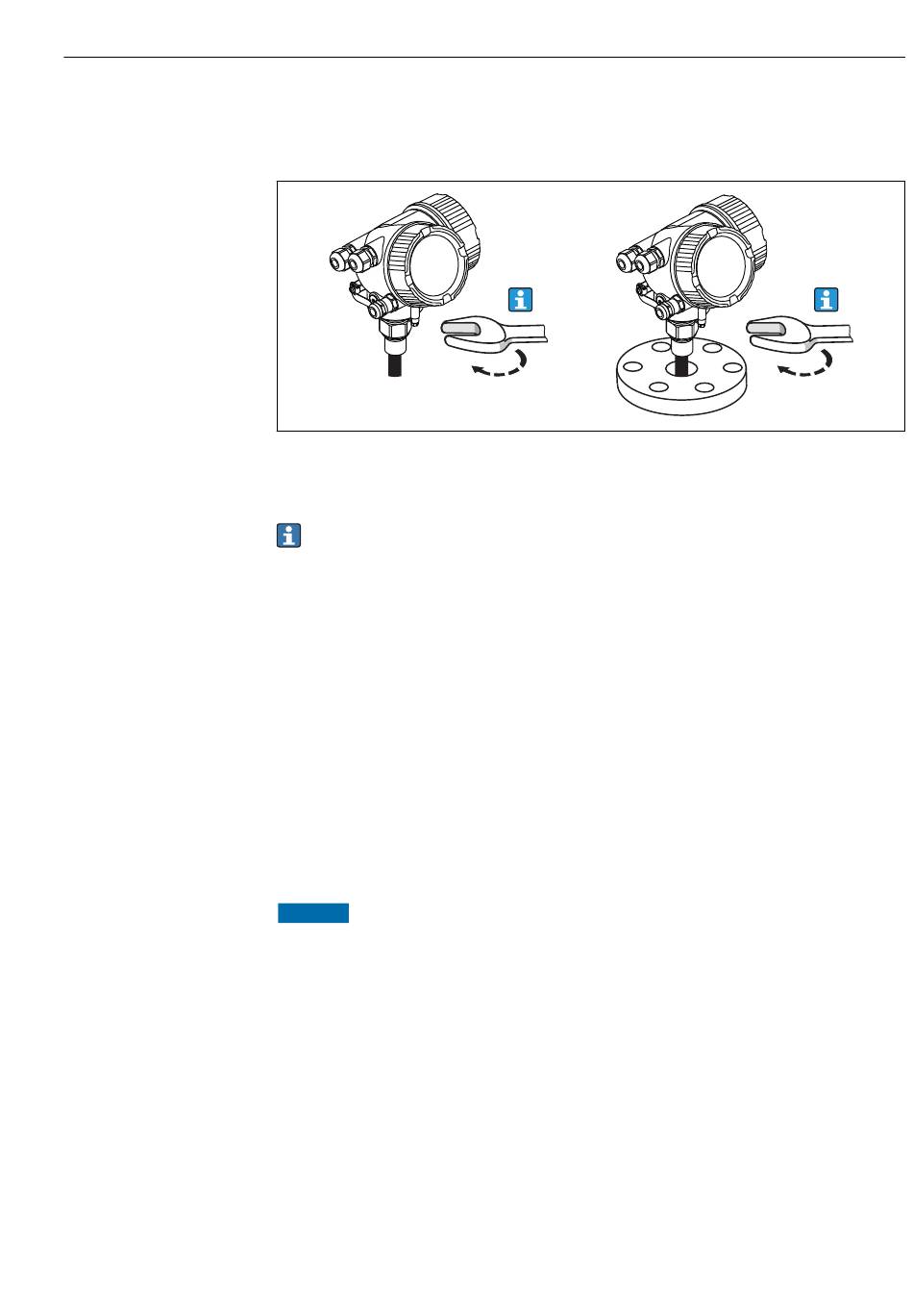

Geräte mit Einschraubgewinde montieren
Das Gerät mit dem Einschraubgewinde in eine Muffe oder einen Flansch einschrauben und
damit am Prozessbehälter befestigen.
• Beim Einschrauben nur am Sechskant drehen:
– Gewinde 3/4": Gabelschlüssel 36 mm
– Gewinde 1-1/2": Gabelschlüssel 55 mm
• Maximal erlaubtes Anzugsdrehmoment:
– Gewinde 3/4": 45 Nm
– Gewinde 1-1/2": 450 Nm
• Empfohlenes Drehmoment bei Verwendung der beigelegten Faser-Aramid-Dich-
tung und 40 bar Prozessdruck:
– Gewinde 3/4": 25 Nm
– Gewinde 1-1/2": 140 Nm
• Beim Einbau in Metallbehälter auf guten metallischen Kontakt zwischen Prozessan-
schluss und Behälter achten.
Geräte mit Flansch montieren
Bei Montage mit Dichtung unlackierte Metallschrauben verwenden, um einen guten elekt-
rischen Kontakt zwischen Prozess- und Sondenflansch zu ermöglichen.
Seilsonden montieren
HINWEIS
Elektrostatische Entladungen können die Elektronik beschädigen.
‣
Das Gehäuse erden, bevor die Seilsonde in den Behälter hinuntergelassen wird.
Montage
