Elektrischer Anschluss

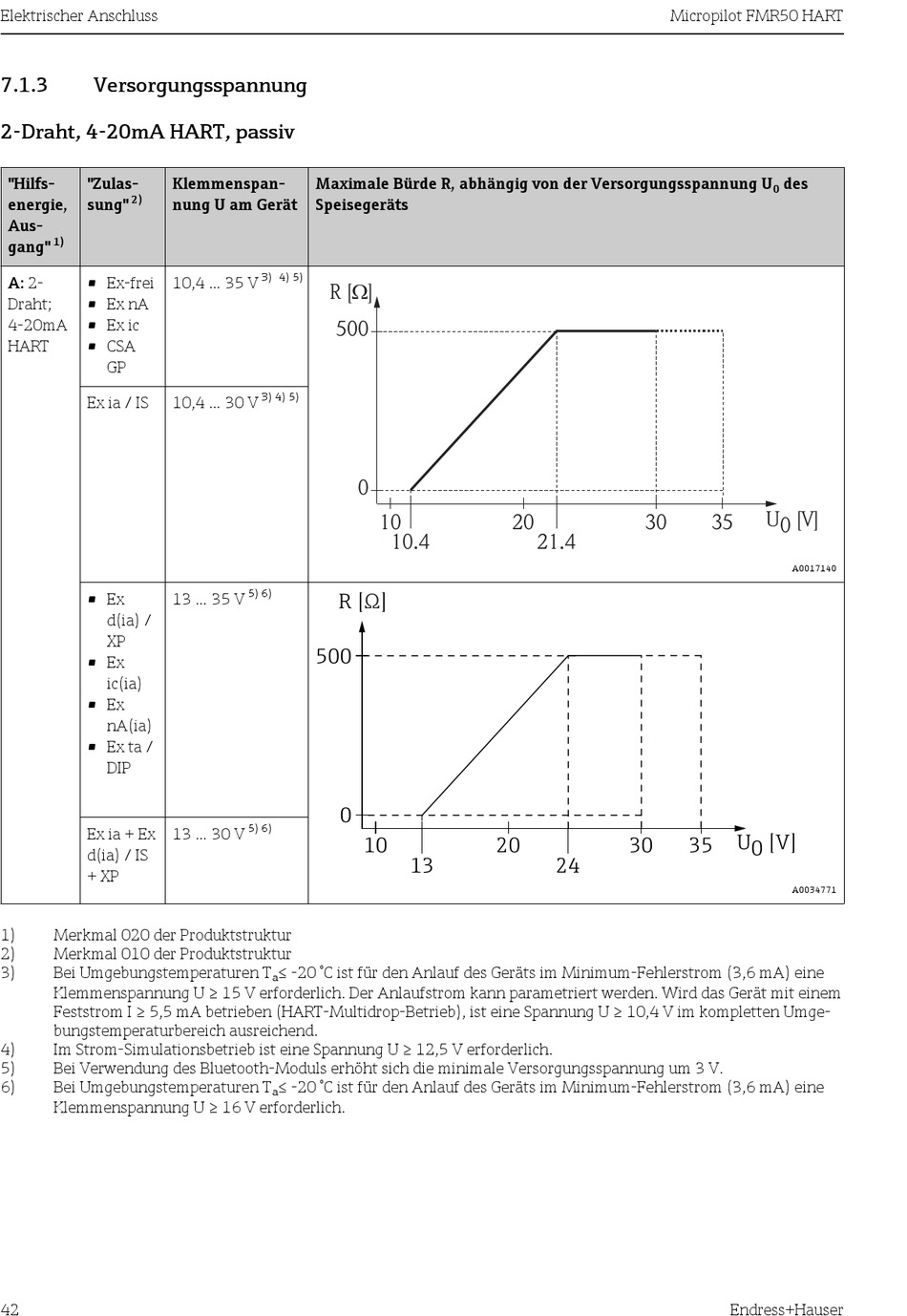

7.1.3

Versorgungsspannung

2-Draht, 4-20mA HART, passiv
"Hilfs- "Zulas-
2)
energie, sung"
Aus-
1)
gang"
A: 2- • Ex-frei
Draht; • Ex nA
4-20mA • Ex ic
HART • CSA
GP
Ex ia / IS
• Ex
d(ia) /
XP
• Ex
ic(ia)
• Ex
nA(ia)
• Ex ta /
DIP
Ex ia + Ex
d(ia) / IS
+ XP
1) Merkmal 020 der Produktstruktur
2) Merkmal 010 der Produktstruktur
3) Bei Umgebungstemperaturen T
Klemmenspannung U ≥ 15 V erforderlich. Der Anlaufstrom kann parametriert werden. Wird das Gerät mit einem
Feststrom I ≥ 5,5 mA betrieben (HART-Multidrop-Betrieb), ist eine Spannung U ≥ 10,4 V im kompletten Umge-
bungstemperaturbereich ausreichend.
4) Im Strom-Simulationsbetrieb ist eine Spannung U ≥ 12,5 V erforderlich.
5) Bei Verwendung des Bluetooth-Moduls erhöht sich die minimale Versorgungsspannung um 3 V.
6) Bei Umgebungstemperaturen T
Klemmenspannung U ≥ 16 V erforderlich.
42
Klemmenspan- Maximale Bürde R, abhängig von der Versorgungsspannung U
nung U am Gerät Speisegeräts
3) 4) 5)
10,4 ... 35 V
R [ ] ?
500
3) 4) 5)
10,4 ... 30 V
5) 6)
13 ... 35 V
R [ ]
500
0
5) 6)
13 ... 30 V
≤ -20 °C ist für den Anlauf des Geräts im Minimum-Fehlerstrom (3,6 mA) eine
a
≤ -20 °C ist für den Anlauf des Geräts im Minimum-Fehlerstrom (3,6 mA) eine
a
0
10 20
10.4
10 20
13
Micropilot FMR50 HART
30
21.4
30 35
24
des
0
U 0 [V]
35
A0017140
U 0 [V]
A0034771
