Micropilot FMR50 HART

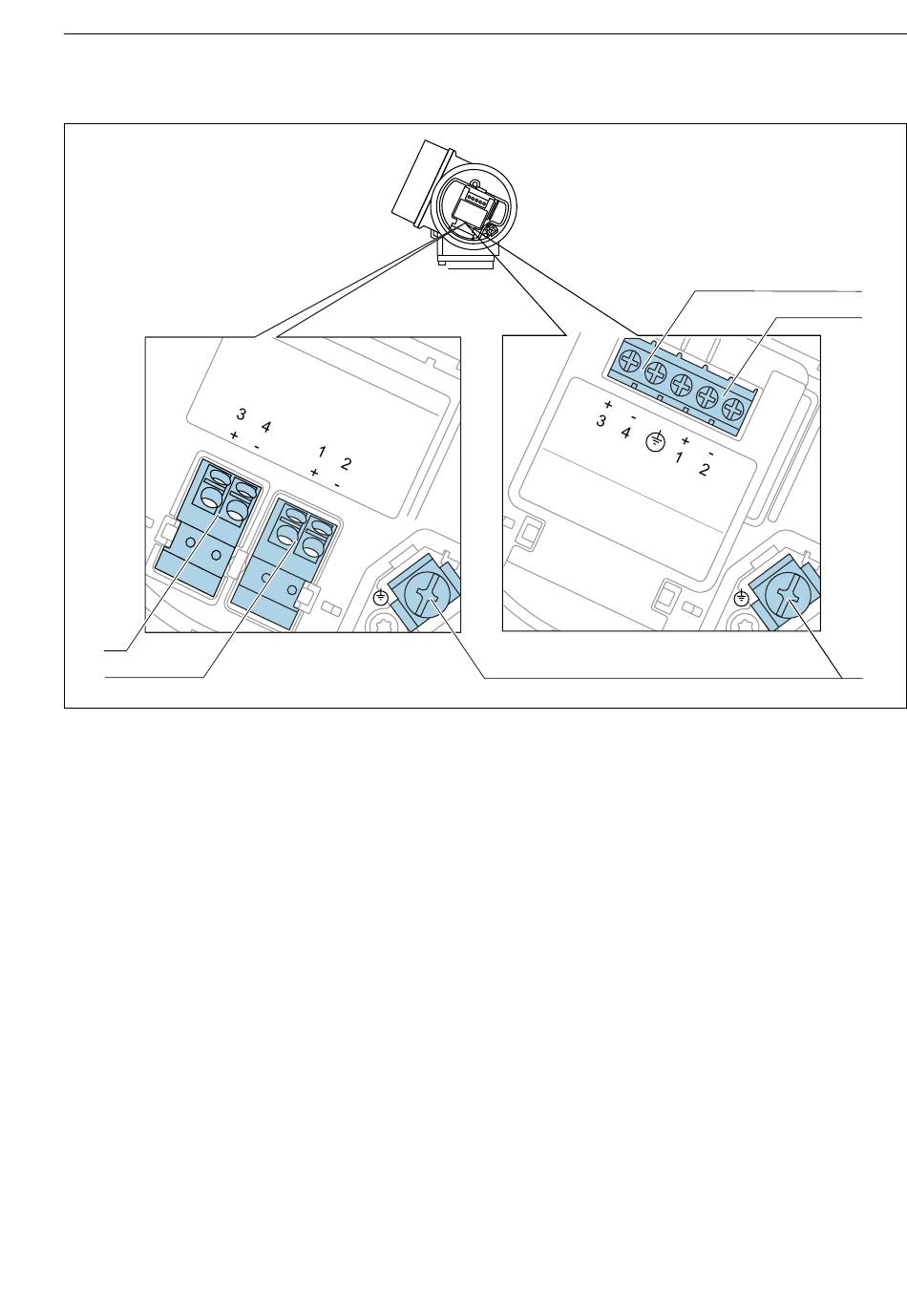

Klemmenbelegung 2-Draht: 4-20 mA HART, 4-20 mA
A
2
1
13
Klemmenbelegung 2-Draht: 4-20 mA HART, 4-20 mA
A
Ohne integrierten Überspannungsschutz
B
Mit integriertem Überspannungsschutz
1
Anschluss Stromausgang 1, 4-20 mA HART passiv: Klemmen 1 und 2, ohne integrierten Überspan-
nungsschutz
2
Anschluss Stromausgang 2, 4-20 mA: Klemmen 3 und 4, ohne integrierten Überspannungsschutz
3
Anschluss Stromausgang 2, 4-20 mA: Klemmen 3 und 4, mit integrierten Überspannungsschutz
4
Anschluss Stromausgang 1, 4-20 mA HART passiv: Klemmen 1 und 2, mit integrierten Überspan-
nungsschutz
5
Anschlussklemme für Kabelschirm
Endress+Hauser
B
Elektrischer Anschluss
3
4
5
A0036500
35
