Objektivanschlüsse
Feste und manuell betätigte Iris-Objektive (nur zum Innengebrauch) erfordern keine
Verdrahtungsanschlüsse.
6.0007 GERMAN
Automatisches Iris-Objektiv

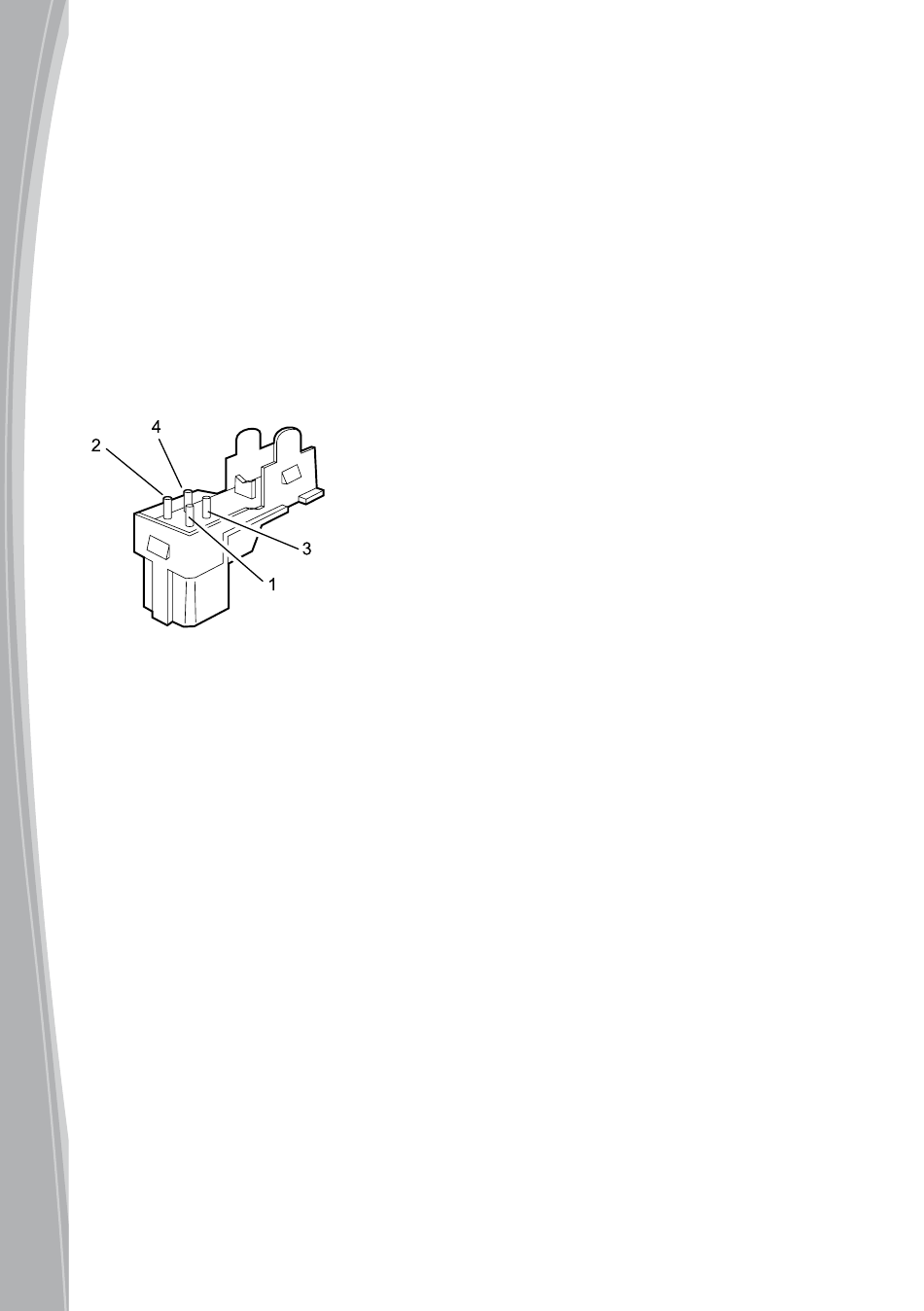

Schließen Sie das automatische Iris-Objektiv an den Vier-Pin-Anschluss an, der sich an der Seite
der Kamera befindet. Ist das Objektiv nicht mit einem DD-Stecker ausgestattet, so ist es mit einem
geeigneten Stecker zu verdrahten. Die Pin-Belegung für den Irisblenden-Antriebsanschluss lautet
wie folgt:
PIN
1
2
3
4
GERMAN 6.0008

DIREKTANTRIEB AUTOMAT.
IRIS-OBJEKTIV
Steuerspule positiv (+)
Steuerspule negativ (-)
Antriebsspule negativ (-)
Antriebsspule positiv (+)
VIDEOANTRIEB AUTOMAT.
IRIS-OBJEKTIV
Nicht belegt
Objektiv - positive Versorgung
Masse
Videoantriebssignal
