Connexions d'Objectifs
Les objectifs à diaphragme à réglage fixe et manuel (uniquement pour utilisation intérieure) ne
nécessitent pas de connexions de câblage.
6.0007
FRENCH
Objectif à diaphragme auto

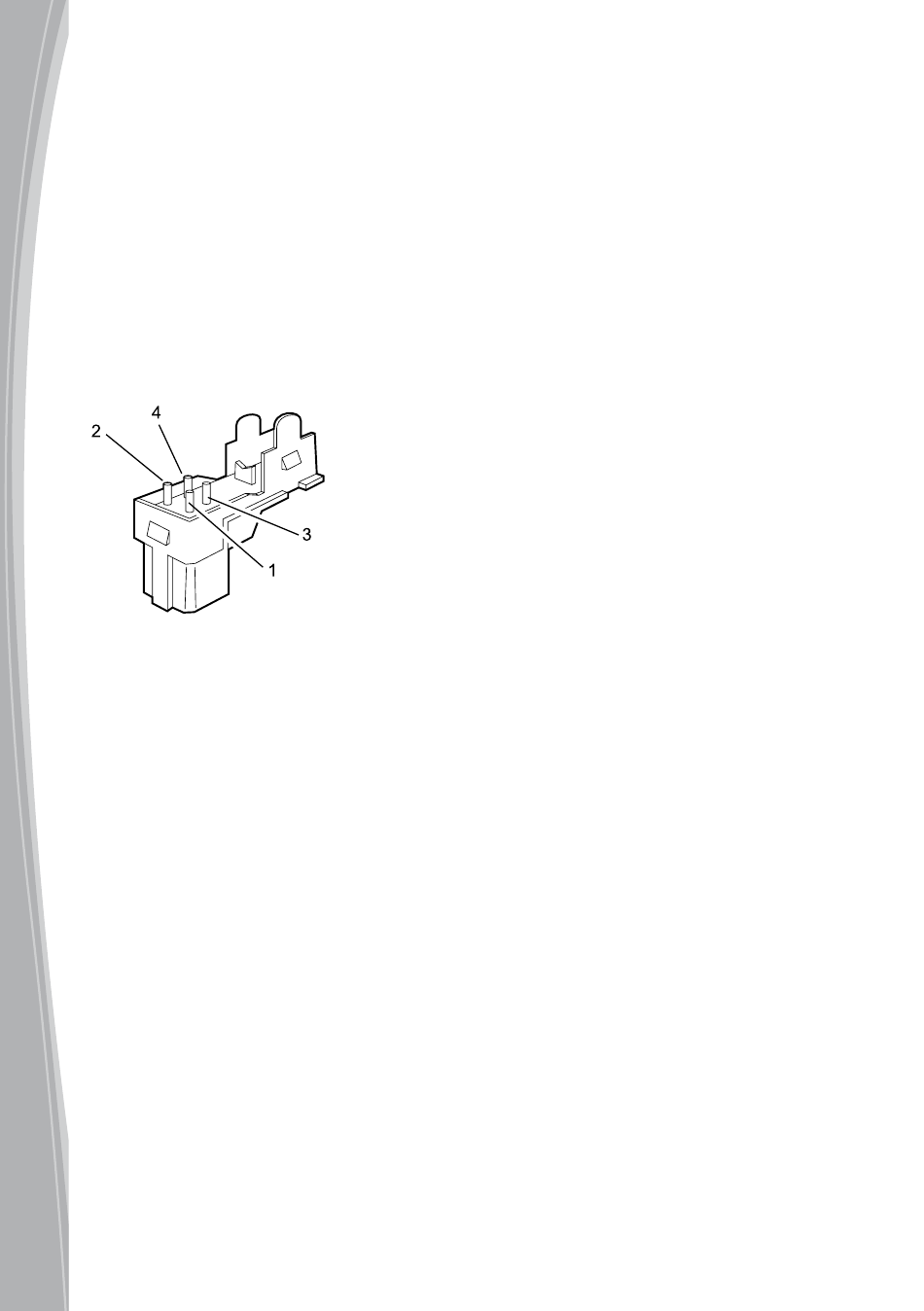

Raccordez l'objectif à diaphragme auto au connecteur à quatre broches se trouvant sur le côté de la
caméra.
Si l'objectif n'est pas équipé d'une prise mâle DD, raccordez l'objectif à une prise mâle appropriée.
Les connexions des broches pour le connecteur de commande de diaphragme sont les suivants:
PIN
1
2
3
4
FRENCH
6.0008
1
DIRECT DRIVE AUTO IRIS LENS
Positif (+) de la bobine de commande
Négatif (-) de la bobine de commande
Négatif (-) de la bobine d'entraînement
Positif (+) de la bobine d'entraînement
VIDEO DRIVE AUTO IRIS LENS
Non utilisé
Alimentation positive de l'objectif
Terre
Signal de commande vidéo
Dedicated Micros ©2007
