deutsch
1
2
3
4
5
6
7

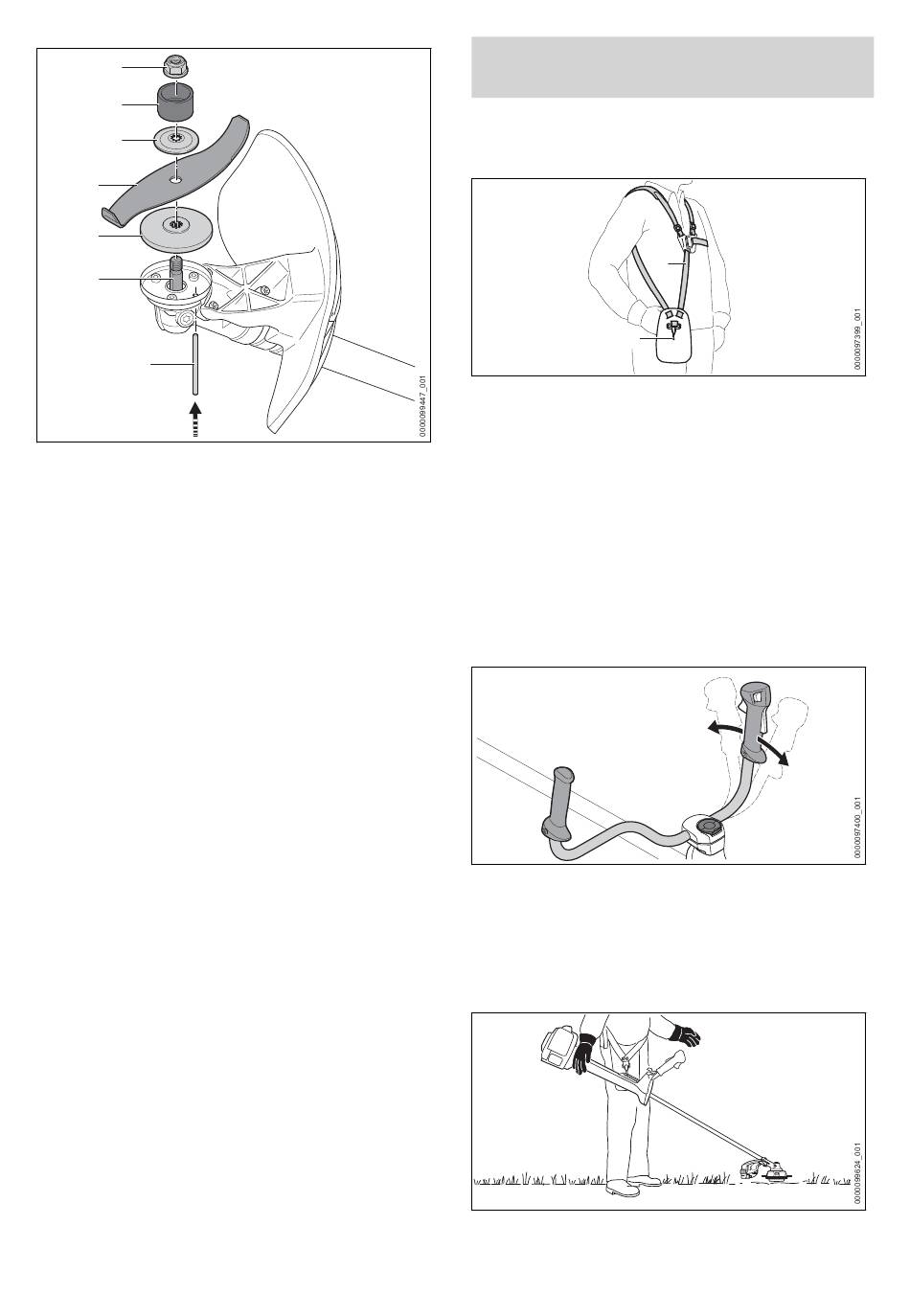

► Druckteller (5) so auf die Welle (6) legen, dass
der kleinere Durchmesser nach oben zeigt.
► Metall-Schneidwerkzeug (4) auf den Drucktel‐
ler (5) legen. Falls ein Häckselmesser verwen‐
det wird: Schneidkanten so ausrichten, dass
sie vom Getriebe weg in Richtung Mutter (1)
zeigen.
► Druckscheibe (3) so auf das Metall-Schneid‐
werkzeug (4) legen, dass die Wölbung nach
oben zeigt.
► Schutzring (2) so auf die Druckscheibe (3)
legen, dass die Öffnung nach oben zeigt.
► Steckdorn (7) bis zum Anschlag in die Boh‐
rung drücken und gedrückt halten.
► Metall-Schneidwerkzeug (4) solange gegen
den Uhrzeigersinn drehen, bis der Steckdorn
(7) einrastet.
Die Welle (6) ist blockiert.
► Mutter (1) gegen den Uhrzeigersinn aufdrehen
und fest anziehen.
► Steckdorn (7) abziehen.
6.4.3 Metall-Schneidwerkzeug abbauen
► Motor abstellen.
► Steckdorn bis zum Anschlag in die Bohrung
drücken und gedrückt halten.
► Metall-Schneidwerkzeug solange im Uhrzei‐
gersinn drehen, bis der Steckdorn einrastet.
Die Welle ist blockiert.
► Mutter im Uhrzeigersinn abdrehen.
► Befestigungsteile, Metall-Schneidwerkzeug
und Druckteller abnehmen.
► Steckdorn abziehen.
14
7 Motorsense für den Benutzer einstellen
7 Motorsense für den Benut‐
zer einstellen
7.1 Doppelschultergurt anlegen
und einstellen
2
► Doppelschultergurt (1) aufsetzen.
► Doppelschultergurt (1) so einstellen, dass sich
der Karabinerhaken (2) etwa eine Handbreit
unterhalb der rechten Hüfte befindet.
7.2

Zweihandgriff einstellen

Der Zweihandgriff kann abhängig von der Kör‐
pergröße des Benutzers in verschiedene Positio‐
nen eingestellt werden.
► Motor abstellen.
► Motorsense an der Lochleiste in den Karabi‐
nerhaken des Tragsystems einhängen.
► Knebelschraube (1) lösen.
► Zweihandgriff (2) in die gewünschte Position
kippen.
► Knebelschraube (1) fest anziehen.
7.3

Motorsense ausbalancieren

Das Schneidwerkzeug muss leicht auf dem
Boden aufliegen.
1
2
1
