Afstelwerkzaamheden

5 Afstelwerkzaamheden
5.1

Instellen van het grijpbereik

Voor een element kan opgetild en verplaatst worden, moet het juiste grijpbereik ingesteld worden.
Voorzichtig bij afstelwerkzaamheden. Kans op verwondingen van de handen!
Gebruik van beschermende handschoenen.→
•
Het instellen van het grijpbereik mag nooit aan beide zijden gelijktijdig
gebeuren.
Het grijpbereik moet altijd eerst aan de ene zijde en dan aan de andere
zijde ingesteld worden.
•

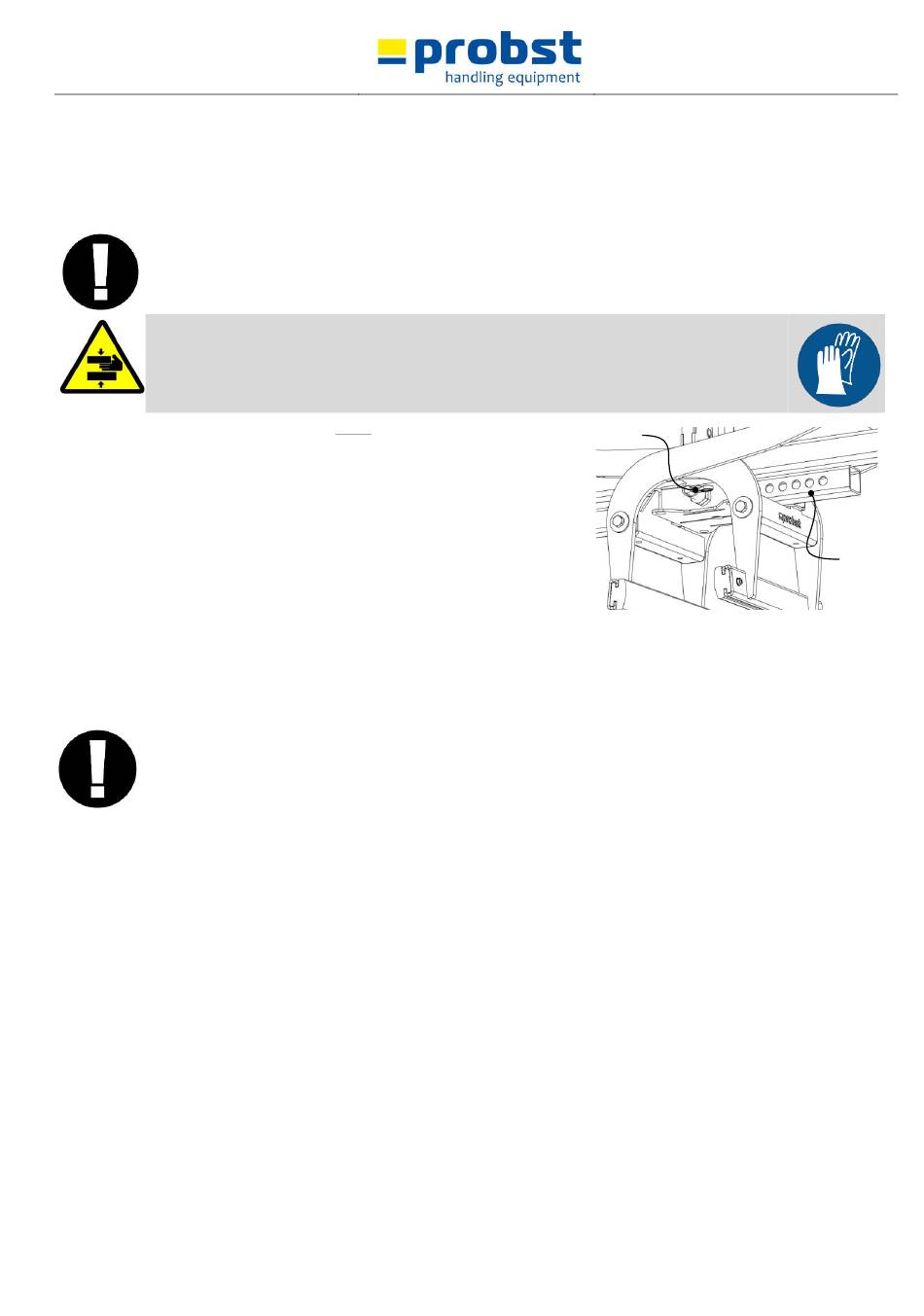

grendelpin (A) naar boven trekken, 180° draaien in de inkeping vastzetten.
•
De rechthoekige buis (B) verschuiven tot het grijpbereik ca. 5 cm groter is
dan het te grijpen element zelf.
•
De grendelpin (A) opnieuw naar boven trekken en 180° draaien.
•
De rechthoekige buis (B) lang genoeg heen en weer schuiven tot de
grendelpin (A) in de juiste opening terechtkomt.,
•
Het instellen van het grijpbereik moet symmetrisch gebeuren, zodat het
te grijpen element kaarsrecht hangt. Dat betekent, dat beide
rechthoekige buizen (B) in de openingen op gelijke hoogte zitten.
Bij het grijpen van L-stenen moet het instellen van het grijpbereik asymmetrisch gebeuren (door het
zwaartepunt van de L-steen, zodat wanneer de steen opgehoffen wordt deze kaarsrecht hangt). Dit
betekent dat bij de beide rechthoekige buizen (B) NIET dezelfde openingen gebruikt mogen worden.
(asymmetrische instelling van tot 2 openingen is toegelaten).
53100364
A
A: grendelpin
B: rechthoekige buis verschuiven tot het
grijpbereik
V3
13 / 19
B
NL
