Afstelwerkzaamheden

Pos: 21 /30 Be dienung u. Ei nstell ungen/00 Über schrift Stufe 2: Einstellung de s Greifber eichs @ 0\mod132_7. docx @ 55 00 @ 1 @ 1

5.1 Instelling van de openingsbreedte

Pos: 22 /99 geräte spez. Modul e/PG3 Galaba u/FT Z-uni 15 und 25/Greifbereichseinstellung FT Z-uni/maxi/multi @ 1\m od27 6_7.docx @ 9368 @ @ 1
Voordat de te grijpen materialen opgetild en verplaatst kunnen worden, moet het gekozen grijpbereik als volgt
ingesteld worden:
●
Bij het instellen van de openingsbreedte/grijpbereik moet de klem op de grond staan.
●
Grijpbereikinstelling moet symmetrisch zijn.
Dit wil zeggen dat de afstand waarin de veergrendel zich bevindt in beide rechthoekige buizen gelijk
moeten zijn.
●
Astap (1) ontgrendelen door het verwijderen van de borgpen (2).
●
Astap (1) telkens bij het bovendeel of grijpbereikinstelling verwijderen en rechthoekige buizen tegen elkaar
schuiven tot het grijpbereik ca. 5 cm groter is dan het te grijpen materiaal zelf.
●
Astap (1) herplaatsen en met borgpen beveiligen (2).
●
Grijpbereikinstelling moet in het algemeen symmetrisch plaatsvinden (via beide rechthoekige buizen met
instelgaten).
●
Voorzichtig bij het instellen van het grijpbereik. Gevaar de handen te verwonden!
●
Defecte veiligheidselementen (zoals splitpennen) moet worden vervangen!
Pos: 23 /99 gerät espez. Module/ PG3 Galabau/F TZ-uni 15 und 25/Ei nstell ung-Ge windesta nge FTZ- uni 15 u. -25 (auc h für maxi 15) @ 1\mod33 5_7.docx @ 9466 @ 2 @ 1

5.2 Openingswijdte

Grijpbereikinstelling moet in het algemeen symmetrisch plaatsvinden (via beide rechthoekige buizen met
instelgaten).
13 / 25
1

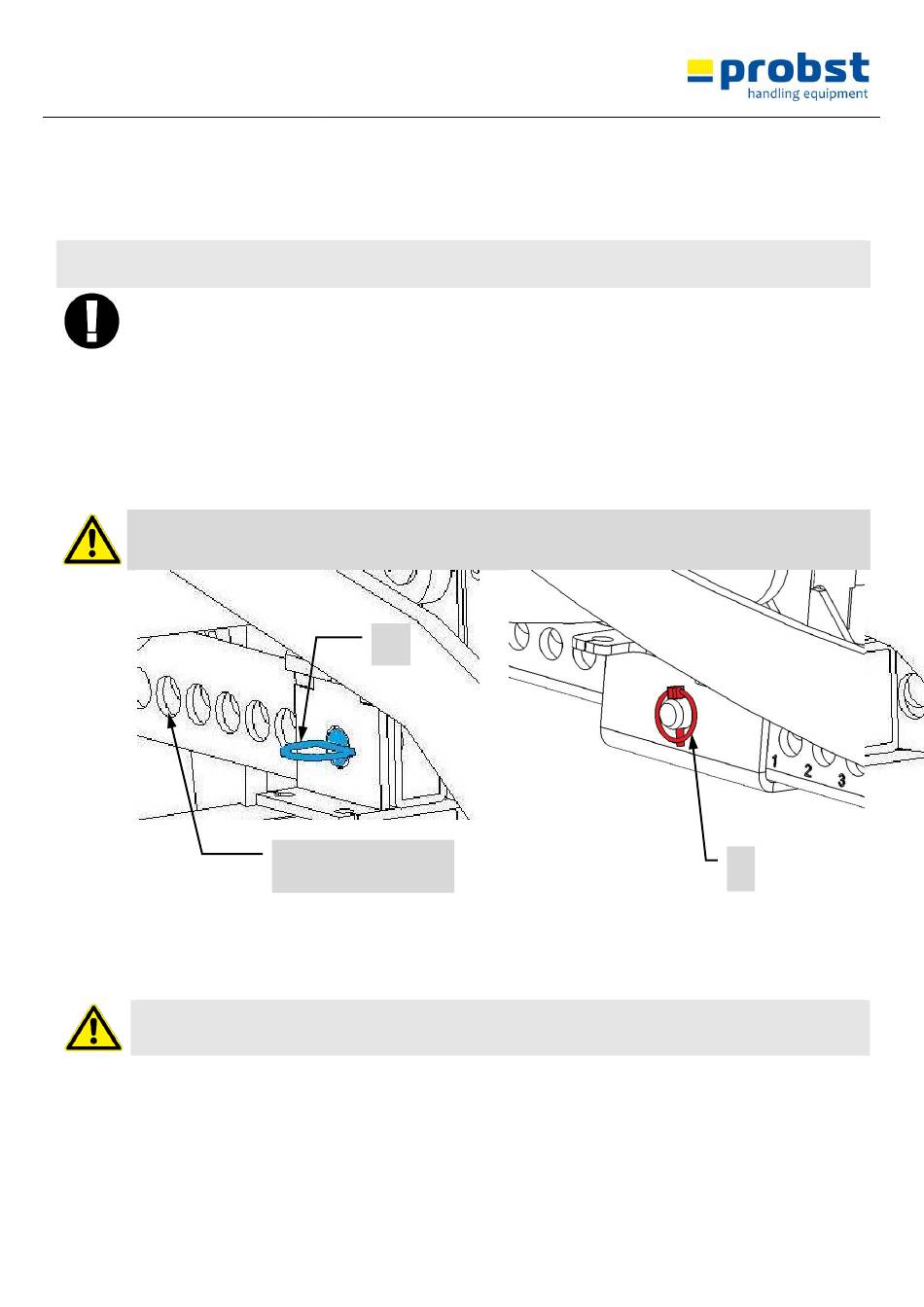

Insteleenheid voor
grijpbereikinstelling
V1
2
