Bedienung

6 Bedienung
6.1 Bedienung für Geräte mit Wechselautomatik
•
Das Gerät wird mit dem Hebezeug/Trägergerät (z.B. Bagger) verbunden.
•
Anhand der zu transportierenden Greifgüter wird an dem Gerät der Greifbereich eingestellt.
•
Mit dem Hebegerät/Trägergerät wird das Gerät über dem Greifgut positioniert und abgesenkt.
•
Sobald das Gerät komplett abgesetzt ist, entriegelt die Wechselautomatik und schließt beim
anschließenden Anheben.
•
Das Greifgut kann nun zum Bestimmungsort transportiert und abgesetzt werden.
•
Sobald das Greifgut abgesetzt ist, verriegelt die Wechselautomatik und das Gerät kann angehoben
werden.
•
Dieses Gerät ist somit ein EIN-MANN-GERÄT.
Ohne Hebezeug/Trägergerät darf das Gerät nur auf ebenem Grund abgestellt werden. Die Greifarme
müssen ausreichend geöffneten sein, um ein sicheres Stehen des Gerätes zu gewährleisten.
Ansonsten besteht Kippgefahr!
Das Gerät ist mit einer Wechselautomatik ausgerüstet, das heißt das ÖFFNEN und SCHLIESSEN der Greifarme erfolgt durch
das Absetzen und Anheben des Gerätes.

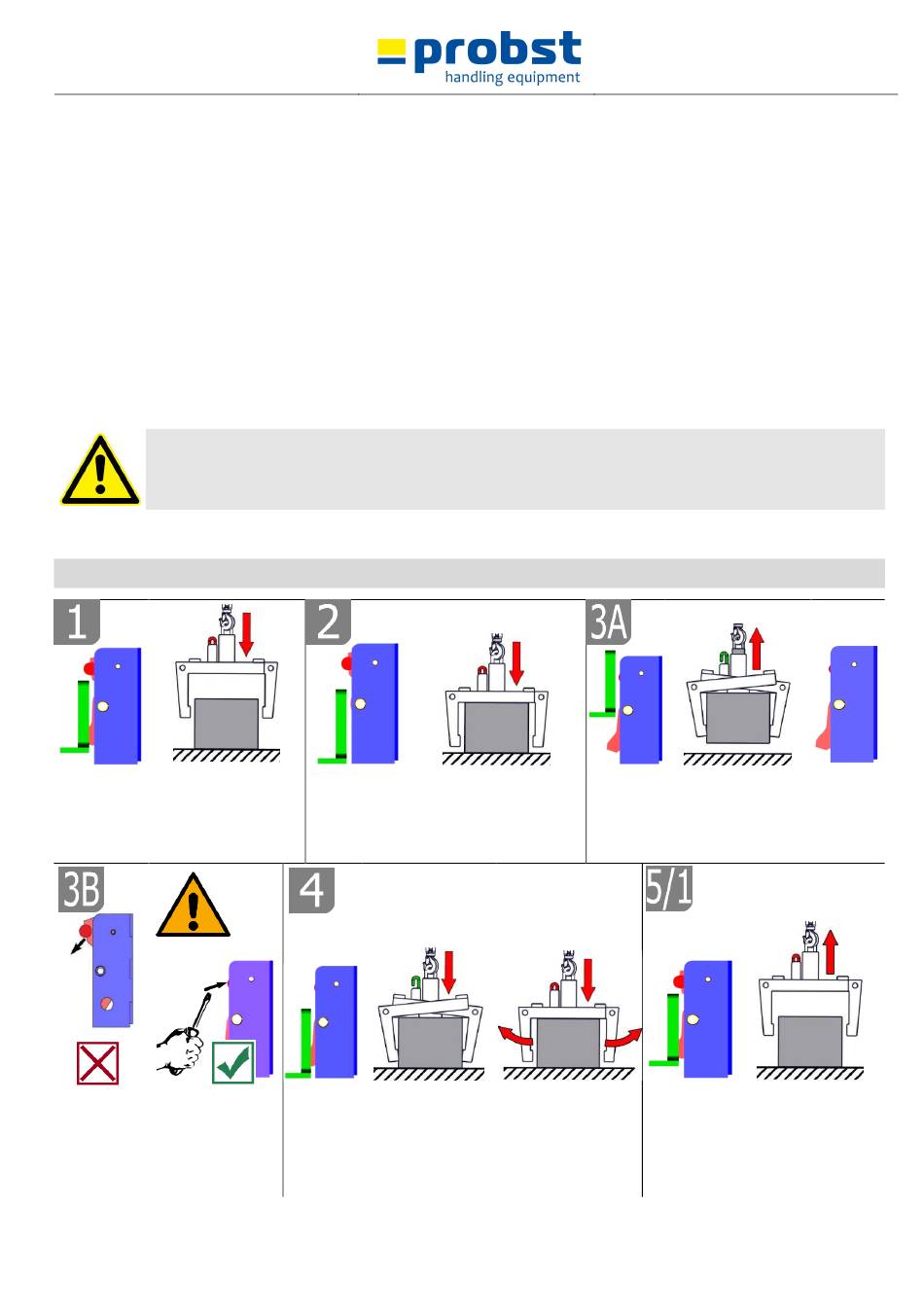

Bildliche Darstellungen der Schaltpositionen der Wechselautomatik:
•Gerät ist durch das Trägergerät
angehoben
•Greifarme sind geöffnet
•Bei Fehlschaltung muss der
Umschalter manuell (z.B. mit
Schraubendreher) wieder zurück
1)
gedrückt werden
53100344
•Gerät wird auf das Greifgut abgesetzt
•Greifarme sind geöffnet
•Gerät ist mit dem Greifgut auf Boden abgesetzt
•Greifarme werden geöffnet
•Gerät wird durch das Trägergerät
angehoben
•Greifgut ist gespannt und kann nun zum
Bestimmungsort transportiert werden
V3
•Gerät ist durch das Trägergerät
angehoben
•Greifarme sind geöffnet
(Abstellposition des Gerätes auf
Boden)
