Einstellungen

5 Einstellungen
5.1

Einstellung des Greifbereichs

Bevor ein Greifgut angehoben und versetzt werden kann, muss die entsprechende Greifbereich eingestellt
werden.
Da sonst nicht gewährleistet ist, dass die Spannkraft zum sicheren Greifen des Greifgutes ausreicht und
das Greifgut könnte abrutschen!
•
Die Einstellung des Greifbereichs darf niemals auf beiden Seiten gleichzeitig erfolgen.
Greifbereich immer zuerst auf der einen u. dann auf der anderen Seite einstellen.
•
Gerät ca. 0,5 m anheben. Greifarme müssen arretiert und geöffnet sein (Wechselautomatik in Position
„leer").
•
Steckbolzen mit Halbring (1) jeweils an der Greifbereichsverstellung (Rechteckrohr) herausziehen und
Rechteckrohre gegeneinander verschieben, bis der Greifbereich ca. 5 cm größer ist als das Greifgut
selbst.
•
Steckbolzen mit Halbring wieder einstecken und mit Klappsplint sichern.
Greifbereichsverstellung muss generell symmetrisch erfolgen.
Das heißt, es muss bei beiden Rechteckrohren jeweils das gleiche Verstellloch verwendet werden.
Vorsicht bei der Einstellung des Greifbereiches. Verletzungsgefahr der Hände!
Schutzhandschuhe verwenden.
•
Defekte Sicherungselemente (Klappsplinte) müssen unbedingt ersetzt werden!

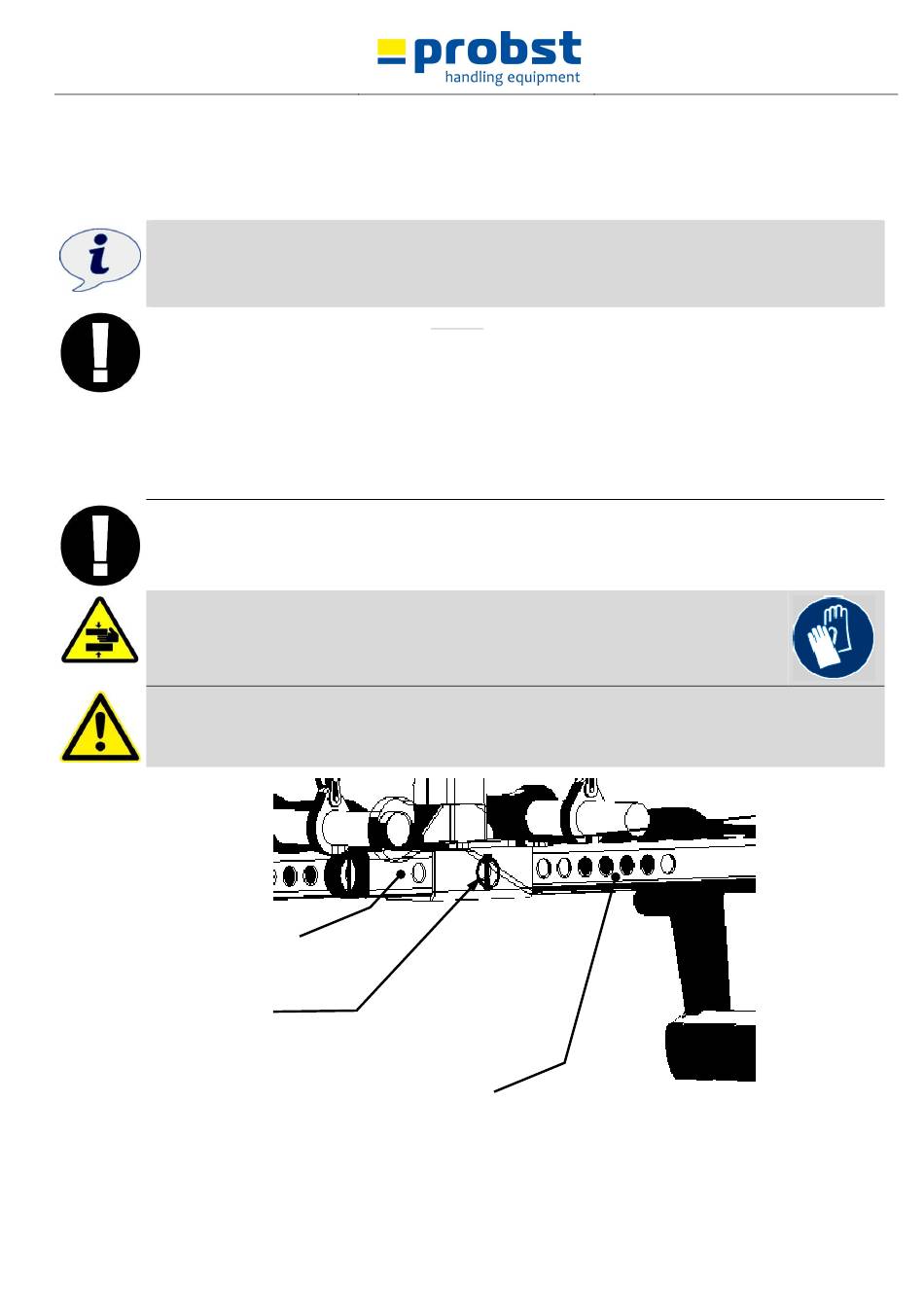

Rechteckrohr mit Verstelllöcher für
Greifbereichsverstellung
Steckbolzen mit Halbring (1)
und Klappsplint
53100344
Rechteckrohr mit Verstelllöcher für
Greifbereichsverstellung
V3
