Montage
b) Ausführung Antrieb doppelt-
wirkend
Bei Anwendungen mit doppeltwirkenden An-
trieben (Typ DAP) oder Anwendungen mit
einfachwirkenden Antrieben (Typ SRP) mit
Teilhubtest muss zusätzlich ein Umkehrver-
stärker montiert werden.
In diesen Fällen ist für die Montage ein spe-
zieller Adapterwinkel (4) erforderlich.
Î Vgl. Bild 5-15
1. Den Adapterblock (1) mit vier Befesti-
gungsschrauben (2) auf die NAMUR-
Schnittstelle des Antriebs montieren.
Î Auf richtigen Sitz der Dichtungen
achten!
2. Mitnehmerrad (3) auf die Welle des An-
triebs montieren. Passende Adapter ver-
wenden (vgl. Tabelle 5-9).
3. Adapterwinkel (4) auf den Adapterblock
(1) setzen und mit den Befestigungs-
schrauben (5) montieren.
Î Auf richtigen Sitz der Dichtungen
achten!
4. Abtaststift am Hebel des Stellungsreglers
in die 90°-Position setzen und festschrau-
ben (vgl. Bild 5-12).
5. Stellungsregler auf dem Adapterwinkel
(1) so ausrichten, dass der Abtaststift in
das Mitnehmerrad (3) des Antriebs
greift.
6. Stellungsregler mit den Befestigungs-
schrauben (6) an den Adapterwinkel (4)
montieren.
5-20
7. Umkehrverstärker Typ 3710 (7) mit den
beiden Führungsbuchsen (8) und der Ab-
schlussplatte (9) mithilfe der zugehörigen
Befestigungsschrauben (10) am Adapter-
winkel montieren.
Î Auf richtigen Sitz der Dichtungen
achten!
8. Entlüftung am Adapterblock entfernen
und mit Verschlussschraube G ¼ ver-
schließen.
9. Bei Funktion doppeltwirkend Wendeplat-
te mit der Beschriftung Doppel, bei Funk-
tion Teilhubtest Wendeplatte mit der Be-
schriftung PST montieren (vgl. Bild 5-14).
Î Auf richtigen Sitz der Dichtungen
achten!

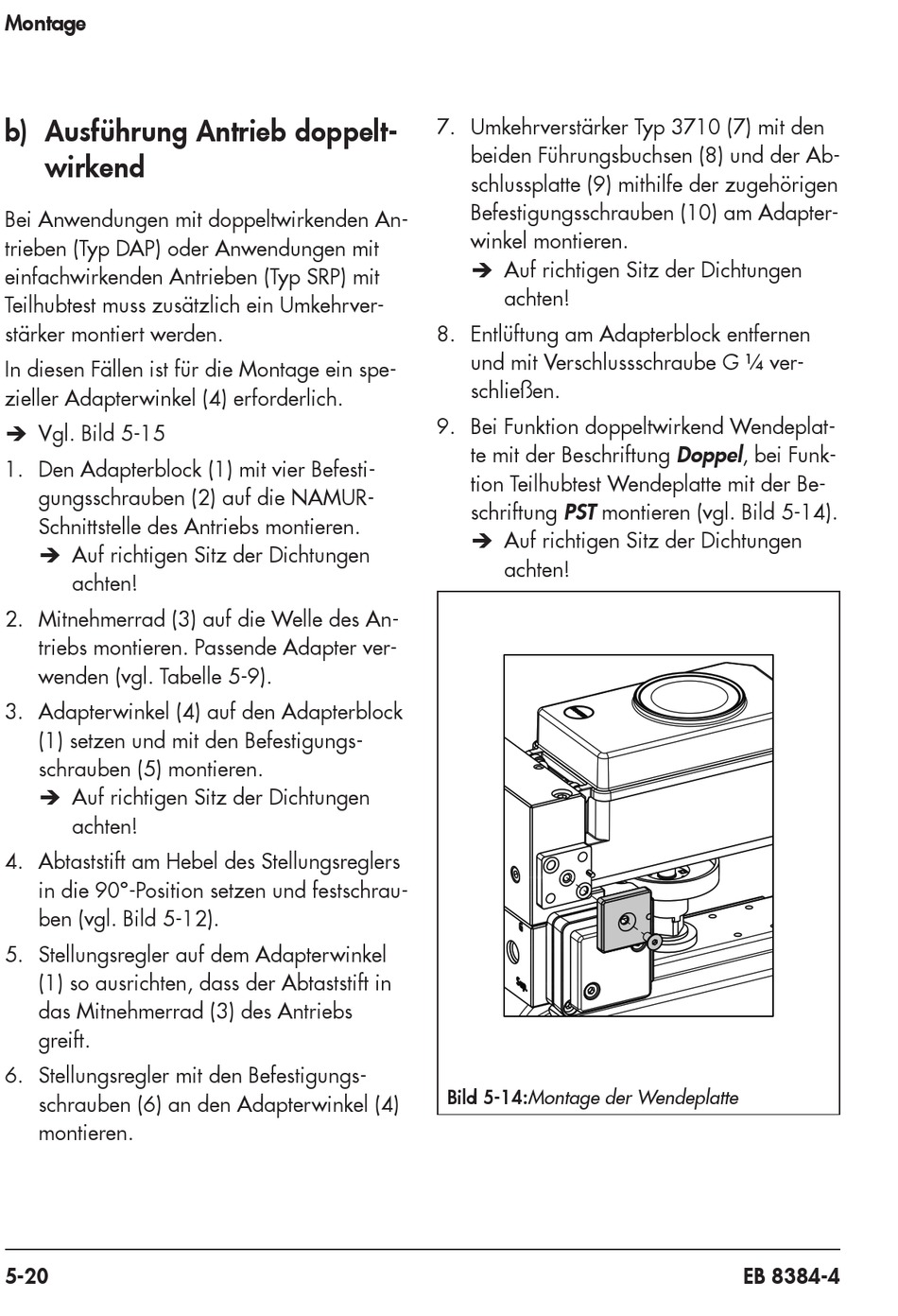

Bild 5-14: Montage der Wendeplatte
EB 8384-4
