Traduction du mode d'emploi original
Les câbles de rallonge ne doivent pas avoir une section inférieure à celle de la tuyauterie en
caoutchouc avec l'abréviation H07RN-F (4G x 1,0 mm²) selon VDE. La fiche et les raccords
doivent être protégés des éclaboussures d'eau.

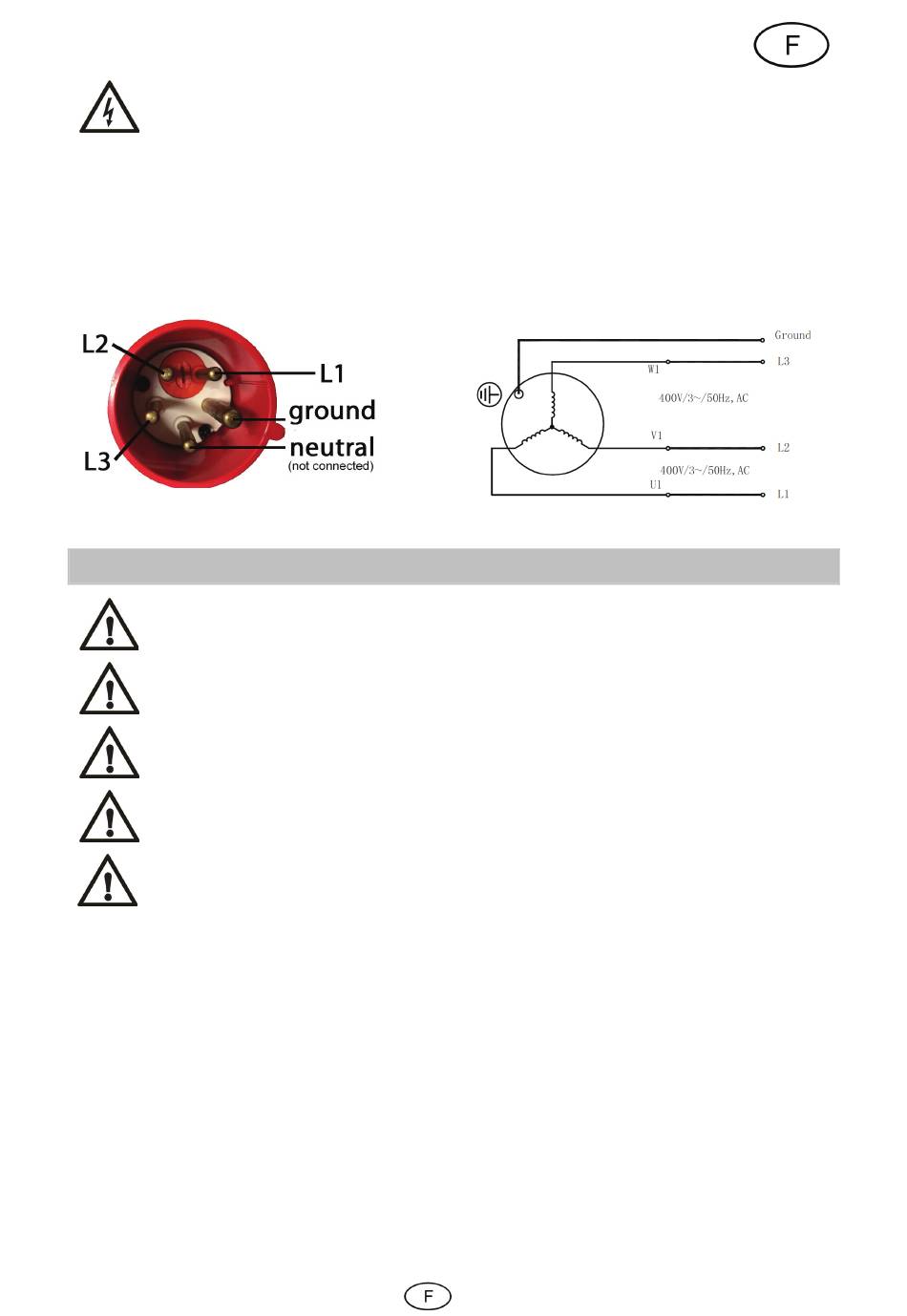

6.1. Schéma de câblage
Le raccordement de la fiche secteur à la conduite de raccordement secteur de cette pompe doit être effectué par
le fabricant ou par une personne disposant d'une qualification similaire. Raccordez U1 (gris) à L1, V1 (noir) à L2,
W1 (marron) à L3 et le câble de mise à la terre (jaune-vert) à de l'alimentation en courant triphasé (fig. 2). Une
fois que le câblage a été réalisé correctement, le rotor de la pompe à eau, du point de vue du raccord de pression
sur le rotor (comme cela est également visible sur la flèche figurant sur le côté inférieur de la pompe) tourne dans
le sens inverse des aiguilles d'une montre. (Si la pompe devait tourner dans le sens des aiguilles d'une montre,
veuillez remplacer les fils de L1 et L2 ou les échanger à l'aide de l'inverseur de phase intégré dans la fiche (fig. 1).
fig.1. 1

7. Mise en service

Pendant le fonctionnement de la pompe il est interdit que des personnes soient dans l'eau.
La pompe ne doit être utilisée que pour les caractéristiques indiquées sur la plaque.
La marche à vide - le fonctionnement de la pompe sans eau - doit être évité parce que la
manque d'eau occasionne la marche à chaud de la pompe et cela peut causer des dégâts.
Vérifiez que les fiches se trouvent dans un endroit sûr où ils sont à l'abri des inondations.
Il est absolument interdit de mettre les mains dans l'ouverture de la pompe quand l'appareil
est branché au réseau.
Avant d'utiliser la pompe, soumettez la pompe à un contrôle visuel (surtout les câbles et la fiche). Assurez-vous
que les vis sont bien serrées et que tous les branchements sont en ordre. Si la pompe est endommagée elle ne
doit pas être utilisée. Dans ce cas faites vérifier la pompe exclusivement par le service après-vente spécialisé.
A chaque mise en marche il faut vérifier que la pompe est installée d'une manière stable et sûre.
Pour faire démarrer la pompe il faut mettre la fiche dans une prise de 400V prise de courant triphasée.
Pour arrêter la pompe enlevez la fiche de la prise.
Les pompes de la série T.I.P. EXTREMA disposent d'une protection intégrée thermique du moteur. En cas de
surcharge le moteur s'éteint automatiquement et redémarre après avoir refroidi.
Pour les causes possibles et la réparation voir chapitre "Entretien et détection des pannes". Remarque : le
fonctionnement avec des fluides
> 50 °C n'est possible que sur le court terme (voir les caractéristiques techniques).
fig.. 2
