L´allacciamento elettrico deve essere dotato di un interruttore differenziale ad alta sensibilitá:
∆ = 30 mA (DIN VDE 0100-739).
I cavi di prolungamento non devono avere una sezione inferiore ai cavi in gomma di tipo
H07RN-F (4G x 1,0 mm²) conformemente a VDE. La spina e gli allacci devono essere protetti
da spruzzi d'acqua.

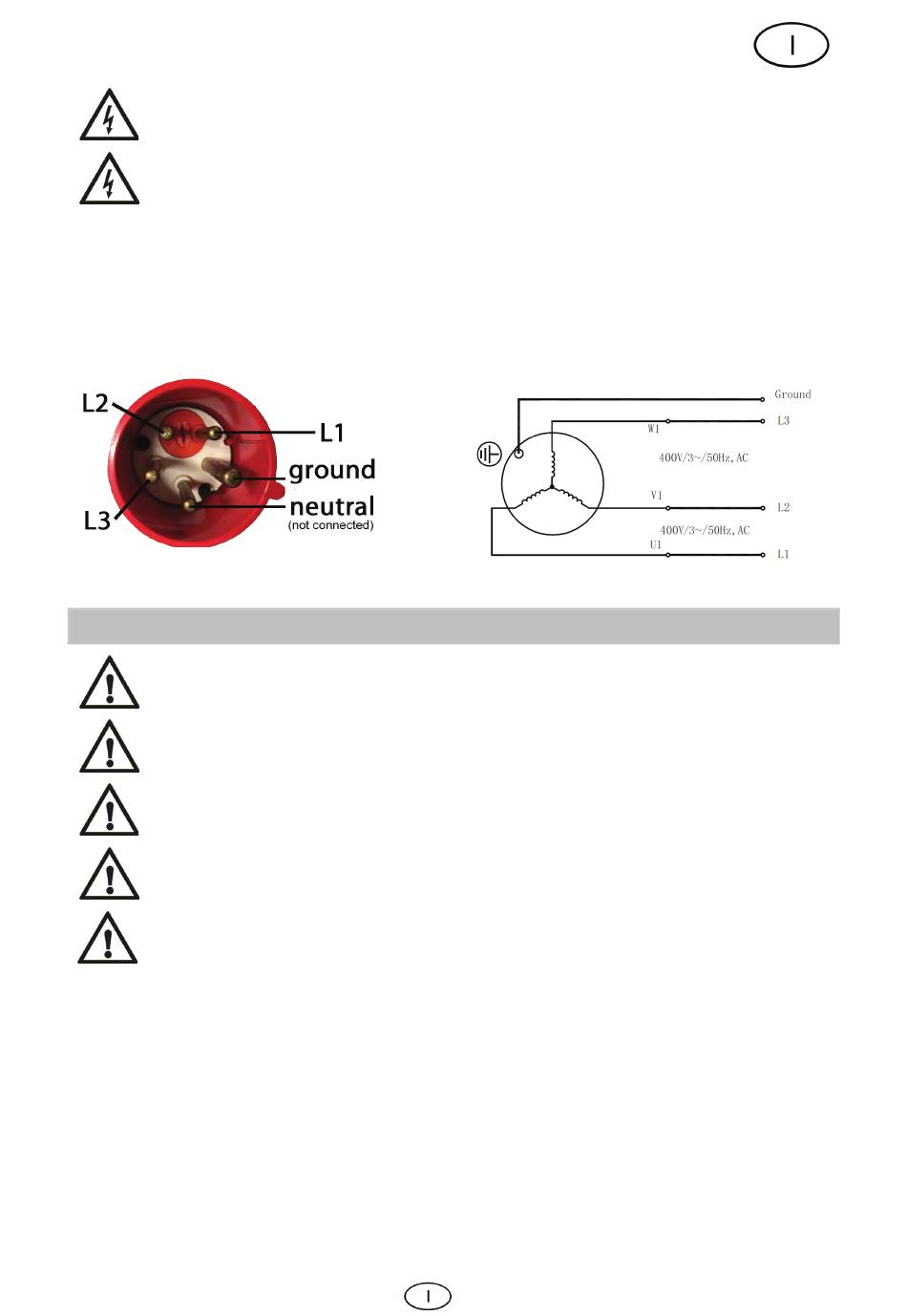

6.1. Schema del circuito
Il collegamento della spina di rete al cavo di collegamento di rete di questa pompa deve essere eseguito dal
produttore o da una persona altrettanto qualificata. Connettere U1 (grigio) a L1, V1 (nero) a L2, W1 (marrone) a
L3 e il cavo di messa a terra (giallo-verde) a dell'alimentazione di corrente trifase (Fig. 2). Dopo un cablaggio
corretto, la girante della pompa idraulica ruota in senso antiorario rispetto al collegamento a pressione sulla
girante (come indicato anche dalla freccia sul fondo della pompa). (Se la pompa dovesse funzionare in senso
orario, si prega di sostituire i fili di L1 e L2 o di invertirli con l'invertitore di fase (Fig. 1) montato nella spina.)
Fig.1. 1

7. Messa in funzione

Durante il funzionamento della pompa nessuno deve trovarsi in acqua.
La pompa deve essere usata esclusivamente come descritto sulla targhetta.
Il funzionamento a secco - la pompa é in funzione senza pompare acqua - deve essere
evitato, poiché la scarsitá o mancanza di acqua provoca il surriscaldamento della pompa, che
potrebbe causare danni notevoli al motore.
Assicurarsi che tutti i connettori elettrici non possano mai venire sommersi.
É assolutamente vietato introdurre le mani nell´apertura della pompa quando il macchinario é
collegato alla corrente elettrica.
Prima di ogni utilizzo controllare la pompa, in particolare i cavi di alimentazione e le spine. Accertarsi che le viti
non siano allentate e che gli tutti attacchi e allacciamenti siano in condizioni perfette. Una pompa danneggiata
non deve essere utilizzata. In caso d guasto la pompa deve essere controllata da personale qualificato.
Al momento di ogni messa in funzione bisogna assolutamente assicurarsi che la pompa sia stata posizionata in
modo sicuro e stabile.
Per la messa in funzione inserire la spina in una presa a presa di corrente trifase di 400V. A funzione ultimata
staccare la spina dalla presa. Le elettropompe della serie pompe ad intervento automatico T.I.P. EXTREMA
dispongono di un dispositivo termico di sicurezza del motore integrato. In caso di sovraccaricamento il motore si
spegne automaticamente per ripartire a raffreddamento completato. Le cause possibili e le relative soluzioni sono
descritte nel capoverso "Manutenzione e suggerimenti in caso di guasto". Si ricorda che il funzionamento con
liquidi ad una temperatura > 50 °C è possibile solo per un breve periodo (v. Specifiche tecniche).
Fig.. 2
