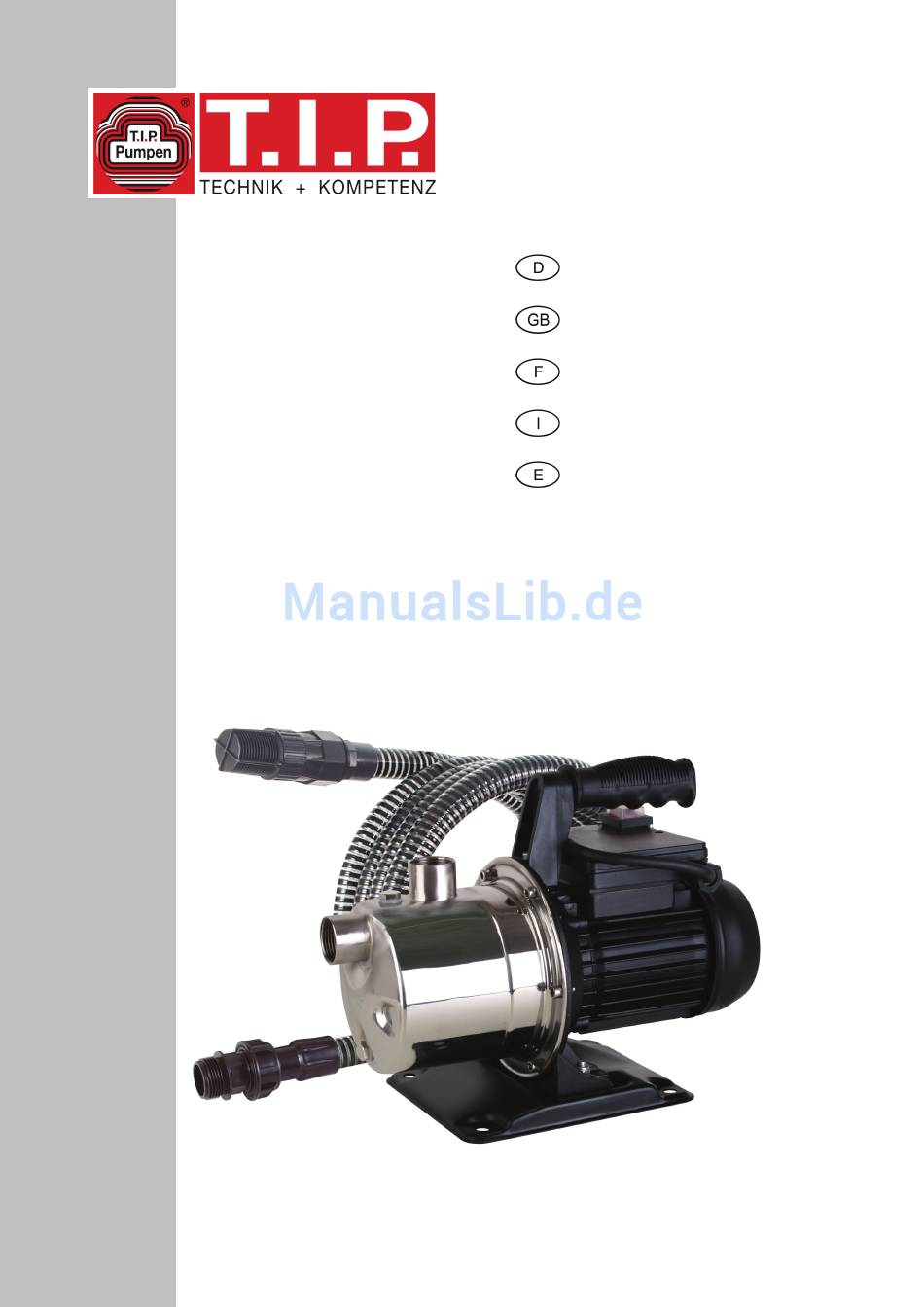

- Seite 1 GP 3600 I + Kit 7m Gebrauchsanweisung GARTENPUMPE Operating Instructions GARDEN PUMP Mode d’emploi POMPE DE JARDIN Istruzioni per l’uso POMPA DA GIARDINO Instrucciones para el manejo BOMBA PARA JARDÍN...
- Seite 2 EG-Konformitätserklärung EC declaration of conformity Wir, die Firma T.I.P. Technische Industrie Produkte GmbH, We, T.I.P. Technische Industrie Produkte GmbH, Siemensstr. Siemensstr. 17, D-74915 Waibstadt, erklären unter alleiniger 17, D-74915 Waibstadt, declare in our sole responsibility that Verantwortung, dass die unten genannten Produkte die the products identified below comply with the basic grundlegenden Anforderungen der nachfolgend aufgeführten requirements imposed by the EU directives specified below...
-
Seite 3: Inhaltsverzeichnis
Liebe Kundin, lieber Kunde, Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes von T.I.P.! Wie alle unsere Erzeugnisse wurde auch dieses Produkt auf der Grundlage neuester technischer Er- kenntnisse entwickelt. Herstellung und Montage des Gerätes erfolgten auf der Basis modernster Pumpentechnik und unter Verwendung zuverlässigster elektrischer bzw. elektronischer und mechani- scher Bauteile, so dass eine hohe Qualität und lange Lebensdauer Ihres neuen Produkts gewährleis- tet sind. -
Seite 4: Technische Daten
Überprüfen Sie das Gerät auf Transportschäden. Im Falle eines Schadens muss der Einzelhändler unverzüglich - spätestens aber innerhalb von 8 Tagen ab Kaufdatum - benachrichtigt werden. 2. Technische Daten Modell GP 3600 I mit Kit Netzspannung / Frequenz 230 V ~ 50 Hz Nennleistung... -
Seite 5: Lieferumfang
Zu den typischen Einsatzgebieten von Gartenpumpen zählen: Befüllung oder Entleerung von Vorrats- behältern, Becken und Teichen; Wasserförderung aus Brunnen oder Zisternen; Abspülen von Terras- sen oder Gehwegen. Das Gerät ist nicht geeignet für den Einsatz in Schwimmbecken und für den Einbau in das öffentliche Trinkwasserversorgungsnetz. -
Seite 6: Installation Der Druckleitung
Der Eingang der Ansaugleitung muss über ein Rückschlagventil (3) mit Ansaugfilter (4) verfügen. Der Filter hält im Wasser befindliche gröbere Schmutzpartikel fern, welche die Pumpe oder das Leitungs- system verstopfen oder beschädigen können. Das Rückschlagventil verhindert ein Entweichen des Drucks nach dem Abschalten der Pumpe. Außerdem vereinfacht es die Entlüftung der Ansaugleitung durch Einfüllen von Wasser. -
Seite 7: Elektrischer Anschluss
6. Elektrischer Anschluss Das Gerät verfügt über ein Netzanschlusskabel mit Netzstecker. Netzanschlusskabel und Netzstecker dürfen nur durch Fachpersonal ausgetauscht werden, um Gefährdungen zu vermeiden. Tragen Sie die Pumpe nicht am Netzanschlusskabel, und benutzen Sie es nicht, um den Netzstecker aus der Steckdose zu ziehen. -
Seite 8: Automatisierung Mit Spezialzubehör
Bei jeder Inbetriebnahme muss genauestens darauf geachtet werden, dass die Pumpe sicher und standfest aufgestellt wird. Das Gerät ist stets auf ebenem Untergrund und in aufrechter Position zu platzieren. Unterziehen Sie die Pumpe vor jeder Benutzung einer Sichtprüfung. Dies gilt insbesondere für die Netzanschlussleitung und den Netzstecker. -
Seite 9: Garantie
In der folgenden Liste sind einige eventuelle Störungen des Geräts, mögliche Ursachen und Tipps zu deren Behebung genannt. Alle genannten Maßnahmen dürfen nur durchgeführt werden, wenn die Pumpe vom Stromnetz getrennt ist. Falls Sie eine Störung nicht selbst beheben können, wenden Sie sich bitte an den Kundendienst bzw. -
Seite 10: Bestellung Von Ersatzteilen
Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern oder zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile gehen in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässig- keit des Herstellers beruhen. Weitergehende Ansprüche bestehen auf Grund der Garantie nicht. Der Garantieanspruch ist vom Käufer durch Vorlage der Kaufquittung nachzuweisen. -
Seite 11: General Safety Information
Dear customer, Congratulation for buying your new device from T.I.P.! Like all our products, this one, too, was developed using the latest technological knowledge. The device was manufactured and assembled on the basis of state-of-the-art pump technology using most reliable electrical or electronic components which ensure a high level of quality and a long life of your new product. -
Seite 12: Technical Data
Please inspect the device for damage occurred during transportation. In case of damage, the retailer has to be informed immediately, at the latest within 8 days after the date of purchase. 2. Technical Data Model GP 3600 I mit Kit Mains voltage / frequency 230 V~ 50 Hz Nominal performance... -
Seite 13: Scope Of Delivery
This garden pump of T.I.P. is intended for private home use only and not for commercial or industrial purposes or for continuous circulating. The pump is not suited to discharge saltwater, faeces, inflammable, etching, explosive or other hazardous liquids. Please observe the max. and min. temperatures of the liquids to be discharged stated in the technical data. -
Seite 14: Electrical Conection
5.3. Installation of the pressure line The pressure line (11) conveys the liquids to be discharged from the pump to the point of withdrawal. To avoid dynamic flow losses, one should use a pressure line having at least the same diameter as the pressure port (5) of the pump. -
Seite 15: Putting Into Operation
7. Putting into operation Please observe the illustrations, too, which are contained as an attachment at the end of the present operating instructions. The numeric and other details included in brackets below refer to these illustrations. Prior to putting the pump into operation for the very first time, the pump housing should be fully vented - i.e. -
Seite 16: Automation With Special Accessories
cooling down. For possible causes and their elimination, please refer to the “Maintenance and troubleshooting” section. 8. Automation with special accessories The present model is capable of rendering the pressure which may be required for automation, should need be. In this context, the term of "automation" means that the liquid being discharged can be used just as if taken from the water mains: Simply by opening or shutting water taps or consumer elements. -
Seite 17: Warranty
MALFUNCTION POSSIBLE CAUSE ELIMINATION 2. The motor is running, The pump housing is not filled with liquid. Fill the pump housing with liquid (please refer to but the pump is not ”Putting into operation” section). discharging any Air penetrates into the intake line. Check to make sure that: liquid. -
Seite 18: How To Order Spare Parts
3. In case you have to take or send in your defective device for repair, please remove any attached parts which do not belong to the original condition of the device. If any attached parts of this kind should be missing upon the return of the device, we shall not be liable for them. 11. - Seite 19 Chère cliente, cher client, Félicitations pour votre achat de ce produit T.I.P. ! Comme tous les produits T.I.P., ce produit a éte développé en prenant compte des toutes dernières connaissances. La production et le montage de ce produit se font sur la base de la technologie des pompes la plus moderne et en utilisant des composants électriques, électroniques ou mécaniques les plus fiables pour garantir la haute qualité...
-
Seite 20: Données Techniques
Vérifiez que la pompe n’ait pas subi de dommage au cours du transport. En cas de dommages éventuels, prévenez le distributeur sous huitaine à compter de la date d’achat. 2. Données techniques Modèle GP 3600 I mit Kit Tension de réseau/ Fréquence 230 V~ 50 Hz Puissance absorbée... -
Seite 21: Volume De Livraison
Les domaines d’emploi typiques sont: remplissage et vidange de réservoirs, bassins et étangs, refoulement des puits et des cisternes, nettoyage des terrasses et trottoirs. L'appareil n'est pas conçu pour être utilisé dans des piscines ou pour être monté dans le réseau d'alimentation en eau potable. -
Seite 22: Installation Fixe
soupape de retenue empêche l’évasion de la pression après l’arrêt de la pompe. En outre, il facilite l’aération du tuyau d’aspiration par remplissage d’eau. La soupape de retenue avec filtre d’aspiration - c’est-á-dire la tête d’aspiration - doit être au minimum 0,3 m sous la surface du liquide pompé (HI). Cela empêche l’aspiration de l’air. -
Seite 23: Mise En Service
Utilisez uniquement une rallonge dont la section (3 x 1,0 mm²) et la gaine en caoutchouc correspondent au moins à celles du câble de raccordement de l'appareil (voir les « Caractéristiques techniques », version du câble) et présentant le marquage correspondant conformément à la norme VDE. La fiche secteur et les couplages doivent être protégés contre les projections. -
Seite 24: Automatisation Avec Accessoires Spéciaux
Si la pompe n’est pas utilisée pedant des longues périodes, il faut répéter toutes les opérations décrites ci-dessus avant de la faire redémarrer. Les pompes de la série T.I.P. GP disposent d’une protection intégrée thermique du moteur. En cas de surcharge le moteur s’éteint automatiquement et redémarre après avoir refroidi. -
Seite 25: Garantie
PANNES CAUSE POSSIBLE SOLUTIONS 2. Le moteur tourne La boîte de la pompe n’est pas remplie. Remplissez d’eau la boîte de la pompe mais la pompe ne (voir 6. Mise en service). refoule pas de Entrée d’air par le tuyau d’aspiration. Vérifiez que: liquide. -
Seite 26: Commande Des Pièces De Rechange
3. Avant d’envoyer votre appareil, enlevez tous les accessoires qui ne font pas partie des composants originaux fournis avec la pompe. Nous n’endossons pas la responsabilité au cas où ces accessoires manquent à la remise de la pompe. 11. Commande des pièces de rechange La méthode la plus simple de commander les pièces de rechange est par internet. -
Seite 27: Norme Di Sicurezza Generali
Gentile Cliente, Complimenti per l´acquisto del Suo nuovo prodotto T.I.P.! Come ogni nostro prodotto anche questo é concepito sulla base delle ultime conoscenze tecnologiche. Fabbricazione e montaggio del macchinario rispondono alle piú moderne tecniche di pompaggio e con l´ulitilizzo dei piú affidabili componenti elettrici, elettronici e meccanici vengono assicurate al Suo nuovo prodotto un´ottima qualitá... -
Seite 28: Dati Tecnici
Controllare che il macchinario non abbia subìto danni durante il trasporto. In caso di danno informare immediatamente il rivenditore - al piú tardi entro 8 giorni dalla data d´acquisto. 2. Dati tecnici Modello GP 3600 I mit Kit Tensione rete/frequenza 230 V~ 50 Hz Potenza nominale... -
Seite 29: Contenuto Della Confezione
I tipici campi di impiego delle pompe da giardino sono: riempimento e svuotamento di serbatoi, vasche e laghetti; approvigionamento idrico da pozzi o cisterne; sciacquatura di terrazze o sentieri. L'apparecchio non è adatto per essere impiegato in piscine e per essere montato nella rete idrica pubblica. -
Seite 30: Installazione Fissa
di aspirazione - deve trovarsi almeno 0,3 m sotto la superficie del liquido da pompare (HI). Questo impedisce che venga aspirate dell´aria. Accertarsi inoltre di una debita distanza tra conduttura di aspirazione e terreno, riva di torrenti, fiumi, laghetti ecc. onde evitare l´aspirazione di pietre, piante ecc. -
Seite 31: Messa In Funzione
Utilizzare un cavo di prolunga la cui sezione (3 x 1,0 mm²) e guaina di protezione in gomma corrisponda almeno al cavo di collegamento dell'apparecchio (v. "Specifiche tecniche", esecuzione dei cavi) e che sia provvisto della marcatura corrispondente secondo VDE. Spine e innesti devono essere protetti contro gli spruzzi d'acqua. 7. -
Seite 32: Automatizzazione Con Accessori Speciali
intervenire nuovamente sull´interruttore di accensione/spegnimento. Dispositivi di blocco presenti nella condotta forzata possono essere quindi richiusi. Se la pompa rimane inutilizzata per molto tempo, tale procedura deve essere ripetuta come appena descritto. Le elettropompe della serie pompe ad intervento automatico T.I.P. GP dispongono di un dispositivo termico di sicurezza del motore integrato. -
Seite 33: Garanzia
GUASTO CAUSE POSSIBILI RIMOZIONE 2. Il motore funziona Il serbatoio della pompa non e´ riempito di Riempire il serbatoio della pompa di liquido ma la pompa non liquido. (vedi capoverso „Messa in funzione“). convoglia liquido. Infiltrazioni d´aria nella conduttura di Controllare ed accertarsi che: aspirazione. -
Seite 34: Ordinazione Di Pezzi Di Ricambio
3. Prima di portare o spedire il macchinario in riparazione, si prega di smontare i componenti aggiunti che non appartengono alla situazione originale dello stesso. Non si risponde di eventuale mancata restituzione di tali componenti al momento della riconsegna del macchinario. 11. -
Seite 35: Instrucciones Generales De Seguridad
Estimados clientes, ¡Felicitaciones por la compra de este nuevo dispositivo de T.I.P.! Al igual que todos nuestros productos, este producto ha sido elaborado a base de los últimos conocimientos técnicos. La fabricación y el montaje del dispositivo han sido hechos a base de la más reciente tecnología, y con la utilización de piezas confiables eléctricas y electrónicas respectivamente y de componentes mecánicos, de modo que están garantizados una alta calidad y una larga duración de función de su nuevo producto. -
Seite 36: Datos Técnicos
Compruebe si el dispositivo muestra daños de transporte. En caso de daños, el minorista debe ser informado inmediatamente - pero a más tardar dentro de 8 días a partir de la fecha de compra. 2. Datos técnicos Modelo GP 3600 I mit Kit Tensión / Frecuencia 230 V~ 50 Hz Potencia nominal 650 vatios Tipo de protección... -
Seite 37: Volumen De Suministro
Las típicas áreas de aplicación de bombas para el jardín son: Relleno o vacío de depósitos, balsas y estanques; bombeo de agua de pozos o cisternas; lavado de terrazas o aceras. El aparato no es apto para su uso en piscinas ni para su instalación en la red pública de abastecimiento de agua potable. -
Seite 38: Instalación Fija
escape de presión después de desconectar la bomba. Fuera de eso simplifica la purga de aire del tubo de aspiración por medio del envase de agua. La válvula de retención con filtro de aspiración - o sea la abertura del tubo de aspiración - debe encontrarse por mínimo 0,3 m debajo de la superficie del líquido a bombear (HI). -
Seite 39: Puesta En Marcha
Utilice únicamente un cable de extensión cuya sección (3 x 1,0 mm²) y envoltura de goma se corresponda como mínimo con los de un cable de conexión del aparato (véase "Datos técnicos", ejecución del cable) y que esté identificado con las abreviaturas de referencia correspondientes de la norma VDE. -
Seite 40: Automatización Con Accesorio Especial
Ponga el enchufe en una toma de corriente alterna con 230 V. Apríete el interruptor / disyunctor para poner en marcha la bomba. Si el líquido es bombeado uniformemente y sin mezcla de aire, el sistema está preparado. Para apagar la bomba apríete nuevamente el interruptor / disyunctor. Los mecanismos de cierre presentes en el tubo de presión pueden ser nuevamente cerrados. -
Seite 41: Garantía
Interrupción Causas posibles Eliminación 2. El motor funciona, La cápsula de la bomba no está llenada de Llene la cápsula de la bomba con líquido pero la bomba no líquido. (véase párrafo “Puesta en marcha”). bombea ningún Penetración de aire en el tubo de aspiración. Controle y garantize que: líquido. -
Seite 42: Pedido De Piezas De Repuesto
3. Antes que efectue el envío del dispositivo defecto, quite por favor todos los accesorios añadidos que no corresponden con el estado original del dispositivo. A la hora de la devolución el fabricante no asume la responsabilidad en caso de la posible pérdida de estos accesorios añadidos. 11. - Seite 43 Anhang: Annex: Annexe: Appendice: Apéndice: Abbildungen Illustrations Illustrations Illustrazioni Imagenes GP 3600 I + Kit...
- Seite 44 Funktionsteile / Details Sauganschluss Absperrventil * 13 Grundplatte Ansaugleitung Pumpengehäuse 14 Netzanschlusskabel Rückschlagventil Einfüllöffnung für Wasser 15 Ein- u. Ausschalter Ansaugfilter 10 Ablassöffnung für Wasser 16 Anschlussstück Druckanschluss 11 Druckleitung * Rückschlagventil * 12 Tragegriff HA: Ansaughöhe HI: Abstand zwischen Wasseroberfläche und Eingang der Ansaugleitung (min. 0,3 m) * nicht im Lieferumfang enthalten Functional parts / Details Suction port...
- Seite 45 T.I.P. Technische Industrie Produkte GmbH Siemensstraße 17 D – 74915 Waibstadt / Germany service@tip-pumpen.de www.tip-pumpen.de...
