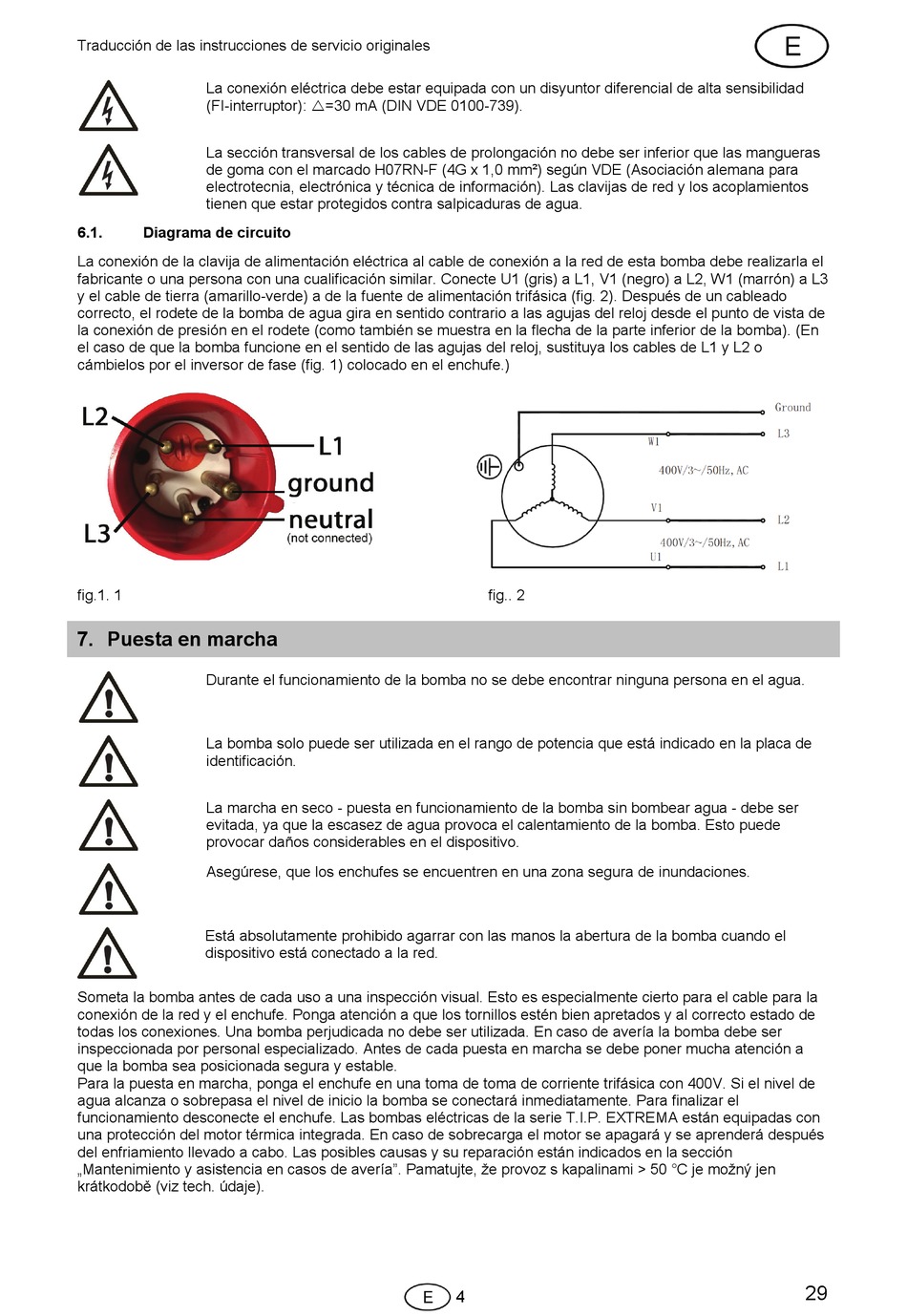

Diagrama De Circuito; Puesta En Marcha - T.I.P. EXTREMA 700/16-3 IX Original-Gebrauchsanweisung

Traducción de las instrucciones de servicio originales
La conexión eléctrica debe estar equipada con un disyuntor diferencial de alta sensibilidad
(FI-interruptor): =30 mA (DIN VDE 0100-739).
La sección transversal de los cables de prolongación no debe ser inferior que las mangueras
de goma con el marcado H07RN-F (4G x 1,0 mm²) según VDE (Asociación alemana para
electrotecnia, electrónica y técnica de información). Las clavijas de red y los acoplamientos
tienen que estar protegidos contra salpicaduras de agua.
6.1.

Diagrama de circuito

La conexión de la clavija de alimentación eléctrica al cable de conexión a la red de esta bomba debe realizarla el
fabricante o una persona con una cualificación similar. Conecte U1 (gris) a L1, V1 (negro) a L2, W1 (marrón ) a L3
y el cable de tierra (amarillo-verde) a de la fuente de alimentación trifásica (fig. 2). Después de un cableado
correcto, el rodete de la bomba de agua gira en sentido contrario a las agujas del reloj desde el punto de vista de
la conexión de presión en el rodete (como también se muestra en la flecha de la parte inferior de la bomba). (En
el caso de que la bomba funcione en el sentido de las agujas del reloj, sustituya los cables de L1 y L2 o
cámbielos por el inversor de fase (fig. 1) colocado en el enchufe.)
fig.1. 1

7. Puesta en marcha

Durante el funcionamiento de la bomba no se debe encontrar ninguna persona en el agua.
La bomba solo puede ser utilizada en el rango de potencia que está indicado en la placa de
identificación.
La marcha en seco - puesta en funcionamiento de la bomba sin bombear agua - debe ser
evitada, ya que la escasez de agua provoca el calentamiento de la bomba. Esto puede
provocar daños considerables en el dispositivo.
Asegúrese, que los enchufes se encuentren en una zona segura de inundaciones.
Está absolutamente prohibido agarrar con las manos la abertura de la bomba cuando el
dispositivo está conectado a la red.
Someta la bomba antes de cada uso a una inspección visual. Esto es especialmente cierto para el cable para la
conexión de la red y el enchufe. Ponga atención a que los tornillos estén bien apretados y al correcto estado de
todas los conexiones. Una bomba perjudicada no debe ser utilizada. En caso de avería la bomba debe ser
inspeccionada por personal especializado. Antes de cada puesta en marcha se debe poner mucha atención a
que la bomba sea posicionada segura y estable.
Para la puesta en marcha, ponga el enchufe en una toma de toma de corriente trifásica con 400V. Si el nivel de
agua alcanza o sobrepasa el nivel de inicio la bomba se conectará inmediatamente. Para finalizar el
funcionamiento desconecte el enchufe. Las bombas eléctricas de la serie T.I.P. EXTREMA están equipadas con
una protección del motor térmica integrada. En caso de sobrecarga el motor se apagará y se aprenderá después
del enfriamiento llevado a cabo. Las posibles causas y su reparación están indicados en la sección
„Mantenimiento y asistencia en casos de avería". Pamatujte, že provoz s kapalinami > 50 °C je možný jen
krátkodobě (viz tech. údaje).
fig.. 2
4
