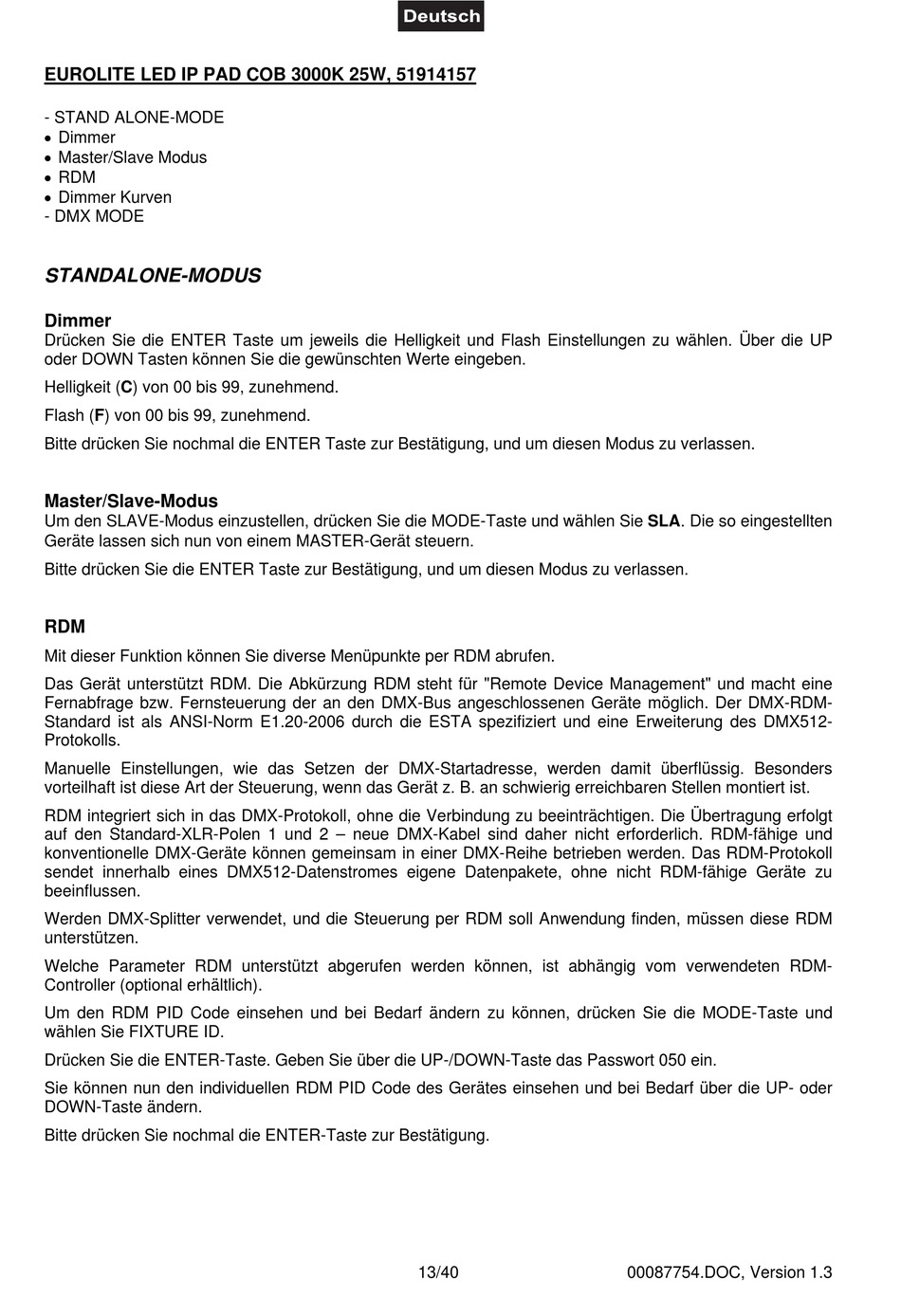

EUROLITE LED IP PAD COB 3000K 25W, 51914157

- STAND ALONE-MODE
 Dimmer
 Master/Slave Modus
 RDM
 Dimmer Kurven
- DMX MODE

STANDALONE-MODUS

Dimmer
Drücken Sie die ENTER Taste um jeweils die Helligkeit und Flash Einstellungen zu wählen. Über die UP
oder DOWN Tasten können Sie die gewünschten Werte eingeben.
Helligkeit (C) von 00 bis 99, zunehmend.
Flash (F) von 00 bis 99, zunehmend.
Bitte drücken Sie nochmal die ENTER Taste zur Bestätigung, und um diesen Modus zu verlassen.
Master/Slave-Modus
Um den SLAVE-Modus einzustellen, drücken Sie die MODE-Taste und wählen Sie SLA. Die so eingestellten
Geräte lassen sich nun von einem MASTER-Gerät steuern.
Bitte drücken Sie die ENTER Taste zur Bestätigung, und um diesen Modus zu verlassen.
RDM
Mit dieser Funktion können Sie diverse Menüpunkte per RDM abrufen.
Das Gerät unterstützt RDM. Die Abkürzung RDM steht für "Remote Device Management" und macht eine
Fernabfrage bzw. Fernsteuerung der an den DMX-Bus angeschlossenen Geräte möglich. Der DMX-RDM-
Standard ist als ANSI-Norm E1.20-2006 durch die ESTA spezifiziert und eine Erweiterung des DMX512-
Protokolls.
Manuelle Einstellungen, wie das Setzen der DMX-Startadresse, werden damit überflüssig. Besonders
vorteilhaft ist diese Art der Steuerung, wenn das Gerät z. B. an schwierig erreichbaren Stellen montiert ist.
RDM integriert sich in das DMX-Protokoll, ohne die Verbindung zu beeinträchtigen. Die Übertragung erfolgt
auf den Standard-XLR-Polen 1 und 2 – neue DMX-Kabel sind daher nicht erforderlich. RDM-fähige und
konventionelle DMX-Geräte können gemeinsam in einer DMX-Reihe betrieben werden. Das RDM-Protokoll
sendet innerhalb eines DMX512-Datenstromes eigene Datenpakete, ohne nicht RDM-fähige Geräte zu
beeinflussen.
Werden DMX-Splitter verwendet, und die Steuerung per RDM soll Anwendung finden, müssen diese RDM
unterstützen.
Welche Parameter RDM unterstützt abgerufen werden können, ist abhängig vom verwendeten RDM-
Controller (optional erhältlich).
Um den RDM PID Code einsehen und bei Bedarf ändern zu können, drücken Sie die MODE-Taste und
wählen Sie FIXTURE ID.
Drücken Sie die ENTER-Taste. Geben Sie über die UP-/DOWN-Taste das Passwort 050 ein.
Sie können nun den individuellen RDM PID Code des Gerätes einsehen und bei Bedarf über die UP- oder
DOWN-Taste ändern.
Bitte drücken Sie nochmal die ENTER-Taste zur Bestätigung.
13/40 00087754.DOC, Version 1.3
