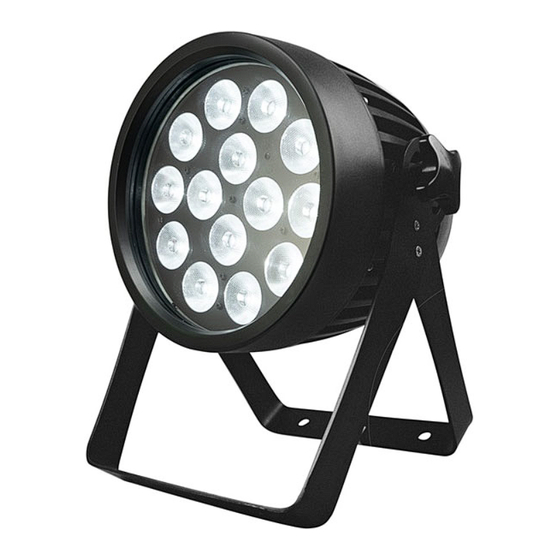

EuroLite LED IP PAR Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für EuroLite LED IP PAR
Inhaltszusammenfassung für EuroLite LED IP PAR
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 51914178 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/28 00117372, Version 1.0... -
Seite 3: Einführung
Stufenlose RGBW-Farbmischung, Farbwechsel, Farbüberblendung, Dimmer und Strobe-Effekt • Adressierung und Einstellung über Steuereinheit mit LCD-Anzeige und 4-Knopf Bedienung • Bequeme Fernsteuerung per mitgelieferter IR-Fernbedienung EUROLITE IR-7 • DMX512-Steuerung über jeden handelsüblichen DMX-Controller möglich • 2, 3, 4, 4-1 oder 8 DMX-Kanäle wählbar •... -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um einen LED Schweinwerfer (Outdoor) mit dem sich dekorative Lichteffekte erzeugen lassen. - Seite 5 das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zuständigen Person beaufsichtigt oder angeleitet werden. Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45°C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 65°C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen.
-
Seite 6: Gerätebeschreibung
GERÄTEBESCHREIBUNG (1) Befestigungsvorrichtung Diffusor-Scheibe (7) DMX-Ausgang (2) Infrarotsensor für die Fernbedienung (8) Netzanschluss (3) 8-W-RGBW-LEDs (9) Fangseilöse (4) Feststellschraube (10) Netzdurchschleifausgang (5) DMX-Eingang (11) Druckausgleichsstopfen (6) Bedientasten mit LCD-Anzeige (12) Montagebügel INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. -
Seite 7: Abstrahlwinkel Verändern
Zum Ausrichten des Geräts lösen Sie die Feststellschrauben am Hängebügel, stellen die gewünschte Neigung ein und ziehen die Schrauben wieder fest an. Nach der Montage muss das Gerät regelmäßig gewartet und überprüft werden, um mögliche Korrosion, Verformung und Lockerung zu vermeiden. Abstrahlwinkel verändern Mit der Lieferung des Gerätes erhalten Sie drei Diffusor-Scheiben, mit der sich der Abstrahlwinkel von ca. -
Seite 8: Stromversorgung Von Weiteren Geräten
Betriebsart. Nehmen Sie nun die notwendigen Menüeinstellungen für die jeweilige Betriebsart mit den Bedientasten vor. Auch wenn Sie das Gerät vom Stromnetz trennen, bleiben alle Einstellungen gespeichert. Das Gerät kann entweder im Standalone-Modus über das Bedienfeld und die Fernbedienung EUROLITE IR-7 oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller betrieben werden. -
Seite 9: Standalone-Betrieb
Standalone-Betrieb Farbvoreinstellungen Im Modus STATIC strahlt das Gerät konstant in einer von 18 vorgegebenen Farben. Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart STATIC anzeigt. Bestätigen Sie mit der Taste ENTER. Wählen Sie mit den Tasten UP und DOWN die gewünschte Farbe. Bestätigen Sie mit der Taste ENTER. Automatikbetrieb Im Automatikbetrieb stehen verschiedene 2 Showprogramme zur Verfügung die mit einer einstellbaren Geschwindigkeit ablaufen. -
Seite 10: Fernbedienung Ir
Master/Slave-Betrieb mit mehreren Geräten Es lassen sich mehrere Geräte zusammenschalten (max. 32). Das Hauptgerät (Master) kann dann alle Nebengeräte (Slave) synchron steuern ohne die Notwendigkeit eines DMX-Controllers. Die Geräte müssen auf die jeweilige Betriebsart eingestellt werden. Konfigurieren Sie zuerst alle Slave-Geräte vor dem Anschluss an das Master-Gerät. Drücken Sie dazu die Taste MENU so oft, bis das Display SLAVE anzeigt. -
Seite 11: Dmx-Betrieb
DMX-Betrieb Anzahl der DMX-Kanäle und DMX-Startadresse einstellen Für den Betrieb über einen Controller mit DMX512-Protokoll verfügt das Gerät über 8 Steuerkanäle. Es kann aber auch in einen Modus mit 2, 3, 4 oder 4-1 Kanälen umgeschaltet werden, wenn andere Funktionen benötigt werden. - Seite 12 4-Kanal-Modus Kanal Wert Funktion 000 – 255 Rot 0-100% 000 – 255 Grün 0-100% 000 – 255 Blau 0-100% 000 – 255 Weiß 0-100% 4-1 Kanal-Modus Kanal Wert Funktion 000 – 255 Gesamthelligkeit 0-100% Master-Dimmer 000 – 009 Keine Funktion Strobe 010 –...
- Seite 13 8-Kanal-Modus Kanal Wert Funktion 000 – 255 Gesamthelligkeit 0-100% Master-Dimmer 000 – 009 Keine Funktion Strobe 010 – 255 Strobe mit zunehmender Geschwindigkeit 0-100% 000 – 255 Rot 0-100% 000 – 255 Grün 0-100% 000 – 255 Blau 0-100% 000 – 255 Weiß...
-
Seite 14: Reinigung Und Wartung
REINIGUNG UND WARTUNG Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt werden. Insbesondere die Linsen sollten sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt werden kann. Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen. Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch. -
Seite 15: Technische Daten
6,3 kg Zubehör Zubehör: Best.-Nr. PSSO PowerCon Verlängerung 3x1,5 1,5m TRUE Best.-Nr. 3024581A PSSO DMX Kabel IP65 3pol 1,5m sw Best.-Nr. 3022783A EUROLITE IR-7 Fernbedienung Best.-Nr. 50530561 Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. © 21.06.2018 15/28 00117372, Version 1.0...
