EuroLite LED IP PAR-64 COB 3000K 100W Zoom Bedienungsanleitung

EuroLite LED IP PAR-64 COB 3000K 100W Zoom Bedienungsanleitung

Par-scheinwerfer mit warmweißer 100-watt-cob-led und motorischem zoom
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
LED IP
PAR-64
COB
3000K 100W Zoom
Bedienungsanleitung
User Manual

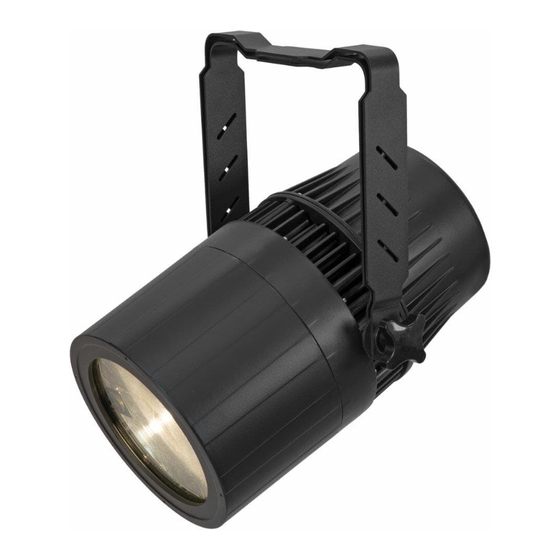

LED IP PAR-64 COB 3000K 100W Zoom, black
PAR-Scheinwerfer mit warmweißer 100-Watt-COB-LED und motorischem Zoom
PAR spot with warm white 100 W COB LED and motorized zoom
IP65
COB
No. 416036 0
1
www.eurolite.de
WARM WHITE
STROBE
LED
STAND
MASTER
DMX
ALONE
SLAVE
7-53°

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für EuroLite LED IP PAR-64 COB 3000K 100W Zoom

Inhaltszusammenfassung für EuroLite LED IP PAR-64 COB 3000K 100W Zoom

  • Seite 1 LED IP PAR-64 3000K 100W Zoom Bedienungsanleitung User Manual LED IP PAR-64 COB 3000K 100W Zoom, black PAR-Scheinwerfer mit warmweißer 100-Watt-COB-LED und motorischem Zoom PAR spot with warm white 100 W COB LED and motorized zoom STAND MASTER IP65 7-53°...

  • Seite 3: Inhaltsverzeichnis

    Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 41603610 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 3/28 00135564, Version 1.0...

  • Seite 4: Einführung

    BEDIENUNGSANLEITUNG LED IP PAR-64 COB 3000K 100W Zoom, Schwarz GEFAHR! Elektrischer Schlag durch Kurzschluss Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie das Gerät niemals. Lesen Sie vor der Verwendung des Geräts diese Bedienungsanleitung. Sie erhalten dadurch wichtige Hinweise für den korrekten Betrieb.

  • Seite 5: Produktmerkmale

    Produktmerkmale Wetterfester PAR-Scheinwerfer, IP65, mit warmweißer 100-W-COB-LED und motorischem Zoom Ideal als Frontlicht, für Theater und überall dort, wo viel weißes Licht benötigt wird • Lichtleistung vergleichbar mit einem traditionellen 1000-W-Halogenscheinwerfer • Für den Gebrauch im Freien geeignet (IP65) • Eine leistungsstarke warmweiße 100-W-COB-LED •...

  • Seite 6: Sicherheitshinweise

    SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Das Produkt dient zur Beleuchtung im Innen- und Außenbereich und ist nach IP65 aufgebaut. Es darf im Betrieb im Innen- und Außenbereich montiert und betrieben werden.
  • Seite 7 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 75 °C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen.

  • Seite 8: Gerätebeschreibung

    GERÄTEBESCHREIBUNG Linse / LED Gehäuse Loch für die Montageklammer Montagebügel Loch für die Fangsicherung Feststellschraube LED-Display mit Bedientasten Netzausgang DMX-Eingang (10) DMX-Ausgang (11) Netzanschluss 8/28 00135564, Version 1.0...

  • Seite 9: Installation

    INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist.

  • Seite 10: Dmx512-Ansteuerung

    DMX512-ANSTEUERUNG Gerät 1 Gerät 2 Gerät 3 Startadresse 1 Startadresse 5 Startadresse 9 DMX Controller Program Chase32 Step100 Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu über 3-polige XLR-Anschlüsse. Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX- Kabel.

  • Seite 11: Netzanschluss

    NETZANSCHLUSS Das Gerät verfügt über ein Schaltnetzteil, das eine Netzspannung zwischen 100 und 240 Volt erlaubt. Schließen Sie das beiliegende Netzkabel an und stecken den Netzstecker in eine geerdete Schutzkontaktsteckdose ein. Damit ist das Gerät eingeschaltet. Zum Ausschalten ziehen Sie den Netzstecker aus der Steckdose. Schließen Sie das Gerät nicht über einen Dimmer an die Netzspannung an.
  • Seite 12 StdA Standard (keine Auf- und Abblendzeit) StgE Bühne (kurze Auf- und Abblendzeit) Dimmergeschwindigkeit dInd TV (mittlere Auf- und Abblendzeit) (Sprungantwort) ArAL Gebäude (lange Auf- und Abblendzeit) thAL Theater (längste Auf- und Abblendzeit) 900 Hz 1000 1000 Hz 1100 1100 Hz 1200 1200 Hz 1300...

  • Seite 13: Master/Slave-Betrieb Mit Mehreren Geräten

    Optionen der Dimmerkurven: Linear LINEAR: Die Helligkeit steigt linear mit dem DMX-Wert. SQUARE LAW : Die Helligkeit steigt exponentiell mit dem DMX-Wert. INVERSE SQUARE LAW: Die Helligkeit steigt umgekehrt exponentiell mit dem DMX-Wert. S-CURVE: Die Helligkeit steigt S-förmig mit dem DMX-Wert. Master/Slave-Betrieb mit mehreren Geräten Es lassen sich mehrere Geräte zusammenschalten (max.
  • Seite 14 Funktionen im 1-Kanal-Modus Kanal Funktion Wert Details Master-Dimmer 000 – 255 Gesamthelligkeit 0-100% = Mit voreingestelltem Zoom aus dem Hauptmenü (Menüstruktur) Funktionen im 2-Kanal-Modus Kanal Funktion Wert Details Master-Dimmer 000 – 255 Gesamthelligkeit 0-100% Zoom 000 – 255 0-100% Funktionen im 3-Kanal-Modus Kanal Funktion Wert...

  • Seite 15: Reinigung Und Wartung

    REINIGUNG UND WARTUNG Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt werden. Insbesondere die Linse sollten sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt werden kann. Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen. Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch.

  • Seite 16: Technische Daten

    Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. © 10.11.2021 Zubehör EUROLITE TPC-10 Klammer, schwarz Best.-Nr. 59006858 EUROLITE Sicherungsseil UNV-15 4x1000mm bis 15kg silber Best.-Nr. 58010374 PSSO DMX Kabel IP65 3pol 1,5m schwarz Best.-Nr. 3022783A EUROLITE IP T-Con Verbindungskabel 3x1,5 1,5m Best.-Nr.

  • Seite 17: Introduction

    USER MANUAL LED IP PAR-64 COB 3000K 100W Zoom, Black DANGER! Electric shock caused by short-circuit Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires. Never open the housing. Keep the device away from rain and moisture.

  • Seite 18: Product Features

    Product features Weather-proof PAR spot, IP65, with warm white 100 W COB LED and motorized zoom Ideal as front light for theaters and any other place requiring much white light • Light performance comparable to a traditional 1000 W halogen spotlight •...

  • Seite 19: Safety Instructions

    SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as described in this manual to avoid accidental injury or damage. Intended use • This product is designed to light indoor and outdoor areas and is IP65 rated. It can be mounted and operated in indoor and outdoor areas.
  • Seite 20 Warning – risk of burns and fire • The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this temperature range. • The housing temperature (Tc) can be up to 75°C during use. Avoid contact by persons and materials. •...

  • Seite 21: Description Of The Device

    DESCRIPTION OF THE DEVICE Lens / LED Housing Hole for mounting coupler Mounting brackets Hole for safety bond Fixation screw LED display with operating buttons Power output DMX input (10) DMX output (11) Power input 21/28 00135564, Version 1.0...

  • Seite 22: Installation

    INSTALLATION WARNING! Risk of injury caused by falling objects Devices in overhead installations may cause severe injuries when crashing down. Make sure that the device is installed securely and cannot fall down. The installation must be carried out by a specialist who is familiar with the hazards and the relevant regulations.

  • Seite 23: Dmx512 Connection

    DMX512 CONNECTION Device 1 Device 2 Device 3 Starting Address 1 Starting Address 5 Starting Address 9 DMX Controller Program Chase32 Step100 A DMX512 data link is required in order to control the device via DMX. The device provides 3-pin XLR connectors for DMX connection.

  • Seite 24: Power Supply

    POWER SUPPLY The device uses an auto-range power supply that accepts input voltages between 100 und 240 volts. Connect the device via the mains cable to a grounded mains socket. Thus the unit is switched on. To switch off the unit, disconnect the power plug. Do not connect the unit to the mains voltage via a dimmer.
  • Seite 25 StdA Standard (no rise & down time) Stage (shortest rise & down time) StgE Dimmer speed dInd TV (medium rise & down time) (step response) Architectural (long rise & down time) ArAL thAL Theatre (longest rise & down time) 900 Hz 1000 1000 Hz 1100...

  • Seite 26: Interconnecting Several Devices (Master/Slave Operation)

    Dimming Curves options: Linear LINEAR: the increase in light intensity appears to be linear as DMX value is increased. SQUARE LAW: light intensity control is finer at low levels and coarser at high levels INVERSE SQUARE LAW: light intensity control is coarser at low levels and finer at high levels S-CURVE: light intensity control is fine at low levels and high levels and coarser at medium levels.

  • Seite 27: Cleaning And Maintenance

    Functions in 2-channel mode Channel Function Value Details Master dimmer 000 – 255 Total brightness 0-100% Zoom 000 – 255 0-100% Functions in 3-channel mode Channel Function Value Details Master-Dimmer 000 – 255 Total brightness 0-100% 000 – 015 LED on 016 –...

  • Seite 28: Protecting The Environment

    All information is subject to change without prior notice. © 10.11.2021 Accessories EUROLITE TPC-10 Coupler, black No. 59006858 EUROLITE Safety Bond UNV-15 4x1000mm up to 15kg silver No. 58010374 PSSO DMX cable IP65 3pin 1.5m black No. 3022783A EUROLITE IP T-Con Connection Cable 3x1.5 1,5m No.
