Pulscon LTC50
Montage

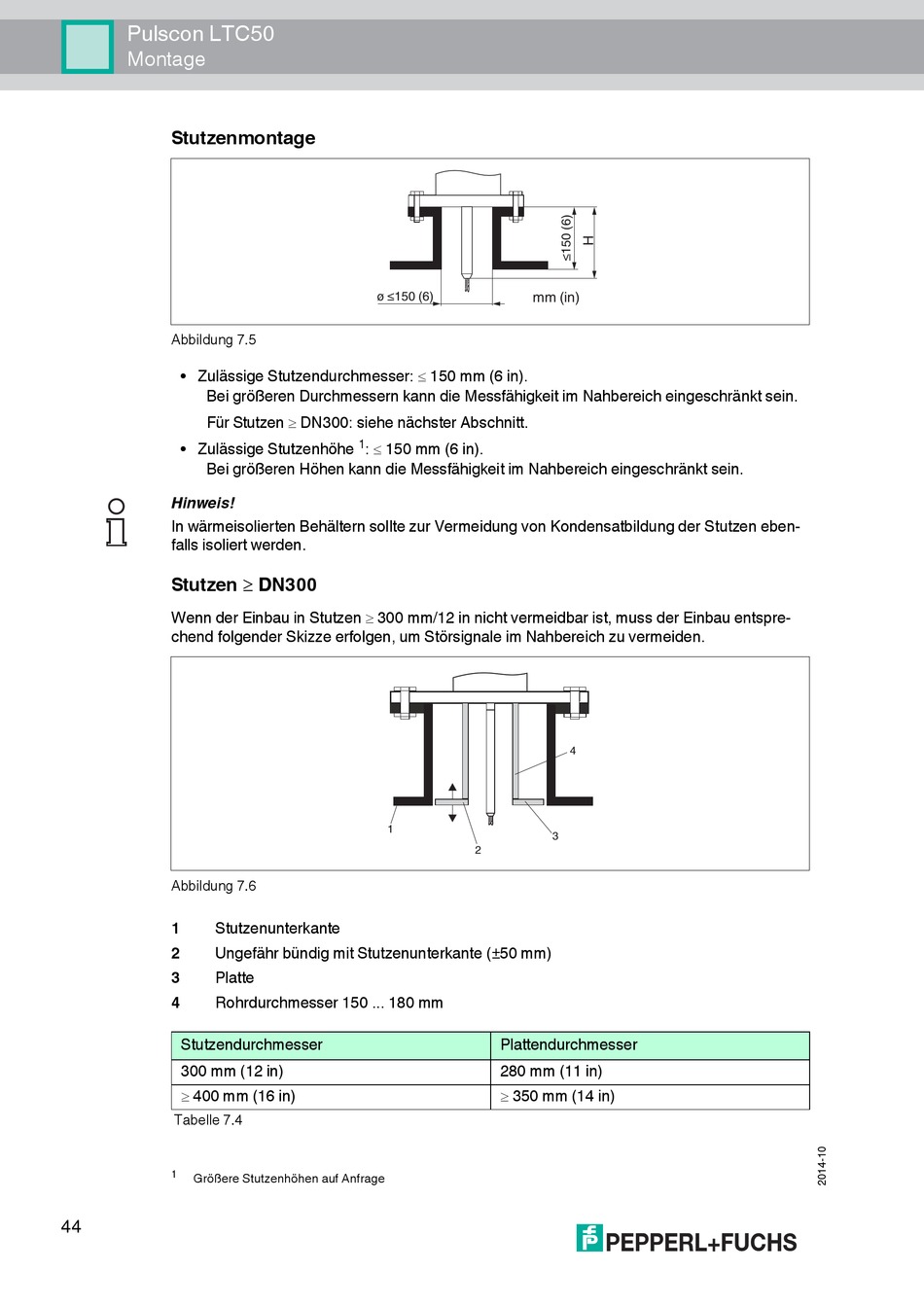

Stutzenmontage
Abbildung 7.5
• Zulässige Stutzendurchmesser:  150 mm (6 in).
Bei größeren Durchmessern kann die Messfähigkeit im Nahbereich eingeschränkt sein.
Für Stutzen  DN300: siehe nächster Abschnitt.
• Zulässige Stutzenhöhe
Bei größeren Höhen kann die Messfähigkeit im Nahbereich eingeschränkt sein.
Hinweis!
In wärmeisolierten Behältern sollte zur Vermeidung von Kondensatbildung der Stutzen eben-
falls isoliert werden.
Stutzen  DN300
Wenn der Einbau in Stutzen  300 mm/12 in nicht vermeidbar ist, muss der Einbau entspre-
chend folgender Skizze erfolgen, um Störsignale im Nahbereich zu vermeiden.
Abbildung 7.6
1 Stutzenunterkante
2 Ungefähr bündig mit Stutzenunterkante (±50 mm)
3 Platte
4 Rohrdurchmesser 150 ... 180 mm
Stutzendurchmesser
300 mm (12 in)
 400 mm (16 in)
Tabelle 7.4
1
Größere Stutzenhöhen auf Anfrage
44
ø ≤150 (6)
mm (in)
1
:  150 mm (6 in).
1
2
Plattendurchmesser
280 mm (11 in)
 350 mm (14 in)
4
3
