Bedienungsanleitung Elektrische Zwei-Säulen-Hebebühne

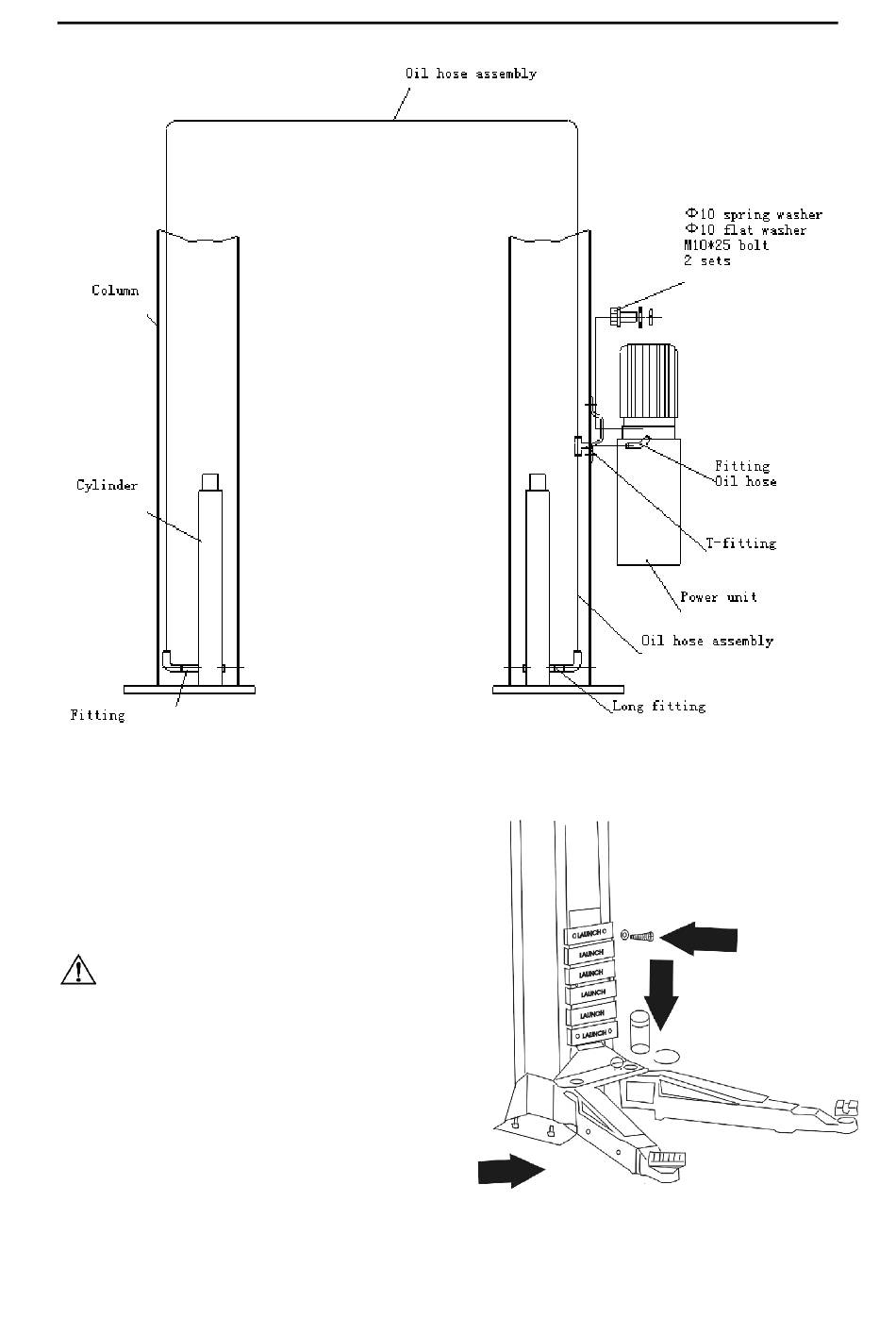

Fig. 10b
Säule, Hydraulikzylinder, Anschluss ,langer Anschluss, Ölschlauch, Antriebseinheit, T-Anschluss, Anschlussschlauch,
Federunterleg-
￠
scheibe 10,
￠
Flache Unterlegscheibe 10, Schraube M10×25,2 Sets, Ölschlauch
10.2.8 Montage der schwenkbaren Arme und
Handläufe
Montieren Sie die schwenkbaren Arme wie in Fig.11
gezeigt.
Anmerkung:
Vor der Nutzung überprüfen Sie, ob die Positio-
nierung der Zahnräder am Armende angepasst
wird. Durch Justierung der Schraube des befes-
tigten Semi-Getriebes wird die Positionierung an-
gepasst. Schmieren Sie (falls notwendig) wäh-
rend der Montage alle beweglichen Teile der
schwenkbaren Arme und der Träger, um sicher-
zustellen, dass der Arm sich frei bewegen kann.
Fig. 11
