heitsplatte zur Seite. Tritt während der Aufwärts-
bewegung ein Fehler auf, wird ein plötzliches
Herunterfallen verhindert, da die Sicherheits-
platte in den Sicherheitsblock greift, und so den
Wagen blockiert. (Fig.3). Wird der Elektromag-
net aktiviert, wird der Wagen wieder freigegeben
(Fig.2e、2f)
Wagen, Sicherheitsbrett, Sicherheitsplatte, Elektromagnet, Elektromagnet Abdeckung, Stellmutter, Schraube M6x20, Säule, Abstützung,
Wagen, Sicherheitsbrett, Sicherheitsplatte, Elektromagnet, Elektromagnet Abdeckung, Stellmutter, Schraube M6x20, Säule, Abstützung,

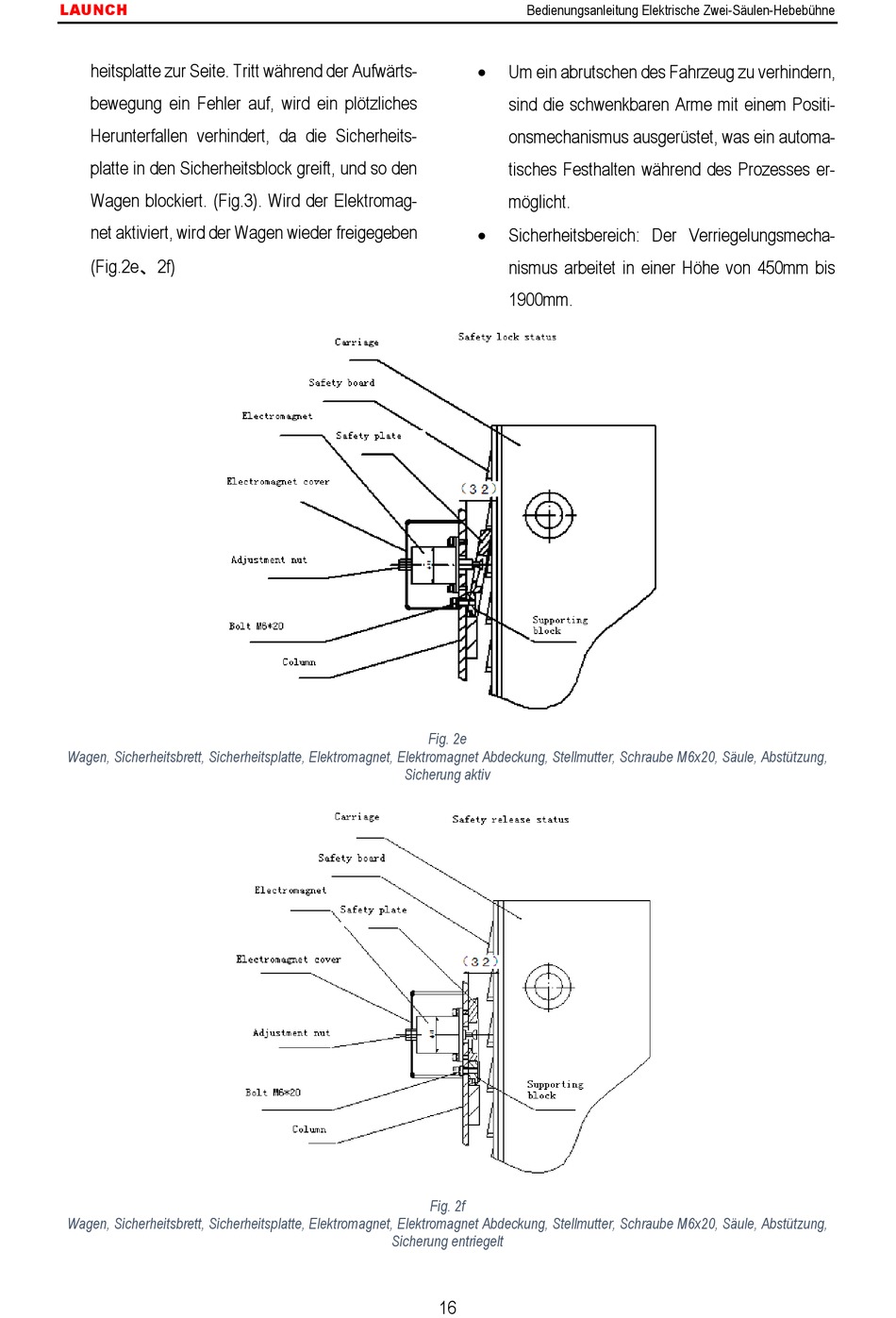

Bedienungsanleitung Elektrische Zwei-Säulen-Hebebühne
Um ein abrutschen des Fahrzeug zu verhindern,
sind die schwenkbaren Arme mit einem Positi-
onsmechanismus ausgerüstet, was ein automa-
tisches Festhalten während des Prozesses er-
möglicht.
Sicherheitsbereich: Der Verriegelungsmecha-
nismus arbeitet in einer Höhe von 450mm bis
1900mm.
Fig. 2e
Sicherung aktiv
Fig. 2f
Sicherung entriegelt
16
