LAUNCH
TLT235SCA (U) Modell

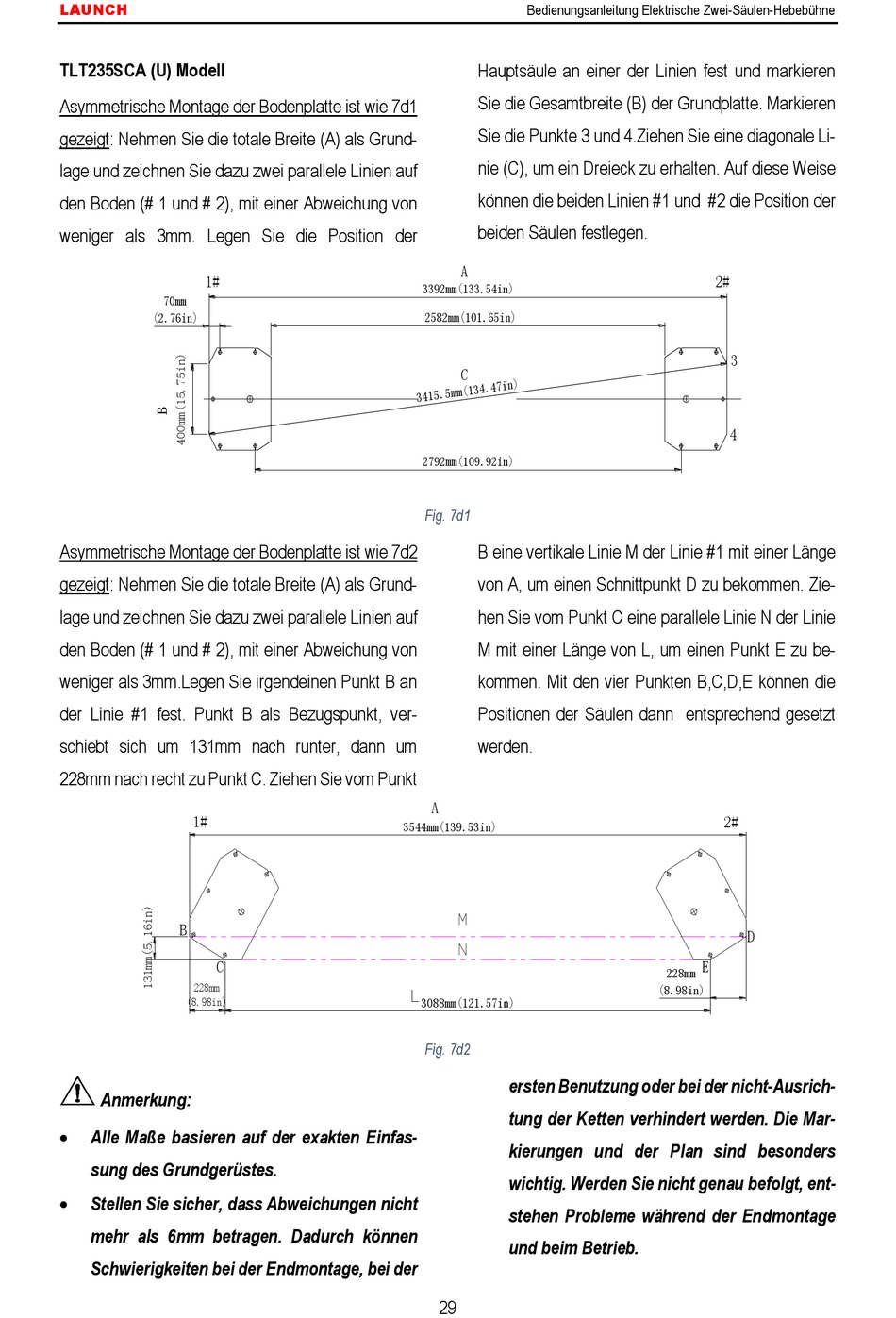

Asymmetrische Montage der Bodenplatte ist wie 7d1
gezeigt: Nehmen Sie die totale Breite (A) als Grund-
lage und zeichnen Sie dazu zwei parallele Linien auf
den Boden (# 1 und # 2), mit einer Abweichung von
weniger als 3mm. Legen Sie die Position der
1#
70mm
(2.76in)
Asymmetrische Montage der Bodenplatte ist wie 7d2
gezeigt: Nehmen Sie die totale Breite (A) als Grund-
lage und zeichnen Sie dazu zwei parallele Linien auf
den Boden (# 1 und # 2), mit einer Abweichung von
weniger als 3mm.Legen Sie irgendeinen Punkt B an
der Linie #1 fest. Punkt B als Bezugspunkt, ver-
schiebt sich um 131mm nach runter, dann um
228mm nach recht zu Punkt C. Ziehen Sie vom Punkt
1#
B
C
228mm
(8.98in)
Anmerkung:
Alle Maße basieren auf der exakten Einfas-
sung des Grundgerüstes.
Stellen Sie sicher, dass Abweichungen nicht
mehr als 6mm betragen. Dadurch können
Schwierigkeiten bei der Endmontage, bei der
Bedienungsanleitung Elektrische Zwei-Säulen-Hebebühne
Hauptsäule an einer der Linien fest und markieren
Sie die Gesamtbreite (B) der Grundplatte. Markieren
Sie die Punkte 3 und 4.Ziehen Sie eine diagonale Li-
nie (C), um ein Dreieck zu erhalten. Auf diese Weise
können die beiden Linien #1 und #2 die Position der
beiden Säulen festlegen.
A
3392mm(133.54in)
2582mm(101.65in)
C
2792mm(109.92in)
Fig. 7d1
B eine vertikale Linie M der Linie #1 mit einer Länge
von A, um einen Schnittpunkt D zu bekommen. Zie-
hen Sie vom Punkt C eine parallele Linie N der Linie
M mit einer Länge von L, um einen Punkt E zu be-
kommen. Mit den vier Punkten B,C,D,E können die
Positionen der Säulen dann entsprechend gesetzt
werden.
A
3544mm(139.53in)
3088mm(121.57in)
Fig. 7d2
ersten Benutzung oder bei der nicht-Ausrich-
tung der Ketten verhindert werden. Die Mar-
kierungen und der Plan sind besonders
wichtig. Werden Sie nicht genau befolgt, ent-
stehen Probleme während der Endmontage
und beim Betrieb.
29
2#
3
4
2#
D
E
228mm
(8.98in)
