LAUNCH
10.2.2 Struktur des Grundgerüsts

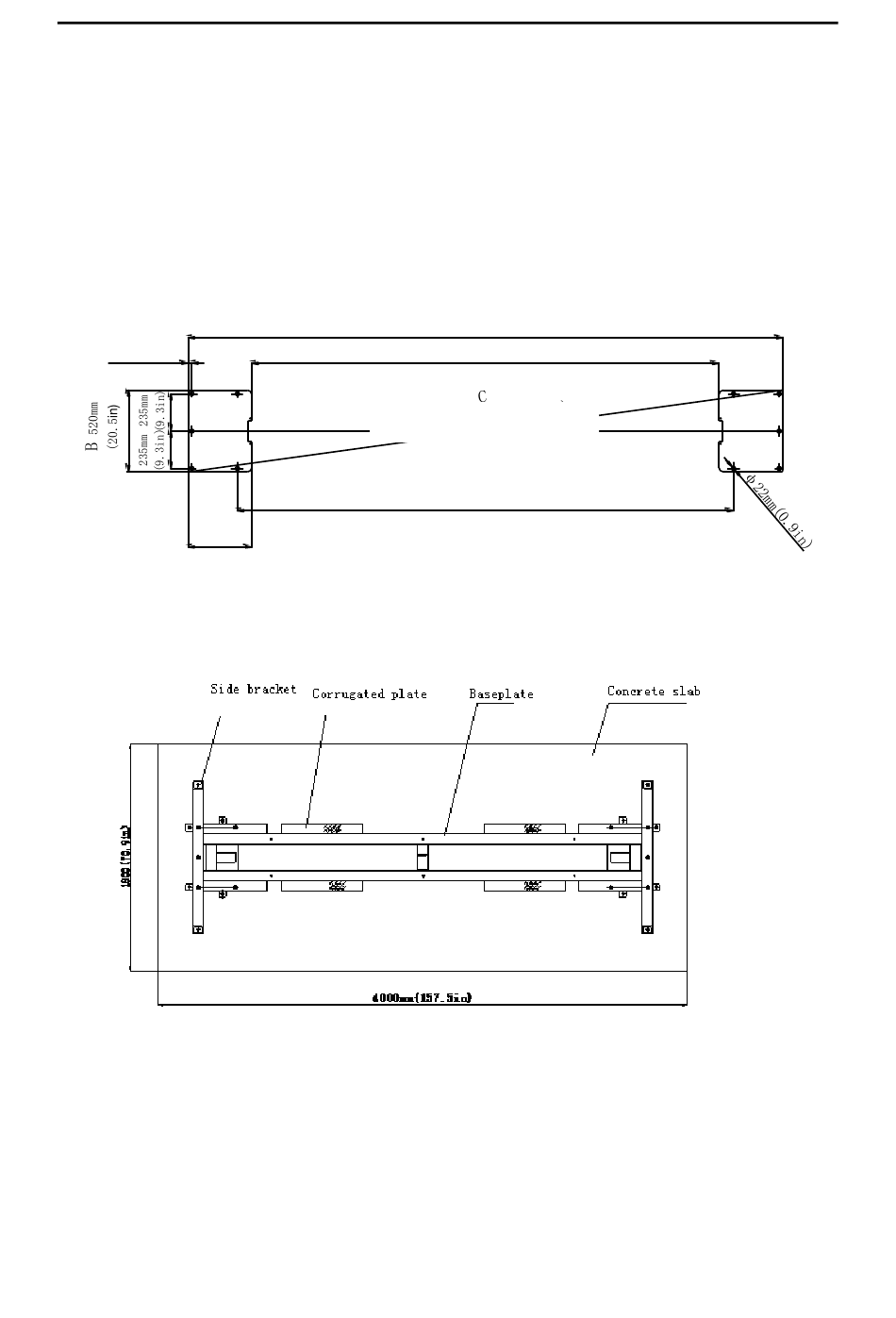

TLT235SBA、TLT240SBA Modelle: Nehmen Sie
die totale Breite (A) als Grundlage und zeichnen Sie
dazu zwei parallele Linien auf den Boden (# 1 und #
2), mit einer Abweichung von weniger als 3mm. Le-
gen Sie die Position der Hauptsäule an einer der Li-
nien fest und markieren Sie die Gesamtbreite (B) der
1#
25mm(1in)
380mm
(15in)
TLT234SBA (E) Modell: Die Grundplatte und vier Wellblechplatten sind mit Befestigungen verbunden
(siehe Fig.7b).
3370mm(132.7in)
2610mm(102.8in)
Diagonale 3410mm (134.3in)
2770mm(109.1in)
Fig. 7a
Fig. 7b
Seitenhalterung, Wellblechplatten, Grundplatte, Betonplatte
27
Bedienungsanleitung Elektrische Zwei-Säulen-Hebebühne
Grundplatte. Markieren Sie die Punkte 3 und 4. Zie-
hen Sie ausgehend von Punkt 3 eine diagonale Linie
(C) zu Punkt 5, so dass ein Dreieck entsteht. Auf
diese Weise können die beiden Linien #1 und #2 die
Position der beiden Säulen festlegen.
A
2#
3
4
