LAUNCH
4.1.2

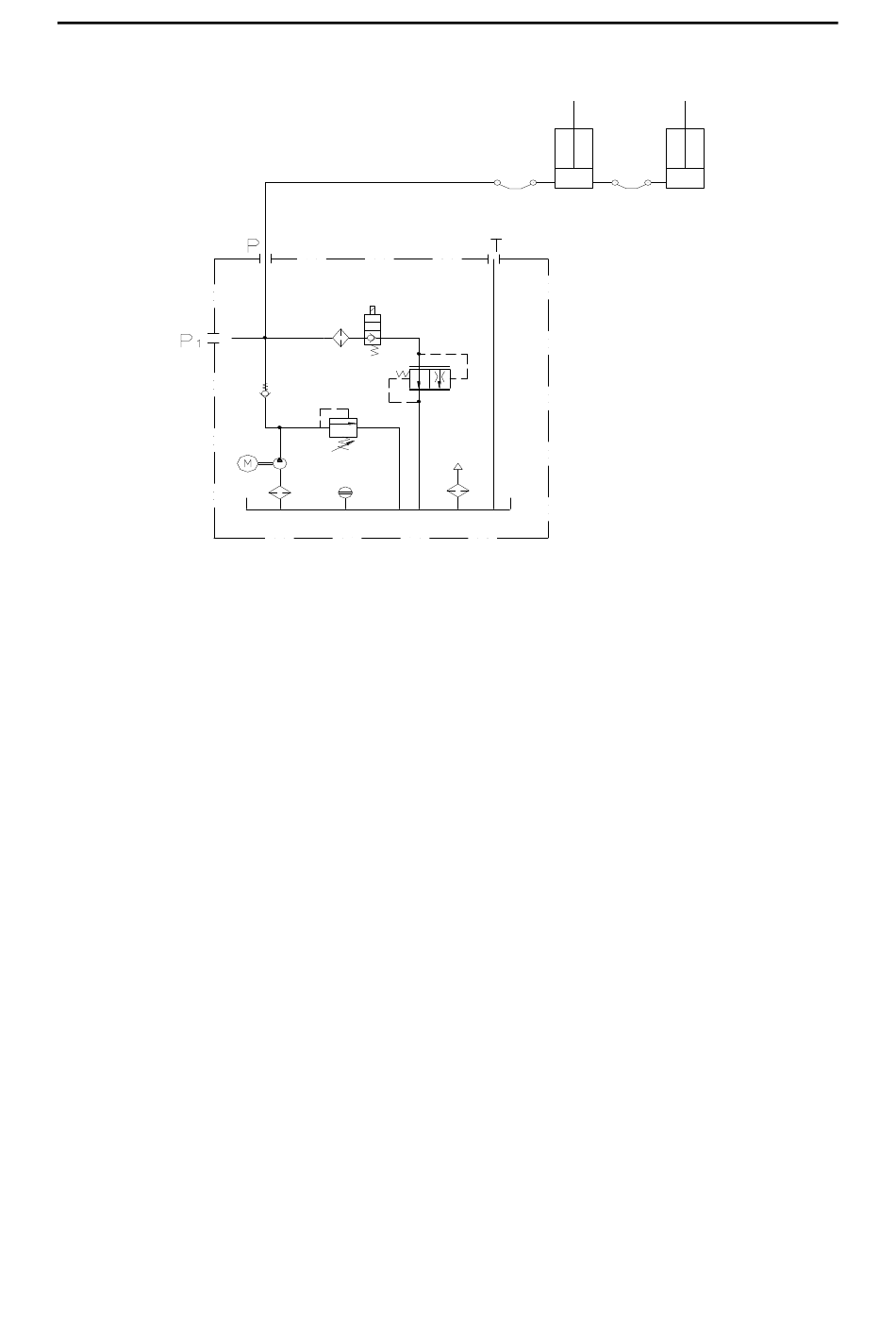

Diagramm des Hydrauliksystems der 2-Säulen-Hebebühne mit Bodenplatte:
1- Zahnradpumpe, 2- Motor, 3- Ölfilter, 4- Kontrollventil, 5- Sicherheitsventil, 6- Magnetventil,
7- Stromregelventil, 8- Schlauch, 9- Hydraulikzylinder, 10- Füllstandschauglas, 11- Luftfilter
Die Arbeitsprinzipien des Hydrauliksystems sind
wie folgt:
Wenn die UP Taste gedrückt wird, startet der Motor,
die Ölpumpe fängt an zu arbeiten und saugt das Hyd-
rauliköl vom Öltank in den Ölzylinder 9, wodurch die
Kolbenstange in Bewegung gesetzt wird. Zu dieser
Zeit ist das Sicherheitsventil 5 geschlossen. Der
Druck wurde schon bei Werksauslieferung einge-
stellt. Das Sicherheitsventil kann die Nennbelastung
absichern, aber wenn der Druck im System die Be-
grenzung übersteigt, läuft das Sicherheitsventil auto-
matisch über, um die Hydraulik zu schützen. Lassen
Sie die UP Taste wieder los, um die Ölzufuhr und das
Anheben zu stoppen. Um den Träger zu senken drü-
cken und halten Sie die UNLOCK Taste, das elektro-
magnetische Sicherheitssystem öffnet sich, wäh-
renddessen drücken Sie die DOWN Taste, das Mag-
netventil 6 wird aktiviert, das Hydrauliköl läuft vom
6
4
5
2
1
10
3
Bedienungsanleitung Elektrische Zwei-Säulen-Hebebühne
9
8
7
11
Fig. 3b
Hydraulikzylinder durch das Magnetventil 6 und das
Stromregelventil 7 zurück in den Öltank und die He-
bebühne beginnt sich abzusenken.
20
9
8
