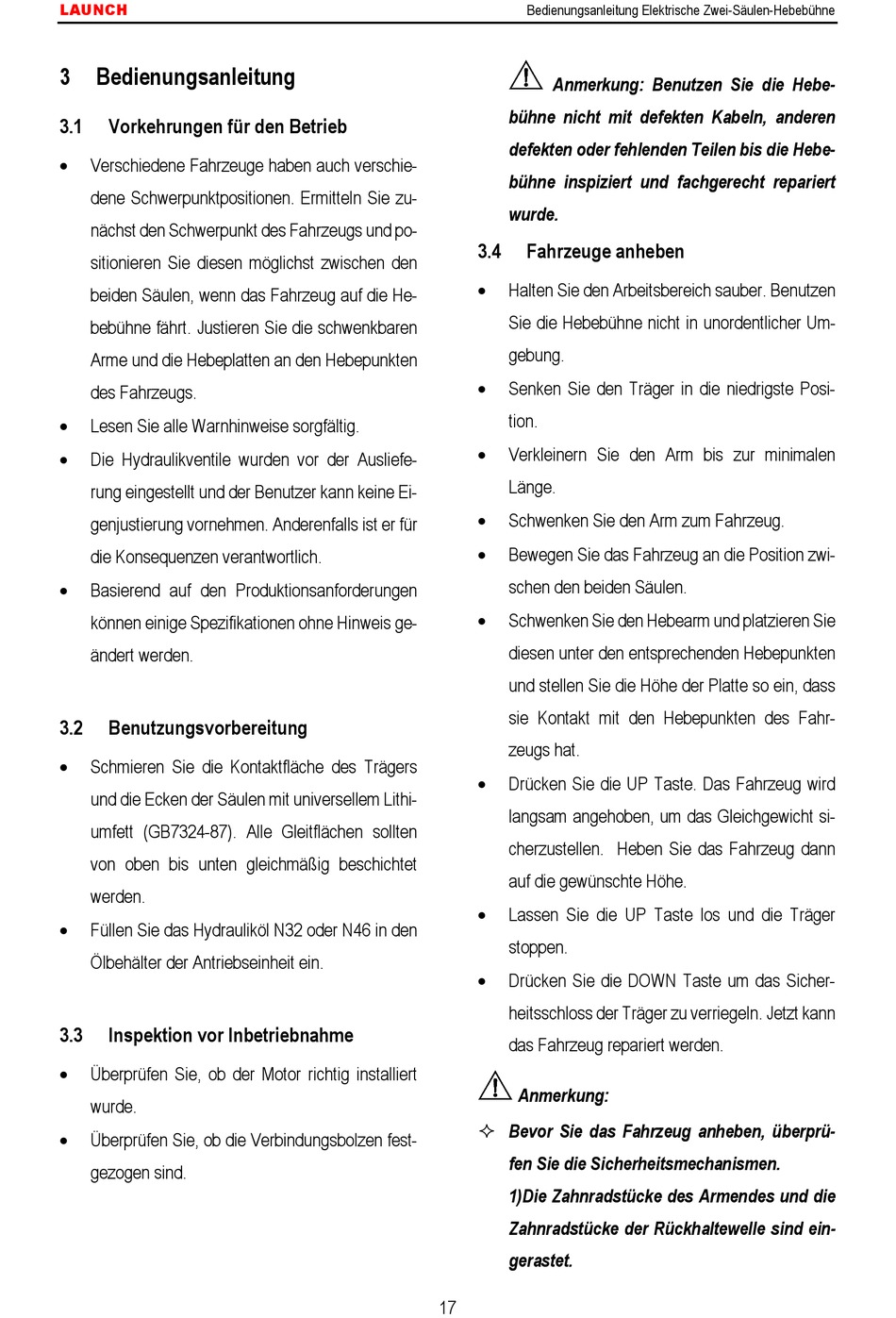

LAUNCH
3

Bedienungsanleitung

3.1 Vorkehrungen für den Betrieb

Verschiedene Fahrzeuge haben auch verschie-
dene Schwerpunktpositionen. Ermitteln Sie zu-
nächst den Schwerpunkt des Fahrzeugs und po-
sitionieren Sie diesen möglichst zwischen den
beiden Säulen, wenn das Fahrzeug auf die He-
bebühne fährt. Justieren Sie die schwenkbaren
Arme und die Hebeplatten an den Hebepunkten
des Fahrzeugs.

Lesen Sie alle Warnhinweise sorgfältig.

Die Hydraulikventile wurden vor der Ausliefe-
rung eingestellt und der Benutzer kann keine Ei-
genjustierung vornehmen. Anderenfalls ist er für
die Konsequenzen verantwortlich.

Basierend auf den Produktionsanforderungen
können einige Spezifikationen ohne Hinweis ge-
ändert werden.
3.2

Benutzungsvorbereitung


Schmieren Sie die Kontaktfläche des Trägers
und die Ecken der Säulen mit universellem Lithi-
umfett (GB7324-87). Alle Gleitflächen sollten
von oben bis unten gleichmäßig beschichtet
werden.

Füllen Sie das Hydrauliköl N32 oder N46 in den
Ölbehälter der Antriebseinheit ein.
3.3

Inspektion vor Inbetriebnahme


Überprüfen Sie, ob der Motor richtig installiert
wurde.

Überprüfen Sie, ob die Verbindungsbolzen fest-
gezogen sind.
Bedienungsanleitung Elektrische Zwei-Säulen-Hebebühne
Anmerkung: Benutzen Sie die Hebe-
bühne nicht mit defekten Kabeln, anderen
defekten oder fehlenden Teilen bis die Hebe-
bühne inspiziert und fachgerecht repariert
wurde.
3.4

Fahrzeuge anheben


Halten Sie den Arbeitsbereich sauber. Benutzen
Sie die Hebebühne nicht in unordentlicher Um-
gebung.

Senken Sie den Träger in die niedrigste Posi-
tion.

Verkleinern Sie den Arm bis zur minimalen
Länge.

Schwenken Sie den Arm zum Fahrzeug.

Bewegen Sie das Fahrzeug an die Position zwi-
schen den beiden Säulen.

Schwenken Sie den Hebearm und platzieren Sie
diesen unter den entsprechenden Hebepunkten
und stellen Sie die Höhe der Platte so ein, dass
sie Kontakt mit den Hebepunkten des Fahr-
zeugs hat.

Drücken Sie die UP Taste. Das Fahrzeug wird
langsam angehoben, um das Gleichgewicht si-
cherzustellen. Heben Sie das Fahrzeug dann
auf die gewünschte Höhe.

Lassen Sie die UP Taste los und die Träger
stoppen.

Drücken Sie die DOWN Taste um das Sicher-
heitsschloss der Träger zu verriegeln. Jetzt kann
das Fahrzeug repariert werden.
Anmerkung:
 Bevor Sie das Fahrzeug anheben, überprü-
fen Sie die Sicherheitsmechanismen.
1)Die Zahnradstücke des Armendes und die
Zahnradstücke der Rückhaltewelle sind ein-
gerastet.
17
