LAUNCH
10.2.5 Montage der Nebensäule
Montieren Sie die Nebensäule entsprechend der
Schritte wie in Punkt 10.2.3.

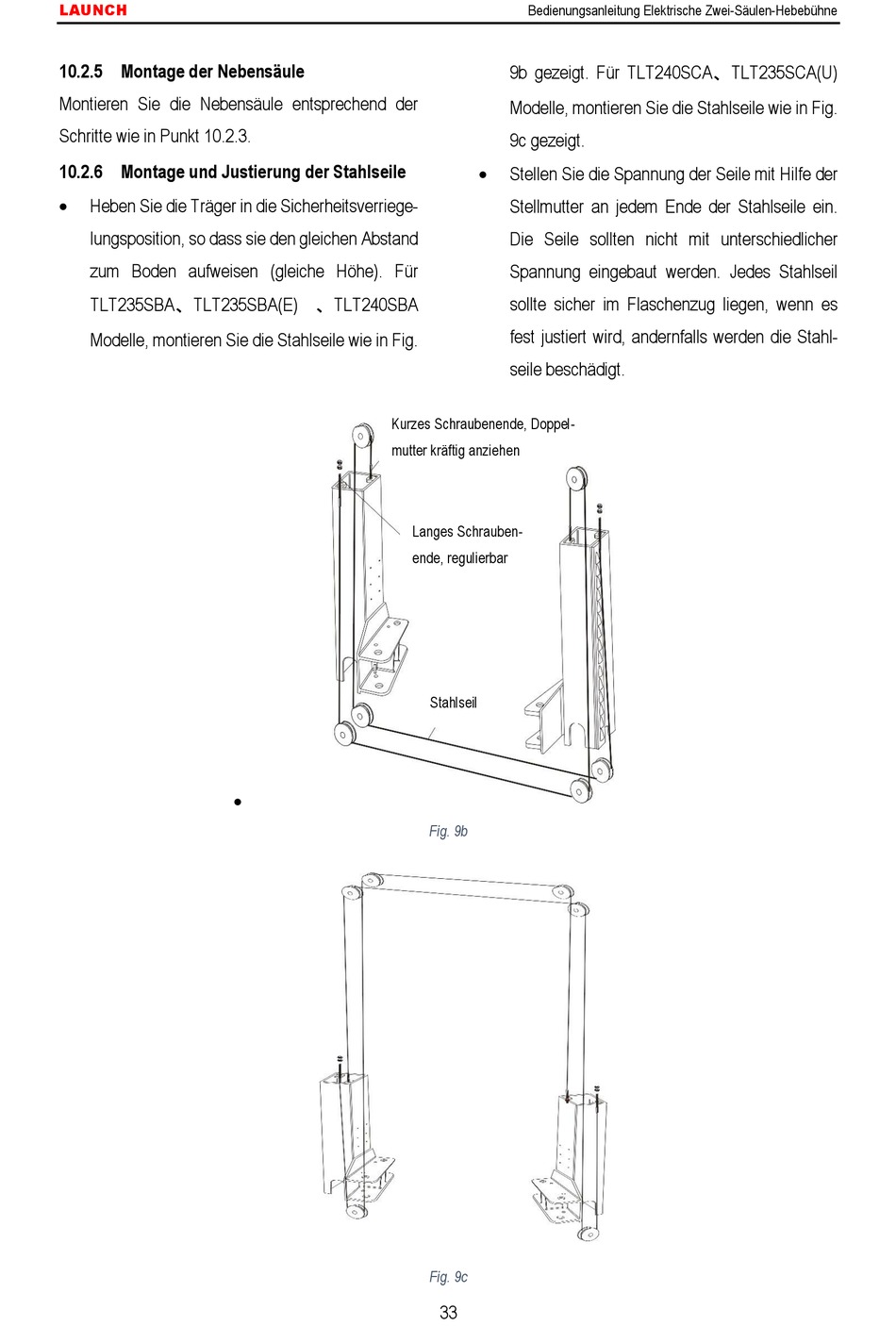

10.2.6 Montage und Justierung der Stahlseile
Heben Sie die Träger in die Sicherheitsverriege-
lungsposition, so dass sie den gleichen Abstand
zum Boden aufweisen (gleiche Höhe). Für
TLT235SBA、TLT235SBA(E) 、TLT240SBA
Modelle, montieren Sie die Stahlseile wie in Fig.
Kurzes Schraubenende, Doppel-
mutter kräftig anziehen
Bedienungsanleitung Elektrische Zwei-Säulen-Hebebühne
9b gezeigt. Für TLT240SCA、TLT235SCA(U)
Modelle, montieren Sie die Stahlseile wie in Fig.
9c gezeigt.
Stellen Sie die Spannung der Seile mit Hilfe der
Stellmutter an jedem Ende der Stahlseile ein.
Die Seile sollten nicht mit unterschiedlicher
Spannung eingebaut werden. Jedes Stahlseil
sollte sicher im Flaschenzug liegen, wenn es
fest justiert wird, andernfalls werden die Stahl-
seile beschädigt.
Langes Schrauben-
ende, regulierbar
Stahlseil
Fig. 9b
Fig. 9c
33
