LAUNCH
Anmerkung:
Die beiden Stahlseile müssen unter gleich-
mäßig starker Spannung stehen, um eine
gleichmäßige Bewegung der beiden Wagen
sicherzustellen.
Kurze Schraube müssen auf diese Weise wie
in der oberen Fig. gezeigt installiert werden.
Die kräftig angezogenen Doppelmuttern sind
unregierbar, andernfalls wird die sichere
Nutzung von Hebebühne beeinflussen.
Überprüfen Sie die Stahlseile und stellen Sie
sicher, dass sie nicht überkreuzt oder falsch
montiert wurden, bevor Sie mit der Bedie-
nung der Hebebühne beginnen. Vergewis-
sern Sie sich, dass die Seile immer noch auf
den Rädern liegen.
10.2.7 Montage der Antriebseinheit und der
Hydraulikleitungen
Benutzen Sie zwei M10 Schrauben und Dichtun-
gen, um die Antriebseinheit zu fixieren wie in Fig.
Säule, Hydraulikzylinder, kurzer Anschluss, Ölschlauch, kurzer Anschluss, langer Anschluss, Ölschlauch, Antriebseinheit, Anschluss,
Federunterlegscheibe 10,
Bedienungsanleitung Elektrische Zwei-Säulen-Hebebühne
10a gezeigt. Für TLT235SBA、TLT235(E)、
TLT240SBA Modelle montieren Sie die Hydrau-
likleitungen, wie in Fig.10a gezeigt. Für
TLT240SCA、TLT235SCA(U)Modelle montie-
ren Sie die Hydraulikleitungen, wie in Fig.10b
gezeigt und ziehen Sie alle Anschlüsse fest, um
ein Ölleck zu vermeiden.
Füllen Sie nach der Sicherung den Behälter mit
Hydrauliköl (Ölkapazität 10l). Verfahren Sie vor-
sichtig, damit sich Staub und andere Verunreini-
gungen nicht mit dem Hydrauliköl vermischen.
Anmerkung:
Entfernen Sie die Verunreinigungen in den
Leitungen und setzen Sie den Schutzstecker
des Hydraulikzylinders wieder auf.
Wenn der Schlauch durch die Säule hindurch
montiert werden soll, müssen Sie sicherstel-
len, dass der Schlauch nicht durch bewegli-
che Teile beschädigt wird.

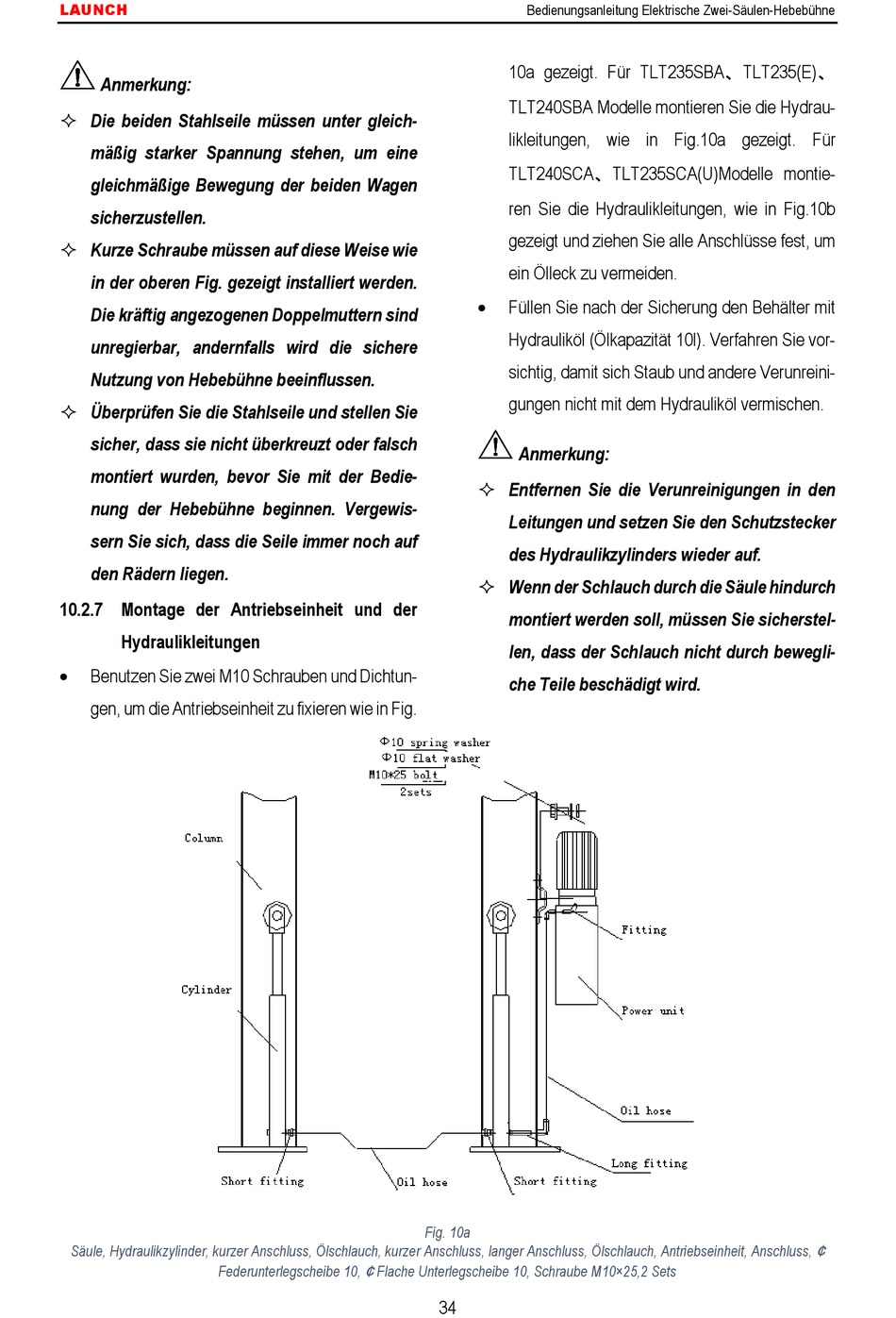

Fig. 10a
Flache Unterlegscheibe 10, Schraube M10×25,2 Sets
￠
34
￠
