10.2.4 Montage der Bodenplatte und Querträ-
ger
10.2.4.1 Montage der Bodenplatte
TLT235SBA; TLT235SBA (E); TLT240SBA Mo-
dell:
Stellen Sie die Nebensäule auf die Markierung, rich-
ten Sie sie sorgfältig entlang der Schlagschnur-Linie
aus. Setzen Sie die Bodenplatte in die Spalte zwi-
schen die beiden Säulen ein.
Anmerkung:
Solange die Nebensäule nicht im Boden ver-
ankert ist, müssen Sie vorsichtig arbeiten,
um zu vermeiden, dass die Säule umfällt.
Die Kabelschutzrohre auf der Bodenplatte
müssen in einer Linie mit den Rohren am un-
teren Ende der Säulen liegen. Und die Boden-
platte sollte in die vordere Position gestellt
werden.

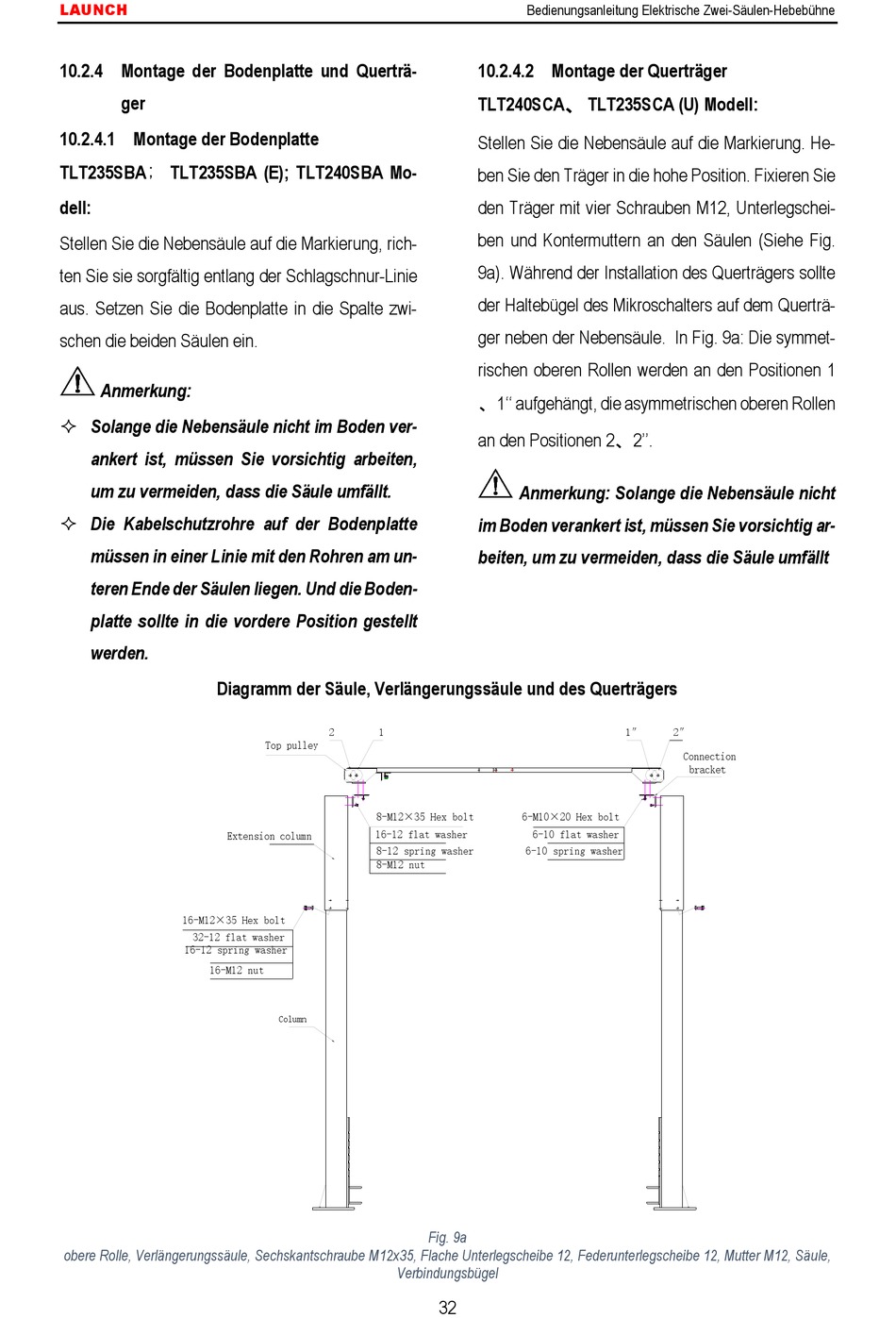

Diagramm der Säule, Verlängerungssäule und des Querträgers
Extension column
16-M12×35 Hex bolt
32-12 flat washer
16-12 spring washer
16-M12 nut
obere Rolle, Verlängerungssäule, Sechskantschraube M12x35, Flache Unterlegscheibe 12, Federunterlegscheibe 12, Mutter M12, Säule,
2
1
Top pulley
8-M12×35 Hex bolt
16-12 flat washer
8-12 spring washer
8-M12 nut
Column
Fig. 9a
Verbindungsbügel
Bedienungsanleitung Elektrische Zwei-Säulen-Hebebühne
10.2.4.2 Montage der Querträger
TLT240SCA、 TLT235SCA (U) Modell:
Stellen Sie die Nebensäule auf die Markierung. He-
ben Sie den Träger in die hohe Position. Fixieren Sie
den Träger mit vier Schrauben M12, Unterlegschei-
ben und Kontermuttern an den Säulen (Siehe Fig.
9a). Während der Installation des Querträgers sollte
der Haltebügel des Mikroschalters auf dem Querträ-
ger neben der Nebensäule. In Fig. 9a: Die symmet-
rischen oberen Rollen werden an den Positionen 1
、1'' aufgehängt, die asymmetrischen oberen Rollen
an den Positionen 2、2''.
Anmerkung: Solange die Nebensäule nicht
im Boden verankert ist, müssen Sie vorsichtig ar-
beiten, um zu vermeiden, dass die Säule umfällt
6-M10×20 Hex bolt
6-10 flat washer
6-10 spring washer
32
1"
2"
Connection
bracket
