LAUNCH
2.1
Hauptstrukturprinzipien
Hebemechanismus: Jede der zwei Säulen hat
einen Hydraulikzylinder. Wenn die Antriebsein-
heit arbeitet, fließt das Hydrauliköl in die untere
Kammer des Zylinders und der Kolben bewegt
sich nach oben. Gleichzeitig bewegt sich auch
der Träger durch die Kette nach oben.
Trägersystem: Wenn das Fahrzeug in den Ar-
beitsbereich fährt, müssen die beiden schwenk-
baren Arme so eingestellt werden, dass die Plat-
ten ziemlich genau unter den Hebepunkten des
Fahrzeugs liegen. Danach muss die Platte ent-
sprechend der Höhe des Fahrzeugs eingestellt
werden.
Gleichgewichtssystem: Um während des Hebe-
und Absenkprozesses das Gleichgewicht zu hal-
ten, benutzt die Hebebühne zwei Stahlseil, um
die zwei Träger miteinander zu verbinden und
synchron laufen zu lassen. Wenn die Träger und
schwenkbaren Arme nicht auf einer Höhe sind,
Passing width 2378mm(93.6in)
3544mm(139.5in)

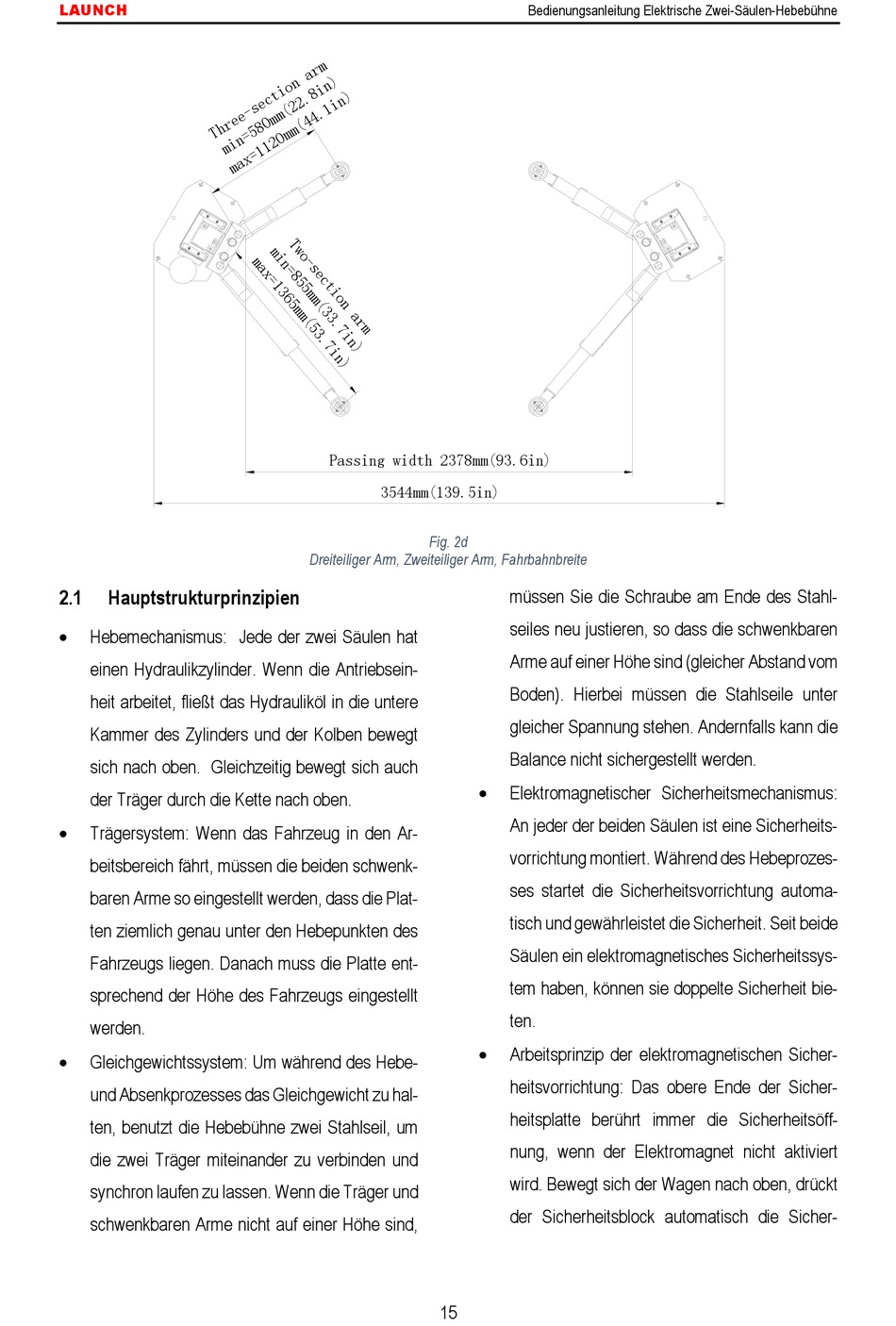

Fig. 2d
Dreiteiliger Arm, Zweiteiliger Arm, Fahrbahnbreite
15
Bedienungsanleitung Elektrische Zwei-Säulen-Hebebühne
müssen Sie die Schraube am Ende des Stahl-
seiles neu justieren, so dass die schwenkbaren
Arme auf einer Höhe sind (gleicher Abstand vom
Boden). Hierbei müssen die Stahlseile unter
gleicher Spannung stehen. Andernfalls kann die
Balance nicht sichergestellt werden.
Elektromagnetischer Sicherheitsmechanismus:
An jeder der beiden Säulen ist eine Sicherheits-
vorrichtung montiert. Während des Hebeprozes-
ses startet die Sicherheitsvorrichtung automa-
tisch und gewährleistet die Sicherheit. Seit beide
Säulen ein elektromagnetisches Sicherheitssys-
tem haben, können sie doppelte Sicherheit bie-
ten.
Arbeitsprinzip der elektromagnetischen Sicher-
heitsvorrichtung: Das obere Ende der Sicher-
heitsplatte berührt immer die Sicherheitsöff-
nung, wenn der Elektromagnet nicht aktiviert
wird. Bewegt sich der Wagen nach oben, drückt
der Sicherheitsblock automatisch die Sicher-
