Einführung
10
• 811 Servo Gauge
• 813 Servo Gauge
• 854 Servo Gauge
Enraf • 872 Radar Gauge
• 873 Radar Gauge
• 865 Temperature Selector
• 911 Flexline Radar Gauge
• 1311 Transmitter/1071 Outstation
Whessoe • 1315 Transmitter/2006 Mechanical Float Gauge, 1140 Servo Gauge
• ITG 50/60/70 Servo Gauge
Saab • TRL2
• Rex
• Pro Radar Gauges
Motherwell • 2800 Servo Gauge
Varec • 1800/1900 Mark/Space Transmitter
Weitere Protokolle und Ausführungen auf Anfrage.
Es wird eine Reihe von Messbefehlen unterstützt, allerdings hängt die Verfügbarkeit dieser
Befehle von den Messgerätetypen ab.
Die Parameter für die Host- und Feldkommunikation sind konfigurierbar, allerdings arbei-
ten einige der oben aufgeführten Geräte mit fest vorgegebenen Parametern.

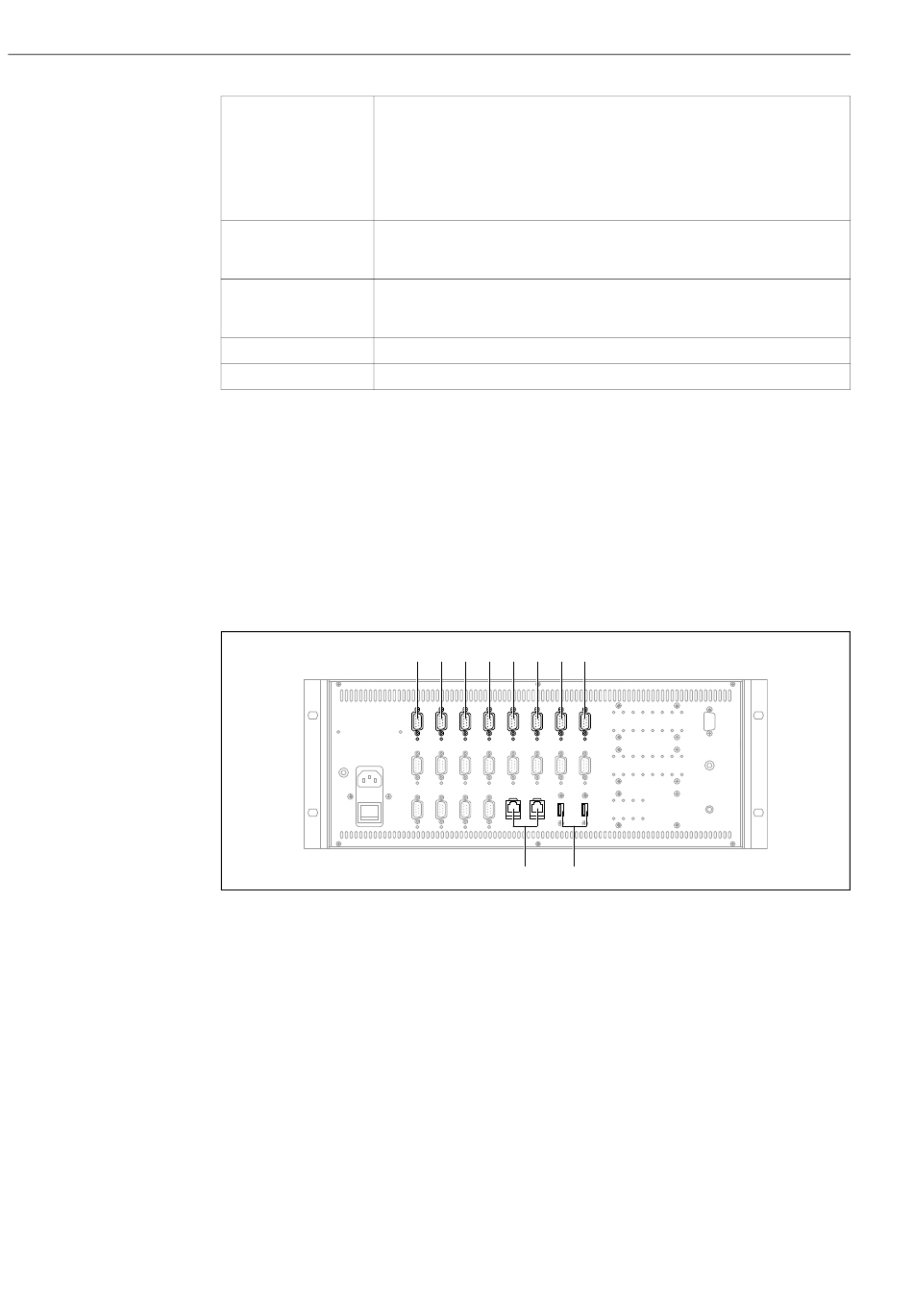

3.2 Typische Anschlüsse
FUSE HBC T3A15 250V
1 SAAB TRL2
2 Ethernet (OPC)
3 ENRAF BPM
4 DCS (MODBUS)
5 MODBUS-Tankmessgeräte
6 ENRAF CIU 858
7 WHESSOE 550
8 VAREC MARK/SPACE
9 ETHERNET
10 USB
1 2 3 4 5 6 7 8
COM 13 COM 14 COM 15 COM 16 COM 17 COM 18 COM 19 COM 20
COM 5 COM 6 COM 7 COM 8 COM 9 COM 10 COM 11 COM 12
NETWORK NETWORK USB 1 USB 2
COM 1 COM 2 COM 3 COM 4
1 2
9 10
Tankvision Multi Scan NXA83B
VGA
Rx
13 14 15 16 17 18 19 20
Tx
AUDIO
Rx
5 6 7 8 9 10 11 12
Tx
Rx POWER
1 2 3 4
Tx
Endress+Hauser
A0047372
