3 Einführung
Der Multi Scan NXA83B ist ein konfigurierbares System, das für Tankstandmess- und Lager-
bestandsmanagementsysteme konzipiert wurde. Es ist darauf ausgelegt, zahlreiche Anfor-
derungen zu erfüllen, von denen einige nachfolgend aufgeführt sind:
• Arbeitet als Gateway für Fremdgeräte und ermöglicht so, dass ältere Betriebsmittel und
Geräte mit herstellerspezifischen Schnittstellen mit modernen Geräten, die OPC und
Ethernet-Technologie nutzen, vernetzt werden können.
• Bereitstellung eines umfassenden Tankstandmess- und
Lagerbestandsmanagementsystems für kleine Standorte. Das Gerät kann direkt an eine
Vielzahl von Tankstandmessgeräten angeschlossen werden und zahlreiche
Kommunikationsverbindungen zu Host-Geräten zur Verfügung stellen. Der Multi Scan
NXA83B fragt die Feldgeräte ab, pflegt eine in den Speicher integrierte Datenbank aus
Live- und berechneten Daten und liefert gleichzeitig auch Daten an Host-Computer.
• Es können bis zu 20 serielle Schnittstellen bereitgestellt werden, die eine Vielzahl
verschiedener elektrischer Schnittstellen wie RS232, RS485, BPM, Current Loop etc.
unterstützen. Zudem stehen ein Ethernet-Port und zwei USB-Ports zur Verfügung.
Der Multi Scan NXA83B ist für den Einbau in ein 19"-Rack erhältlich. Optional kann in die
Frontseite des Gerätes ein 7"-Touchscreen eingebaut werden, um durch die verschiedenen
Anzeigeoptionen zu navigieren und die jeweiligen Anzeigen aufzurufen.

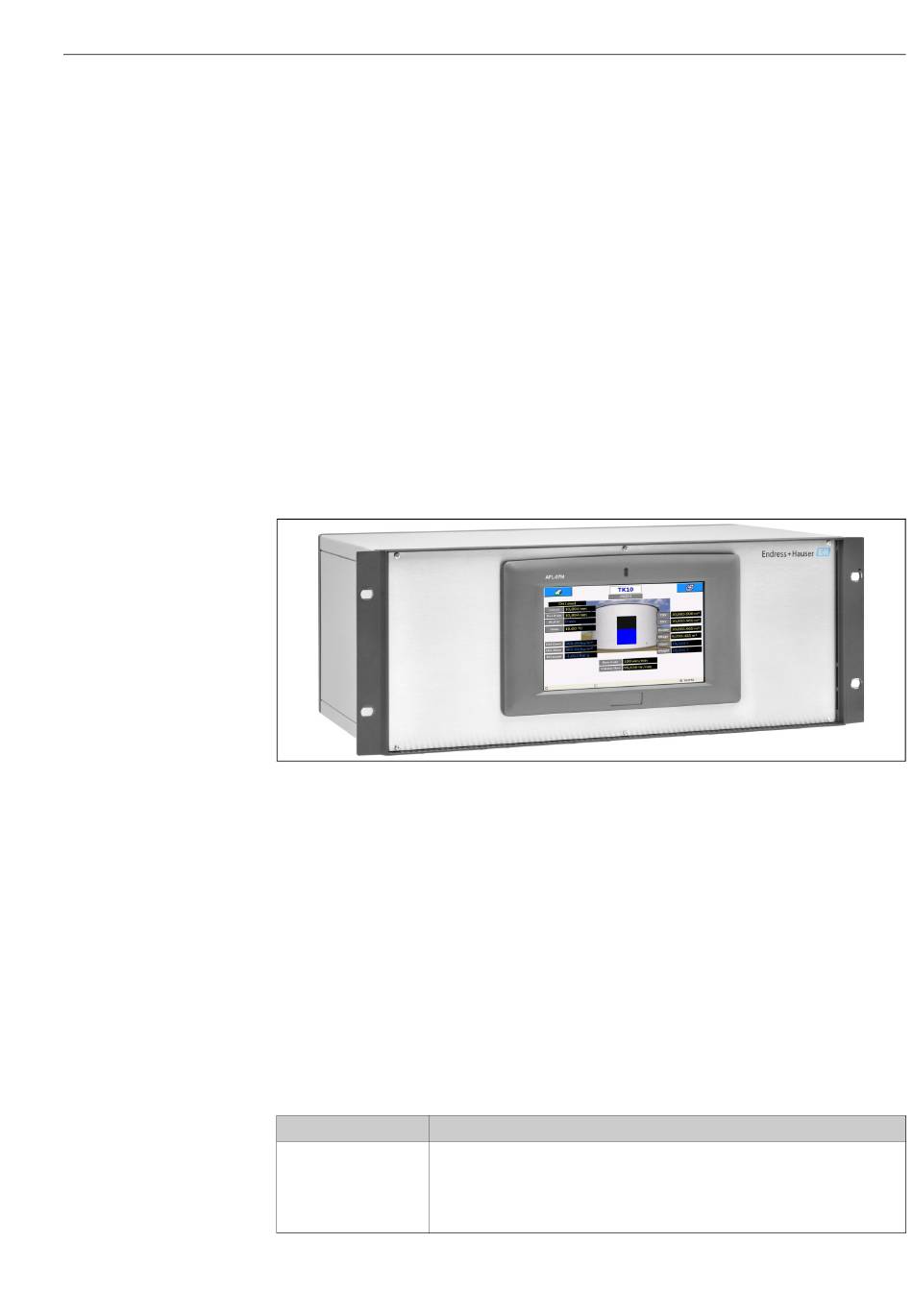

19"-Rack-Montage

Der Multi Scan ist in folgenden Ausführungen erhältlich:
• 1 bis 4 serielle Ports
• 1 bis 12 serielle Ports
• 1 bis 20 serielle Ports (16 Ein- oder Ausgänge und 4 Ausgänge)
Die Ports können entweder als Eingänge (von den Feld- oder Host-Ports) oder als Ausgänge
(zu den Ports des Hostsystems oder den Slave-Ports) konfiguriert werden. Bei der Ausfüh-
rung mit 1 bis 20 seriellen Ports sind 4 Ports ausschließlich für Ausgänge reserviert.
3.1 Gerätesupport und Kompatibilität
Der Multi Scan NXA83B wurde für den Anschluss an folgende Messgeräte- und Transmit-
tertypen konzipiert:
Lieferant Messgerät/Transmittertyp
• NMR81 und NMR84 Micropilot
• NRF81 Tankside Monitor
Endress+Hauser • NMS80 und NMS81 Proservo
• NRF590 Tank Side Monitor
• NMS5 Proservo
Einführung
NXA83_Rack-Mount
9
