Einbau
14
Die seriellen Ports nutzen standardmäßig die RS232-Hardware-Spezifikation. Allerdings
steht eine Reihe von Plug-in-Karten zur Verfügung, um andere Hardware-Schnittstellen zu
unterstützen.
Unterstützte Platinen:
• Alte und neue V1
• RS485/RS422 Modbus
• Whessoe Current Loop
• Enraf Bi Phase Mark
• Varec Mark/Space
• SAAB TRL
• L&J Tankway
In der Regel werden die Schnittstellen zum Zeitpunkt der Bestellung spezifiziert, sodass
bei Auslieferung bereits alle benötigten Platinen im Multi Scan NXA83B installiert sind.
Alle seriellen Ports befinden sich auf der Geräterückseite. Nur die Ports, die erworben
(und lizenziert) wurden, verfügen über Anschlüsse. Alle übrigen Ports sind mit Blindplatten
versehen.
4.5

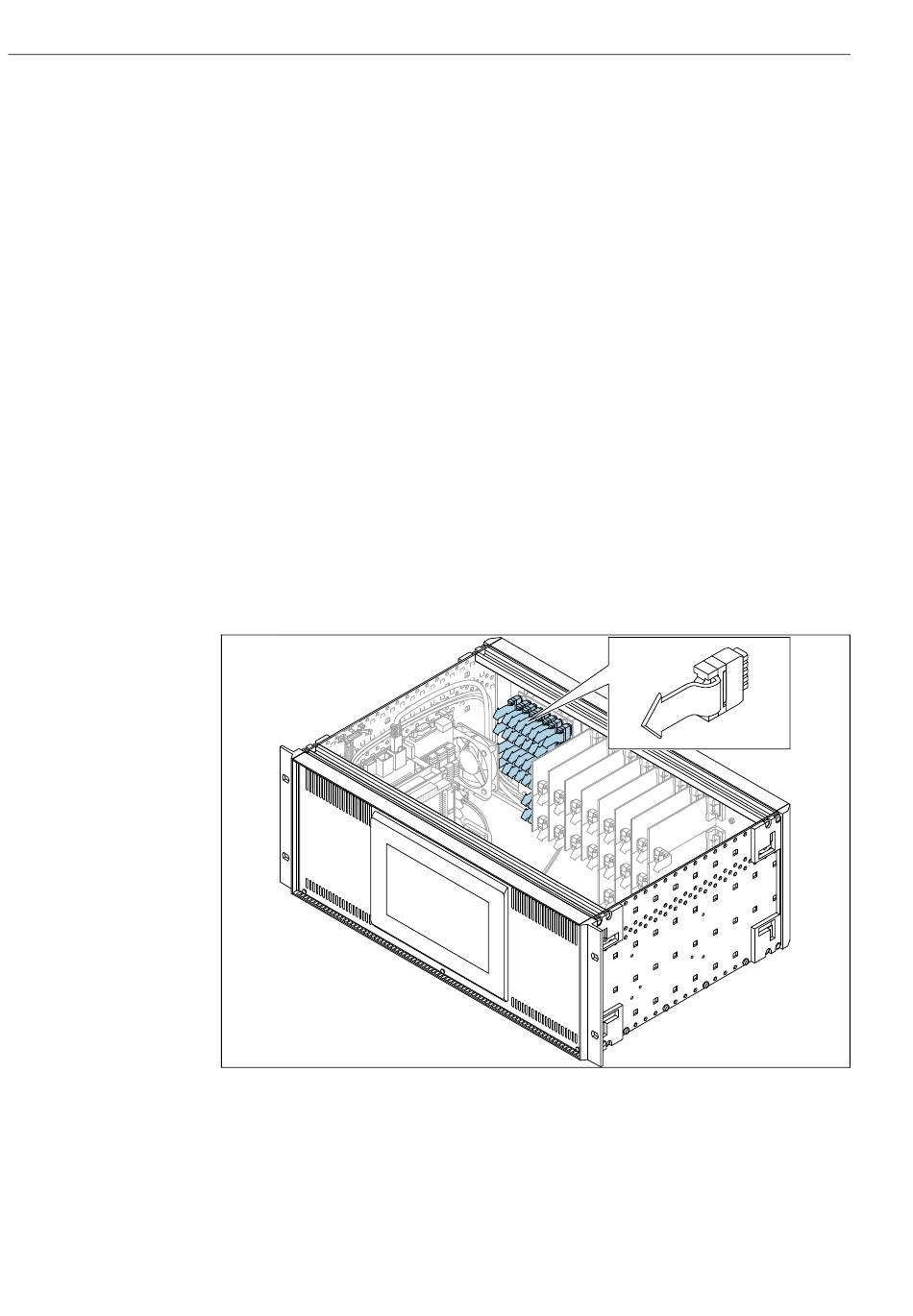

LED-Modul

Der Multi Scan NXA83B hat ein LED-Modul, das aus einer Reihe von acht LED-Paaren
besteht. Für jeden der seriellen Ports steht jeweils ein LED-Paar zur Verfügung, um die Kom-
munikationsaktivität anzuzeigen. Eine LED zeigt die Datenübertragung, die andere den
Datenempfang an.
Jedes LED-Paar besitzt einen seriellen Anschluss vom RS232-Port zur Hauptplatine und
einen weiteren zur Schnittstellenplatine.
Tankvision Multi Scan NXA83B
Endress+Hauser
A0047422
