1.4 Anschlüsse

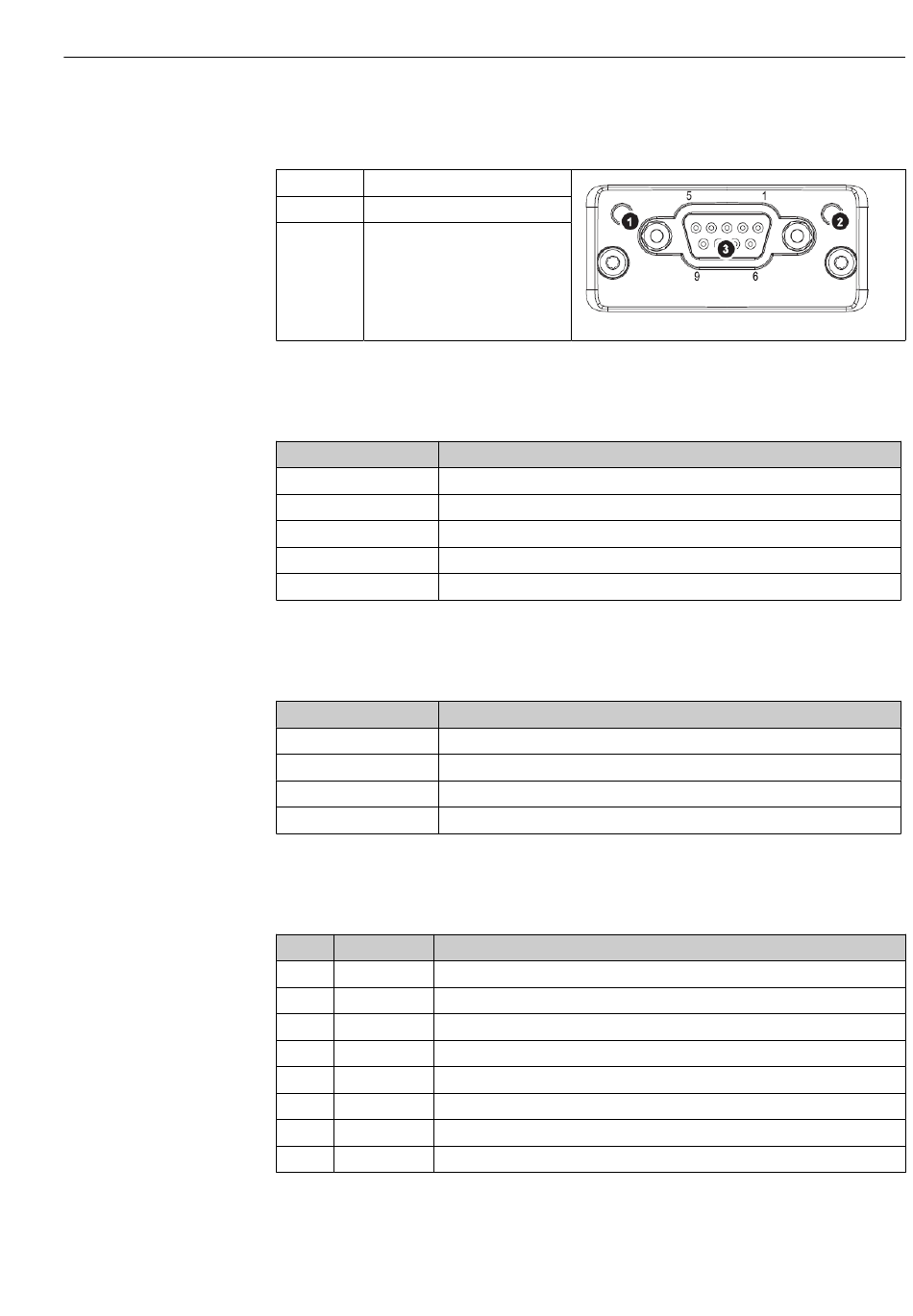

Sicht auf den PROFIBUS DP Anschluss des Gerätes
1

Betriebsmodus-LED

2

Status-LED

3 PROFIBUS-Verbinder DB9F
1.4.1 Betriebsmodus-LED
Funktionsbeschreibung der Betriebsmodus-LED
Betriebsmodus-LED Anzeichen für
Aus Nicht online/keine Spannung
Grün Online, Datentransfer aktiv
Grün, blinkend Online, Datentransfer angehalten
Rot blinkend (1 Blinken) Parametrierfehler
Rot blinkend (2 Blinken) PROFIBUS-Konfigurationsfehler
1.4.2 Status-LED
Funktionsbeschreibung der Status-LED
Status-LED Anzeichen für
Aus Keine Spannung oder nicht initialisiert
Grün Initialisiert
Rot, blinkend Initialisiert, Diagnose vorhanden
Rot Exception Error
1.4.3

PROFIBUS-Verbinder (DB9F)

Pin-Belegung des PROFIBUS-Verbinders
Pin Signal Beschreibung
1 - -
2 - -
3 B-Leitung Positiv RxD/TxD, RS485 Level
4 - -
5 GND Bus Bezugspotential
1)
6 +5V Output +5V Spannung für Terminierung
7 - -
8 A-Leitung Negativ RxD/TxD, RS485 Level
