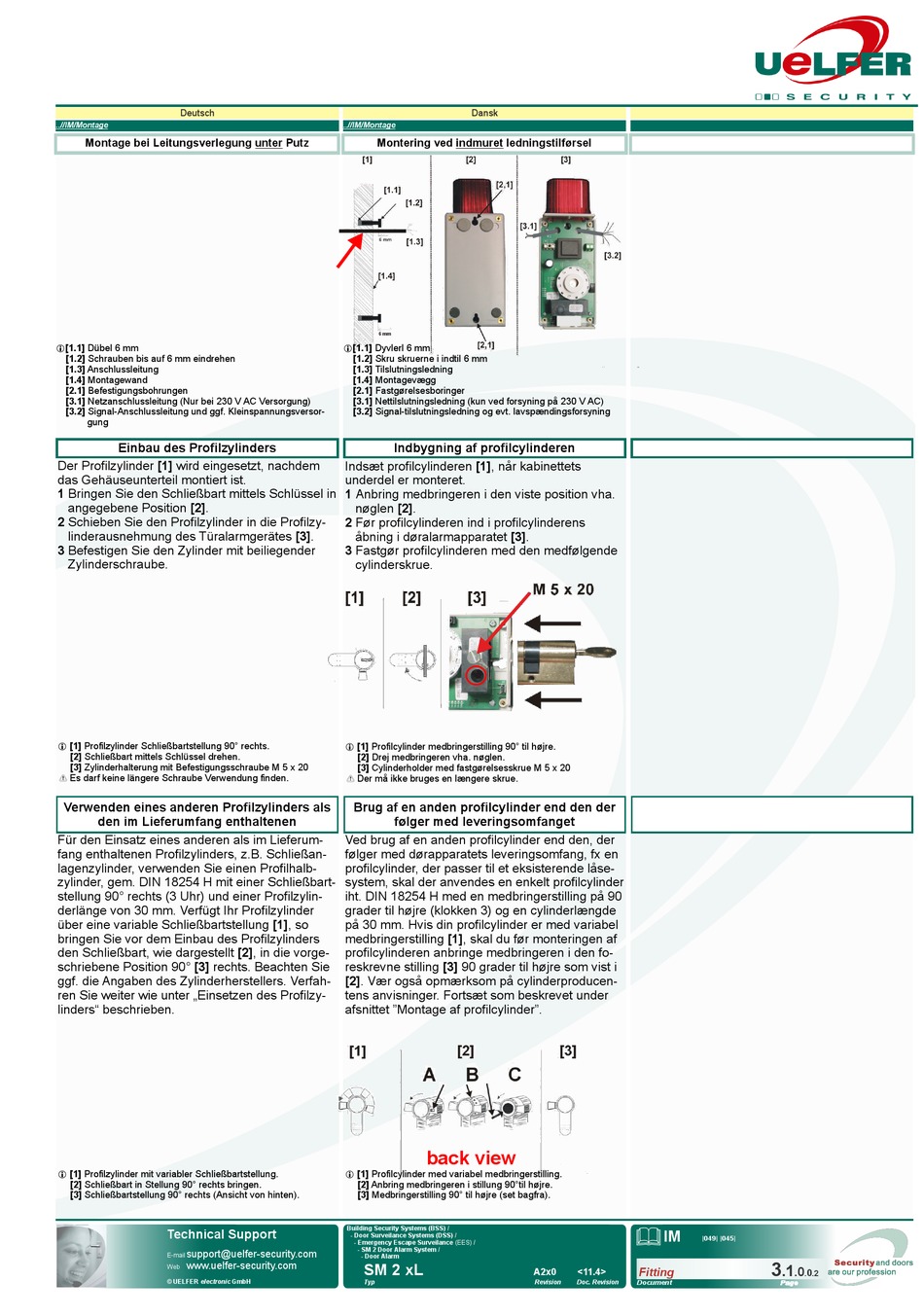

uelfer SM 2 Installationsanweisung Seite 18

Deutsch
..//IM/Montage
Montage bei Leitungsverlegung unter Putz
i[1.1] Dübel 6 mm
[1.2] Schrauben bis auf 6 mm eindrehen
[1.3] Anschlussleitung
[1.4] Montagewand
[2.1] Befestigungsbohrungen
[3.1] Netzanschlussleitung (Nur bei 230 V AC Versorgung)
[3.2] Signal-Anschlussleitung und ggf. Kleinspannungsversor-
gung
Einbau des Profilzylinders
Der Profilzylinder [1] wird eingesetzt, nachdem
das Gehäuseunterteil montiert ist.
1 Bringen Sie den Schließbart mittels Schlüssel in
angegebene Position [2].
2 Schieben Sie den Profilzylinder in die Profilzy-
linderausnehmung des Türalarmgerätes [3].
3 Befestigen Sie den Zylinder mit beiliegender
Zylinderschraube.
i [1] Profilzylinder Schließbartstellung 90° rechts.
[2] Schließbart mittels Schlüssel drehen.
[3] Zylinderhalterung mit Befestigungsschraube M 5 x 20
Es darf keine längere Schraube Verwendung finden.
Verwenden eines anderen Profilzylinders als
den im Lieferumfang enthaltenen
Für den Einsatz eines anderen als im Lieferum-
fang enthaltenen Profilzylinders, z.B. Schließan-
lagenzylinder, verwenden Sie einen Profilhalb-
zylinder, gem. DIN 18254 H mit einer Schließbart-
stellung 90° rechts (3 Uhr) und einer Profilzylin-
derlänge von 30 mm. Verfügt Ihr Profilzylinder
über eine variable Schließbartstellung
bringen Sie vor dem Einbau des Profilzylinders
den Schließbart, wie dargestellt
schriebene Position 90° [3] rechts. Beachten Sie
ggf. die Angaben des Zylinderherstellers. Verfah-
ren Sie weiter wie unter „Einsetzen des Profilzy-
linders" beschrieben.
i [1] Profilzylinder mit variabler Schließbartstellung.
[2] Schließbart in Stellung 90° rechts bringen.
[3] Schließbartstellung 90° rechts (Ansicht von hinten).
Technical Support
support@uelfer-security.com
E-mail
www.uelfer-security.com
Web
© UELFER electronic GmbH
..//IM/Montage
Montering ved indmuret ledningstilførsel
i[1.1] Dyvlerl 6 mm
[1.2] Skru skruerne i indtil 6 mm
[1.3] Tilslutningsledning
[1.4] Montagevægg
[2.1] Fastgørelsesboringer
[3.1] Nettilslutningsledning (kun ved forsyning på 230 V AC)
[3.2] Signal-tilslutningsledning og evt. lavspændingsforsyning
Indbygning af profilcylinderen
Indsæt profilcylinderen [1], når kabinettets
underdel er monteret.
1 Anbring medbringeren i den viste position vha.
nøglen [2].
2 Før profilcylinderen ind i profilcylinderens
åbning i døralarmapparatet [3].
3 Fastgør profilcylinderen med den medfølgende
cylinderskrue.
i
[1] Profilcylinder medbringerstilling 90° til højre.
[2] Drej medbringeren vha. nøglen.
[3] Cylinderholder med fastgørelsesskrue M 5 x 20
Der må ikke bruges en længere skrue.
Brug af en anden profilcylinder end den der
følger med leveringsomfanget
Ved brug af en anden profilcylinder end den, der
følger med dørapparatets leveringsomfang, fx en
profilcylinder, der passer til et eksisterende låse-
system, skal der anvendes en enkelt profilcylinder
iht. DIN 18254 H med en medbringerstilling på 90
grader til højre (klokken 3) og en cylinderlængde
[1] , so på 30 mm. Hvis din profilcylinder er med variabel
medbringerstilling [1], skal du før monteringen af
[2] , in die vorge- profilcylinderen anbringe medbringeren i den fo-
reskrevne stilling [3] 90 grader til højre som vist i
[2]. Vær også opmærksom på cylinderproducen-
tens anvisninger. Fortsæt som beskrevet under
afsnittet "Montage af profilcylinder".
i [1] Profilcylinder med variabel medbringerstilling.
[2] Anbring medbringeren i stillung 90°til højre.
[3] Medbringerstilling 90° til højre (set bagfra).
Building Security Systems (BSS) /
- Door Surveilance Systems (DSS) /
- Emergency Escape Surveilance (EES) /
- SM 2 Door Alarm System /
- Door Alarm
SM 2 xL
Typ
Dansk
back view
A2x0 <11.4>
Revision Doc. Revision
IM
|049| |045|
3
1
.
0
Fitting .
0
.
Document Page
.2
