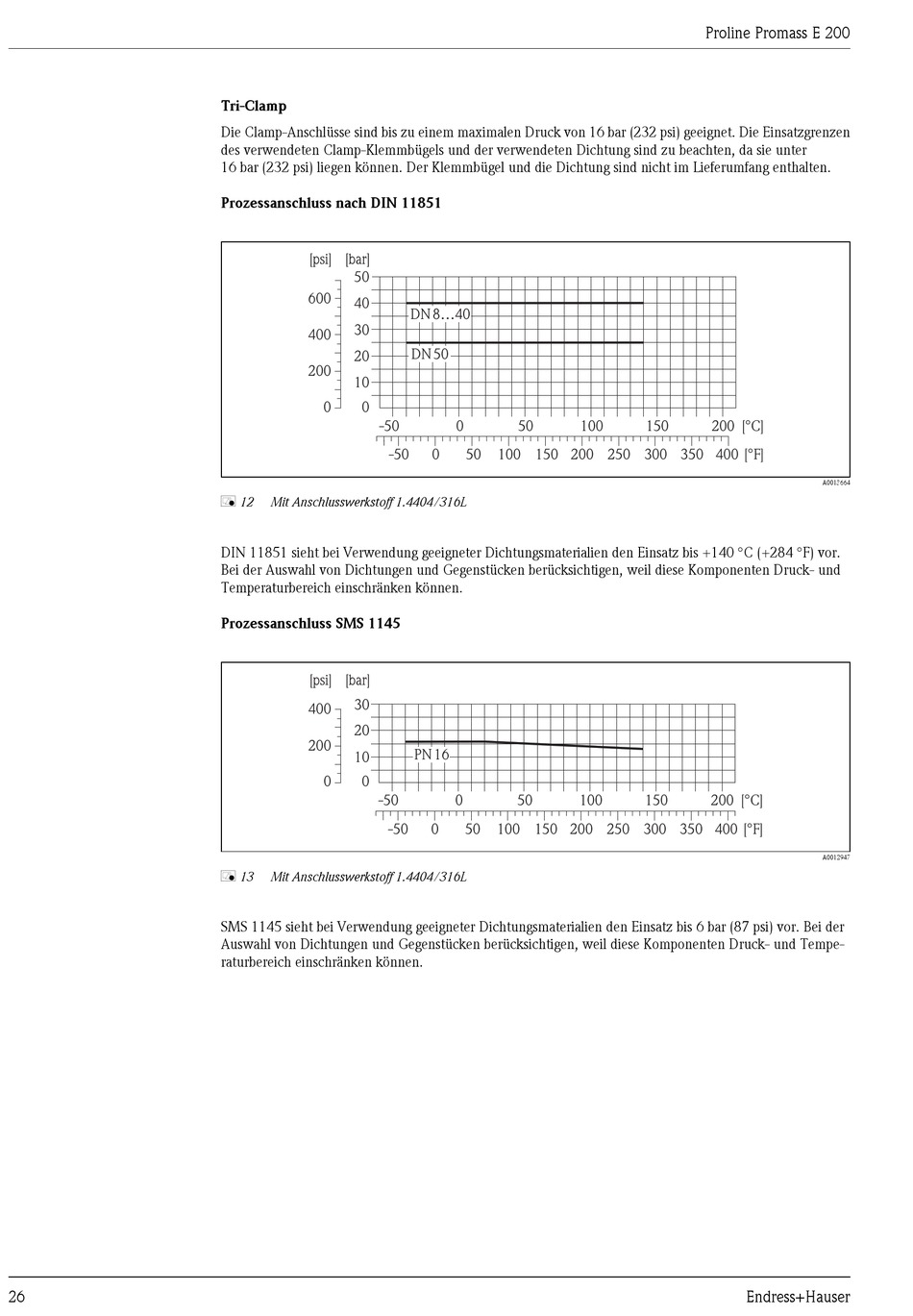

Endress+Hauser Proline Promass E 200 Technische Information Seite 26

26
Tri-Clamp
Die Clamp-Anschlüsse sind bis zu einem maximalen Druck von 16 bar (232 psi) geeignet. Die Einsatzgrenzen
des verwendeten Clamp-Klemmbügels und der verwendeten Dichtung sind zu beachten, da sie unter
16 bar (232 psi) liegen können. Der Klemmbügel und die Dichtung sind nicht im Lieferumfang enthalten.
Prozessanschluss nach DIN 11851
[psi] [bar]
50
600
40
30
400
20
200
10
0 0
-50
-50
å 12 Mit Anschlusswerkstoff 1.4404/316L
DIN 11851 sieht bei Verwendung geeigneter Dichtungsmaterialien den Einsatz bis +140 °C (+284 °F) vor.
Bei der Auswahl von Dichtungen und Gegenstücken berücksichtigen, weil diese Komponenten Druck- und
Temperaturbereich einschränken können.
Prozessanschluss SMS 1145
[psi] [bar]
30
400
20
200
10
0 0
-50
-50
å 13 Mit Anschlusswerkstoff 1.4404/316L
SMS 1145 sieht bei Verwendung geeigneter Dichtungsmaterialien den Einsatz bis 6 bar (87 psi) vor. Bei der
Auswahl von Dichtungen und Gegenstücken berücksichtigen, weil diese Komponenten Druck- und Tempe-
raturbereich einschränken können.
DN 8...40
DN 50
0 50 100
0 50 100 150 200
PN 16
0 50 100
0 50 100 150 200
Proline Promass E 200
150 200 [°C]
250 300 350 400 [°F]
150 200 [°C]
250 300 350 400 [°F]
