Option B: 4-20 mA HART, Impuls-/Frequenz-/Schaltaus-
gang
Option C: 4-20 mA HART, 4-20 mA
Zu den Ex-Anschlusswerten (® ä 9)
Für jeden Stromausgang 4-20 mA oder 4-20 mA HART: 3,6...22,5 mA
Wenn in Parameter Fehlerverhalten die Option Definierter Wert ausgewählt ist (® ä 7):
3,59...22,5 mA
• Summenzähler bleiben auf dem zuletzt ermittelten Wert stehen.
• Konfiguration bleibt im Gerätespeicher (HistoROM) erhalten.
• Fehlermeldungen inklusive Stand des Betriebsstundenzählers werden abgespeichert.

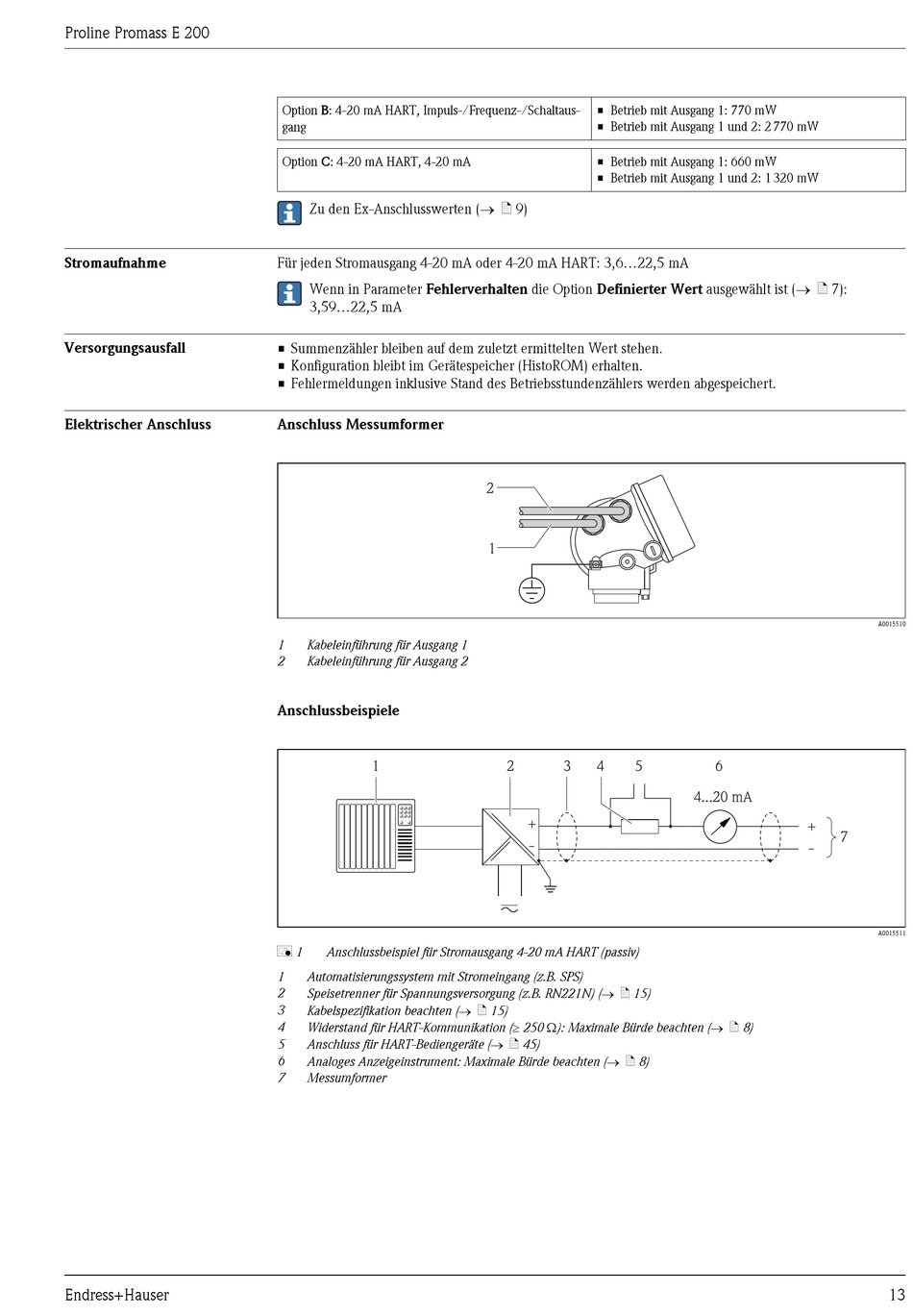

Anschluss Messumformer
1 Kabeleinführung für Ausgang 1
2 Kabeleinführung für Ausgang 2
Anschlussbeispiele
1
å 1 Anschlussbeispiel für Stromausgang 4-20 mA HART (passiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Speisetrenner für Spannungsversorgung (z.B. RN221N) (® ä 15)
3
Kabelspezifikation beachten (® ä 15)
4 Widerstand für HART-Kommunikation (³ 250 W): Maximale Bürde beachten (® ä 8)
5 Anschluss für HART-Bediengeräte (® ä 45)
6
Analoges Anzeigeinstrument: Maximale Bürde beachten (® ä 8)
7 Messumformer
• Betrieb mit Ausgang 1: 770 mW
• Betrieb mit Ausgang 1 und 2: 2 770 mW
• Betrieb mit Ausgang 1: 660 mW
• Betrieb mit Ausgang 1 und 2: 1 320 mW
2
1
4 5
2 3
+
-
6
4...20 mA
+
7
-
