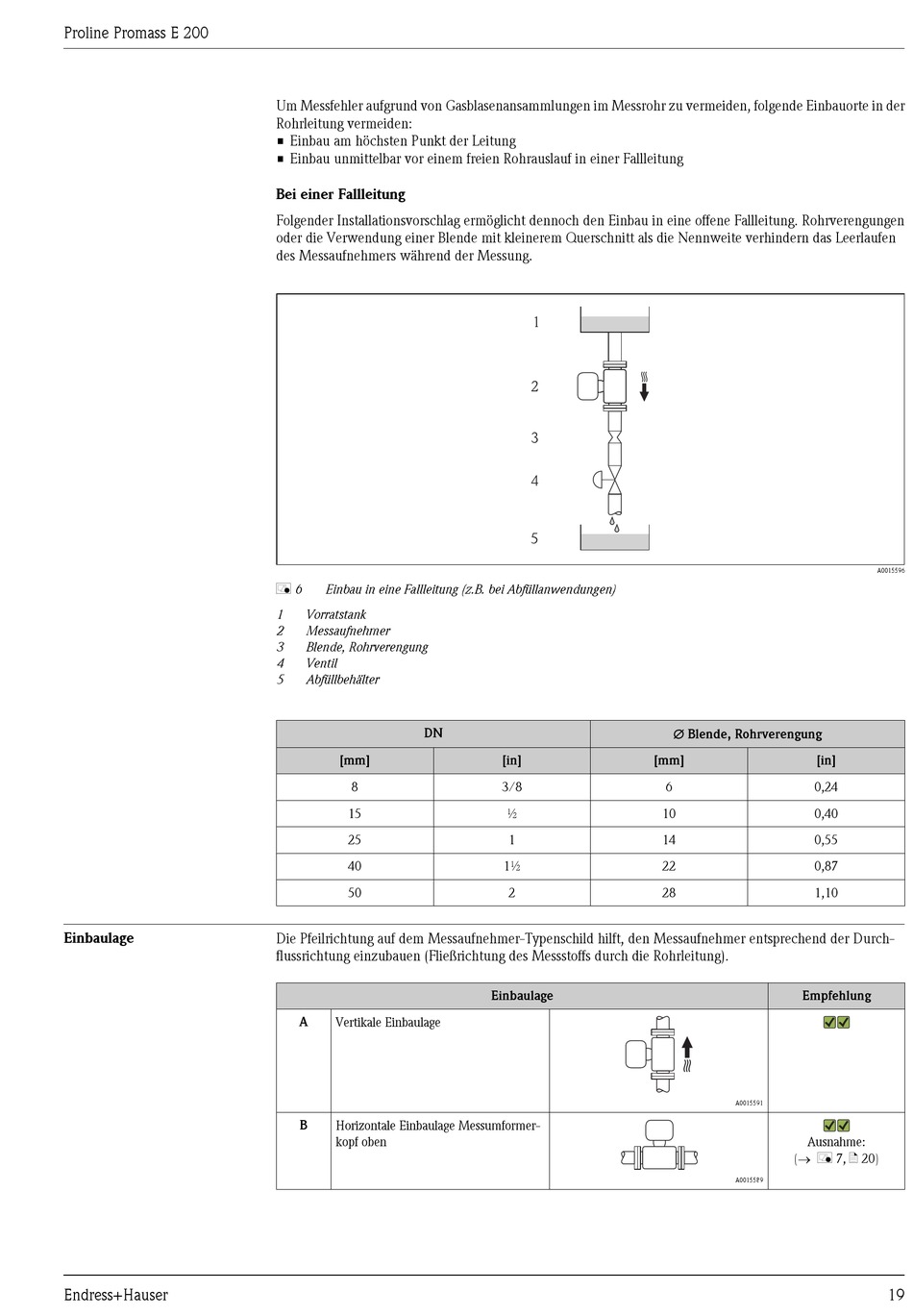

Einbaulage
Endress+Hauser
Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, folgende Einbauorte in der
Rohrleitung vermeiden:
• Einbau am höchsten Punkt der Leitung
• Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung
Bei einer Fallleitung
Folgender Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Fallleitung. Rohrverengungen
oder die Verwendung einer Blende mit kleinerem Querschnitt als die Nennweite verhindern das Leerlaufen
des Messaufnehmers während der Messung.
å 6
Einbau in eine Fallleitung (z.B. bei Abfüllanwendungen)
1
Vorratstank
2
Messaufnehmer
3
Blende, Rohrverengung
4
Ventil
5
Abfüllbehälter
DN
[mm]
8
15
25
40
50
Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entsprechend der Durch-
flussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung).
A
Vertikale Einbaulage
B
Horizontale Einbaulage Messumformer-
kopf oben
1
2
3
4
5
[in]
[mm]
3/8
½
10
1
14
1½
22
2
28
Einbaulage
Æ Blende, Rohrverengung
[in]
6
0,24
0,40
0,55
0,87
1,10
Empfehlung
A0015591
Ausnahme:
(® å 7, ä 20)
A0015589
A0015596
